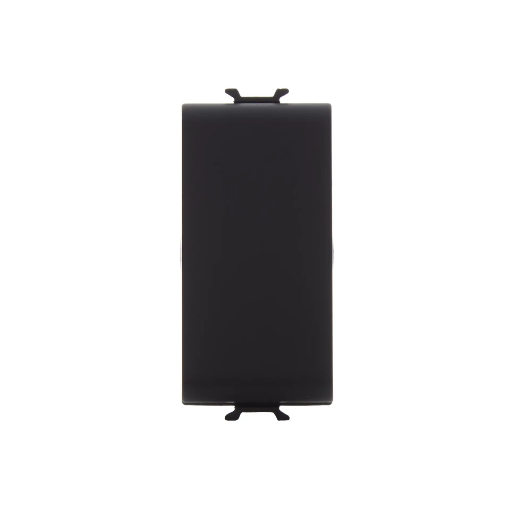

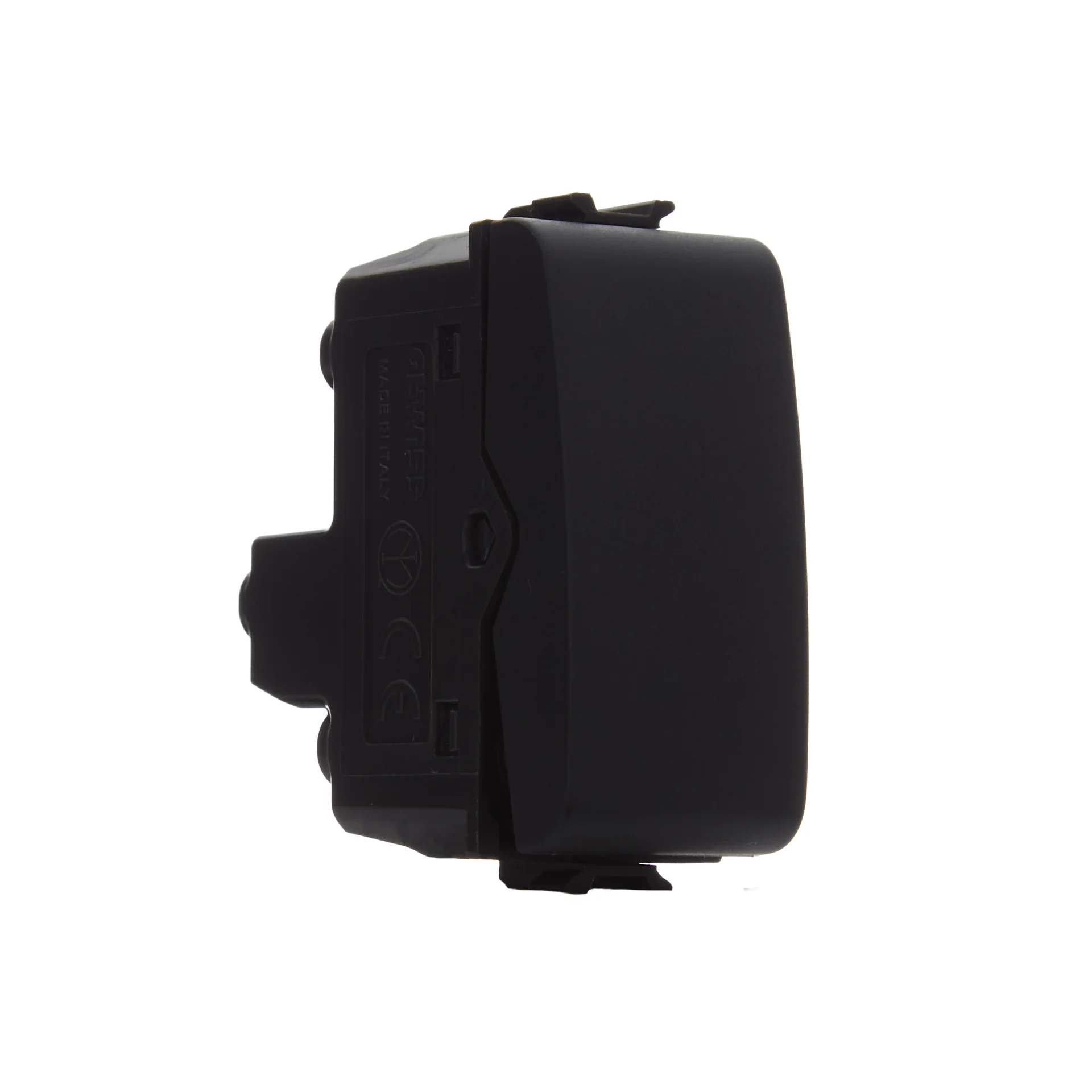

Intrerupator modular cap cruce GEWISS ChoruSmart GW12091 1 modul 16AX negru satinat

Întrerupător modular cap cruce GEWISS GW12091 este un comutator cruce de 1 modul, 1P-16AX la 250V, realizat din tehnopolimer și finisat în negru satinat. Modelul face parte din sistemul modular GEWISS și este destinat configurațiilor în care este necesară funcția electrică de comutator cruce.

Pentru GW12091, GEWISS declară o putere nominală de 200W pentru lămpi LED alimentate la 230V și conformitate cu standardul EN 60669-1. Înainte de alegere trebuie verificate funcția cerută de instalație, parametrii electrici, spațiul modular disponibil și compatibilitatea cu elementele folosite în ansamblul de aparataj.

Caracteristicile principale ale modelului GW12091

Întrerupător modular cap cruce GW12091 combină funcția de comutator cruce cu un format compact de 1 modul. Specificația electrică este 1P-16AX la 250V, iar finisajul negru satinat permite integrarea vizuală într-o configurație de aparataj cu aceeași culoare și același tip de finisaj.

Corpul este realizat din tehnopolimer. Gradul de protecție indicat pentru produs este IP20, parametru care trebuie analizat împreună cu mediul în care va fi instalat aparatul și cu configurația completă de montaj.

Parametri electrici relevanți pentru alegere

GW12091 este specificat pentru 1P-16AX la 250V. Marcajul electric trebuie verificat în raport cu circuitul în care va fi instalat mecanismul, deoarece alegerea unui întrerupător nu se face numai după numărul de module sau după aspect.

Pentru lămpi LED alimentate la 230V, producătorul declară o putere nominală de 200W. Această valoare este importantă atunci când întrerupătorul modular cap cruce este ales pentru un circuit de iluminat cu surse LED, deoarece tipul sarcinii trebuie corelat cu datele electrice ale mecanismului.

Format de 1 modul și integrarea în aparataj

GW12091 ocupă 1 modul în configurația de aparataj. Formatul de 1 modul permite planificarea precisă a spațiului disponibil într-un ansamblu modular, dar nu confirmă singur compatibilitatea cu orice suport sau ramă.

Pentru configurarea corectă trebuie verificate mecanismul, suportul și rama utilizate împreună. Compatibilitatea se stabilește la nivelul sistemului modular, nu doar prin comparația dimensiunii sau a culorii componentelor.

Pentru alte componente din aceeași zonă de aparataj pot fi consultate produsele GEWISS Chorus și selecția de întrerupătoare GEWISS.

Conductoare acceptate de borne

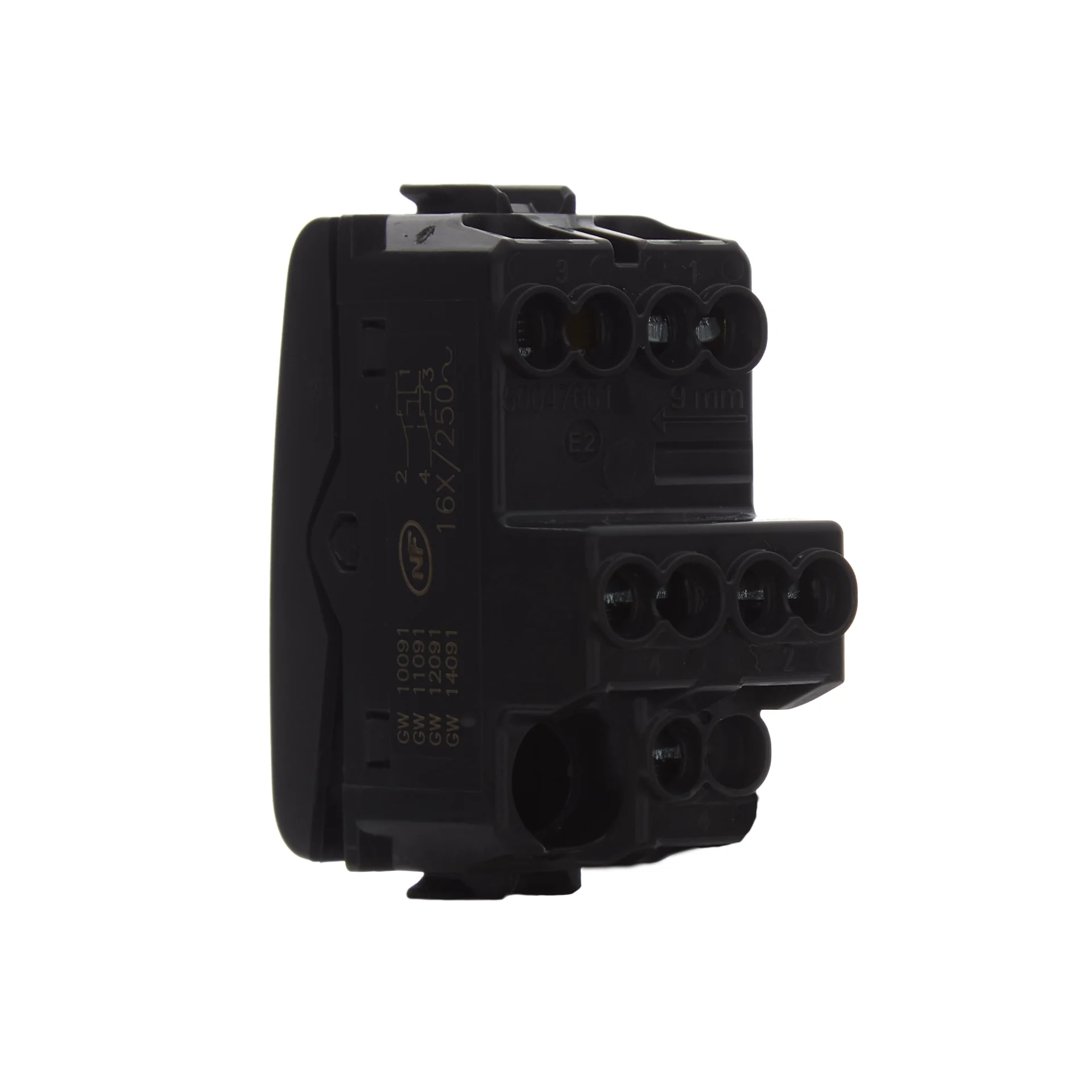

Întrerupător modular cap cruce GEWISS GW12091 permite conectarea unor conductoare în limitele dimensionale declarate de producător. Pentru conductoarele torsadate sunt indicate secțiuni de la minimum 0,75mm² până la maximum 2x4mm², iar pentru conductoarele solide de la minimum 0,5mm² până la maximum 2x2,5mm².

Aceste valori descriu capacitatea bornelor și nu înlocuiesc dimensionarea instalației electrice. Secțiunea efectivă a conductorului trebuie stabilită în funcție de circuit, de sarcină și de cerințele proiectului electric.

Material, finisaj și protecție

GW12091 este realizat din tehnopolimer și are finisaj negru satinat. Culoarea și textura sunt criterii utile atunci când mecanismul trebuie integrat alături de alte elemente vizibile din aceeași configurație modulară.

Gradul de protecție IP20 trebuie luat în calcul la stabilirea locului de utilizare. Întrerupătorul modular cap cruce trebuie instalat într-un context compatibil cu nivelul său de protecție și cu cerințele instalației.

Modelul este listat fără LED inclus. Dacă proiectul necesită iluminare sau semnalizare asociată mecanismului, această funcție trebuie verificată separat, împreună cu elementele compatibile din sistemul utilizat.

Cum verifici dacă GW12091 corespunde instalației

Primul criteriu este funcția electrică. GW12091 trebuie ales atunci când schema instalației necesită un comutator cruce; dacă este necesar un alt tip de mecanism, numărul de module și finisajul identic nu compensează diferența de funcție.

• Funcția mecanismului: confirmă că instalația necesită un comutator cruce.
• Parametrii electrici: GW12091 este 1P-16AX la 250V.
• Sarcina LED: pentru lămpi LED la 230V este declarată o putere nominală de 200W.
• Formatul: mecanismul ocupă 1 modul.
• Conductoarele: verifică secțiunea conductorului în raport cu limitele bornelor și cu proiectul instalației.
• Finisajul: produsul este negru satinat.
• Compatibilitatea: suportul și rama trebuie alese ca elemente compatibile ale sistemului modular utilizat.

Erori frecvente

Alegerea produsului numai după aspect. Două mecanisme de 1 modul cu același finisaj pot avea funcții electrice diferite. Dacă instalația nu necesită funcția cap cruce, alegerea GW12091 doar pentru culoarea neagră sau dimensiunea modulară nu este corectă.

Confundarea valorii 16AX cu o putere universală pentru orice sarcină. Pentru lămpi LED la 230V, GEWISS declară separat valoarea de 200W. Prin urmare, tipul sarcinii trebuie verificat împreună cu parametrii electrici ai produsului.

Presupunerea că 1 modul înseamnă compatibilitate universală. Formatul indică spațiul ocupat de mecanism, nu compatibilitatea cu orice ramă sau suport. Configurația trebuie verificată în cadrul sistemului modular folosit.

Ignorarea gradului de protecție IP20. IP20 este o caracteristică tehnică a produsului care trebuie corelată cu mediul de instalare. Alegerea corectă presupune verificarea condițiilor reale în care va funcționa aparatul.

Întrebări frecvente

Ce este GEWISS GW12091?

GEWISS GW12091 este un întrerupător modular cap cruce de 1 modul, cu specificație electrică 1P-16AX la 250V și finisaj negru satinat. Produsul este realizat din tehnopolimer și trebuie ales atunci când instalația necesită funcția de comutator cruce.

Ce putere LED este declarată pentru GW12091?

GEWISS GW12091 are o putere nominală declarată de 200W pentru lămpi LED alimentate la 230V. Valoarea trebuie interpretată în raport cu tipul de sarcină și cu parametrii circuitului în care este utilizat mecanismul.

Câte module ocupă GEWISS GW12091?

GEWISS GW12091 ocupă 1 modul. Această caracteristică permite dimensionarea ansamblului de aparataj, însă suportul și rama trebuie verificate separat pentru compatibilitate cu sistemul modular în care va fi instalat mecanismul.

Ce grad de protecție are GW12091?

GEWISS GW12091 are grad de protecție IP20. Acest parametru trebuie corelat cu mediul de instalare și cu ansamblul în care este montat produsul, fără a presupune un nivel de protecție mai ridicat decât cel declarat.

Ce conductoare pot fi conectate la GW12091?

GW12091 acceptă conductoare torsadate de minimum 0,75mm² până la maximum 2x4mm² și conductoare solide de minimum 0,5mm² până la maximum 2x2,5mm². Secțiunea utilizată efectiv trebuie stabilită conform cerințelor circuitului și instalației electrice.
