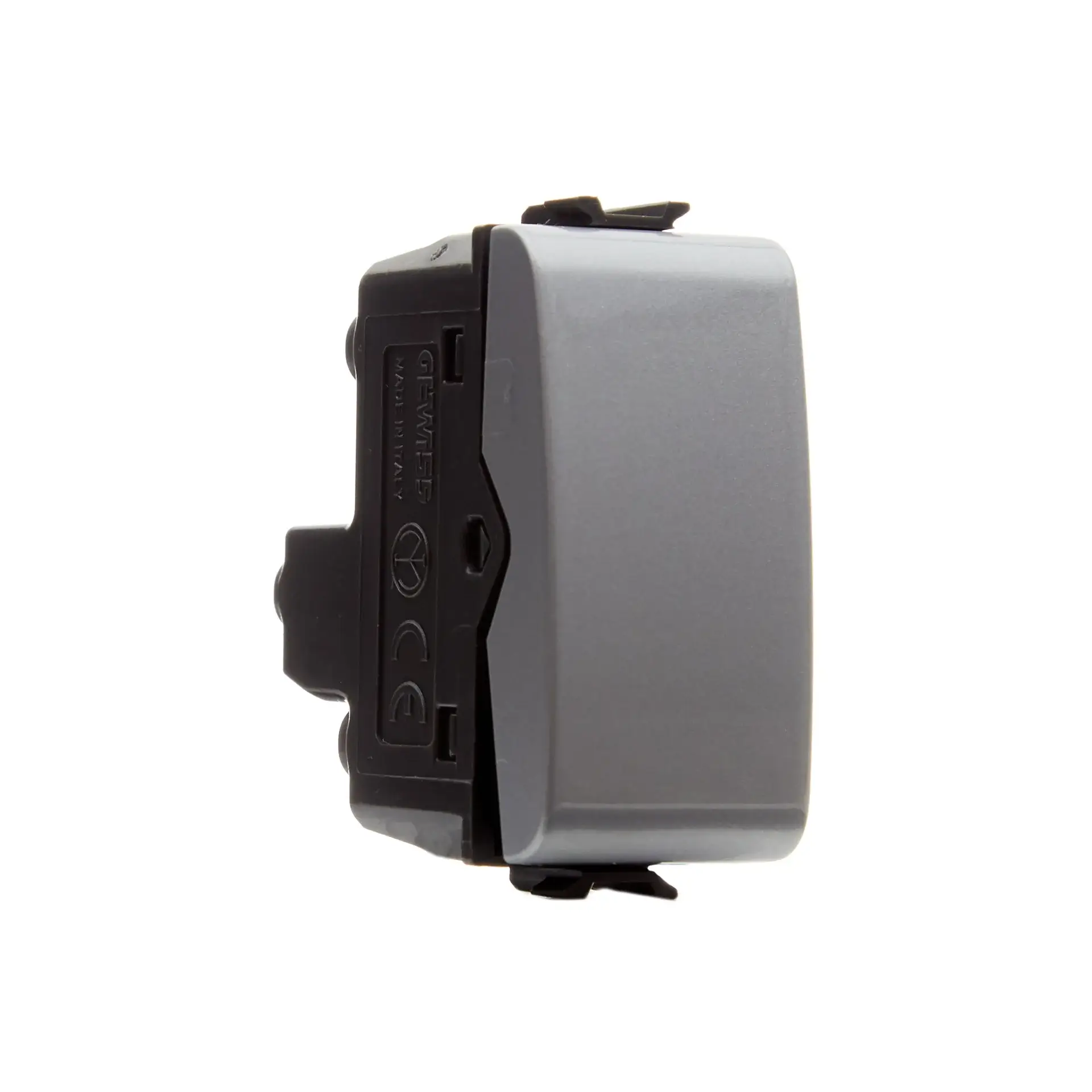

Intrerupator modular cap cruce GEWISS Chorus GW14091 1P 16AX 1 modul titan

Întrerupătorul modular cap cruce GEWISS Chorus GW14091 este un mecanism 1P, de 16AX la 250V AC, utilizat în configurații în care același circuit de iluminat trebuie comandat din mai multe puncte. Ocupă 1 modul, are finisaj titan lucios și buton neutru, fără funcție de iluminare integrată. Pentru lămpi LED alimentate la 230V, puterea nominală este de 200W. Codul GW14091 identifică varianta cap cruce din gama ChoruSmart și trebuie diferențiat de întrerupătoarele simple sau cap scară care pot avea același format și același finisaj.

Când este necesar un întrerupător cap cruce?

Funcția cap cruce este relevantă pentru configurațiile de comandă din mai multe puncte. GW14091 nu este destinat aceleiași funcții ca un întrerupător simplu și nici nu trebuie confundat cu un întrerupător cap scară.

Diferența contează mai ales atunci când mecanismele fac parte din aceeași gamă și au aspect apropiat. Culoarea titan, lățimea de 1 modul sau valoarea de 16AX nu indică singure funcția electrică.

Pentru GW14091, criteriul principal este funcția de comutator cruce, denumită comercial în România „cap cruce”. Această funcție trebuie să corespundă configurației electrice prevăzute înainte de alegerea produsului.

Cap cruce, cap scară sau întrerupător simplu?

GW14091 este varianta cap cruce. În aceeași familie există întrerupătoare simple și mecanisme cap scară cu alte coduri, iar alegerea trebuie făcută după rolul fiecăruia în configurația de comandă.

Un întrerupător simplu este utilizat pentru o funcție unidirecțională. Un mecanism cap scară este bidirecțional și aparține unei alte configurații. GW14091 are funcția specifică de comutator cruce și este ales atunci când schema necesită această componentă intermediară.

De aceea, două mecanisme GEWISS Chorus de 1 modul și 16AX nu sunt automat interschimbabile. Codul și funcția electrică sunt mai importante decât asemănarea vizuală.

16AX la 250V AC și 200W pentru lămpi LED

Întrerupătorul cap cruce GW14091 are valoarea nominală de 16AX la 250V AC. Marcajul AX face parte din specificația electrică exactă a mecanismului și trebuie păstrat atunci când produsul este comparat cu alte variante.

Pentru lămpi LED alimentate la 230V, puterea nominală este de 200W. Această valoare trebuie urmărită separat de specificația de 16AX atunci când mecanismul este evaluat pentru un circuit de iluminat LED.

Separarea celor două valori evită interpretarea greșită a sarcinii LED printr-un calcul realizat exclusiv pornind de la curentul nominal al întrerupătorului.

Format de 1 modul pentru gama ChoruSmart

GW14091 ocupă un singur modul. Dimensiunea compactă este utilă atunci când mai multe mecanisme trebuie integrate în aceeași configurație modulară și spațiul disponibil trebuie împărțit între funcții diferite.

Numărul de module nu definește însă funcția produsului. În gama ChoruSmart există mecanisme de 1 modul cu funcții diferite, astfel încât dimensiunea trebuie verificată împreună cu tipul de comutator.

Pentru alte mecanisme din aceeași familie poate fi consultată selecția de întrerupătoare GEWISS Chorus.

Pentru alte produse ale producătorului este disponibilă gama GEWISS.

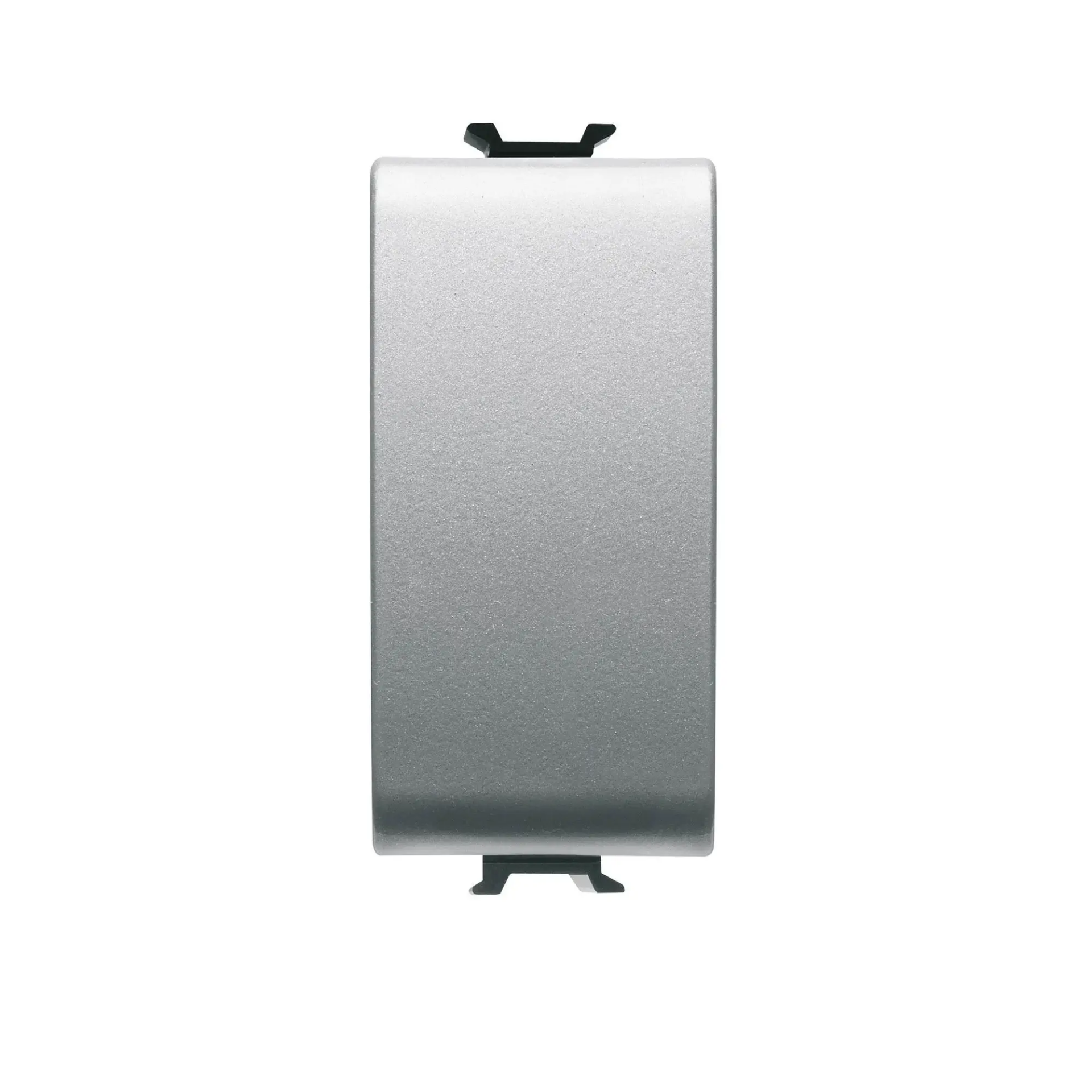

Finisaj titan lucios și buton neutru

Întrerupătorul modular cap cruce GW14091 are finisaj titan lucios și este realizat din tehnopolimer. Aspectul este specific familiei ChoruSmart în această variantă de culoare.

Butonul este neutru. GW14091 nu este varianta iluminabilă a mecanismului cap cruce, aspect important când sunt comparate coduri foarte apropiate din aceeași gamă.

De exemplu, GW14092 păstrează funcția cap cruce, formatul de 1 modul și valoarea de 16AX, dar este o variantă iluminabilă cu difuzor. GW14091 trebuie ales atunci când este necesară varianta neutră, fără această funcție.

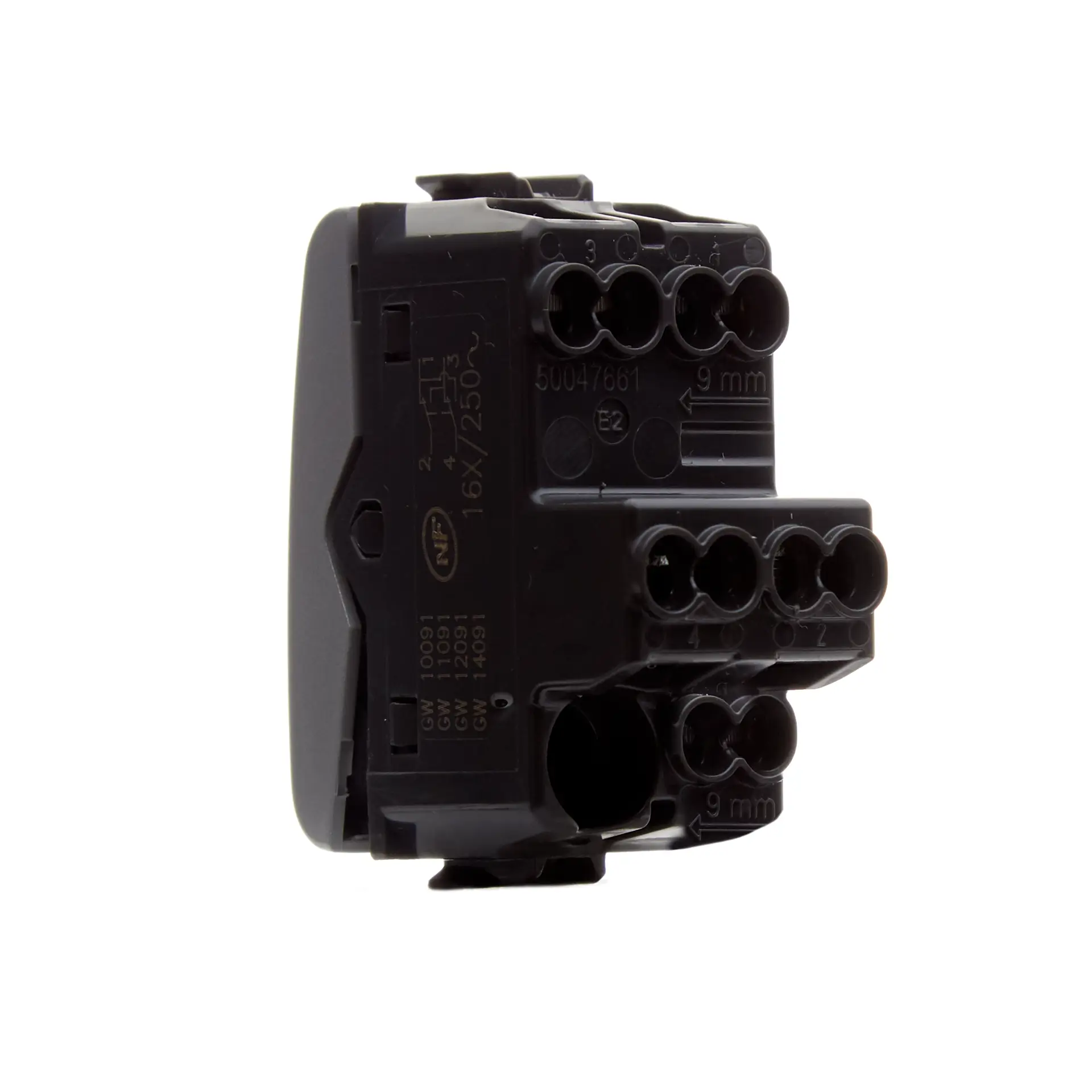

Borne cu șurub și secțiunile acceptate

GW14091 folosește borne cu șurub. Pentru conductoare torsadate, capacitatea de strângere este cuprinsă între minimum 0.75mm² și maximum 2 x 4mm².

Pentru conductoare solide, intervalul este de minimum 0.5mm² până la maximum 2 x 2.5mm². Rezistența prinderii bornei la tracțiunea cablului este mai mare de 50N.

Aceste valori permit verificarea compatibilității mecanice a conductorilor cu bornele întrerupătorului. Secțiunea efectivă utilizată trebuie să corespundă însă cerințelor instalației electrice.

Caracteristici constructive ale modelului GW14091

Întrerupătorul GEWISS GW14091 este realizat conform EN 60669-1. Rezistența izolației este mai mare de 5MΩ.

Rezistența la tensiunea de test este de 2000V la 50Hz timp de 1 minut. Pentru funcționarea prelungită sunt indicate 40.000 de schimbări de poziție la curentul nominal, 250V AC și cosφ 0.6.

Termopresiunea cu bilă este de 125°C, iar testul cu fir incandescent este de 850°C. Aceste caracteristici oferă repere tehnice concrete pentru codul GW14091 și permit compararea lui cu alte mecanisme fără afirmații generale despre durabilitate.

Ce verifici înainte de alegerea GW14091?

Începe cu funcția electrică. GW14091 este un întrerupător cap cruce și trebuie utilizat într-o configurație care necesită această funcție.

Verifică apoi formatul. Modelul ocupă 1 modul și trebuie corelat cu suportul și cu restul mecanismelor din configurația ChoruSmart.

Finisajul este titan lucios, iar butonul este neutru. Dacă este necesară o variantă iluminabilă, trebuie verificat un alt cod din aceeași familie.

Pentru circuitele de iluminat LED trebuie avută în vedere puterea nominală de 200W la 230V, separat de specificația generală de 16AX la 250V AC.

Erori frecvente

Confundarea GW14091 cu un întrerupător cap scară

GW14091 este un mecanism cap cruce. Un întrerupător cap scară are o funcție diferită, chiar dacă poate avea aceeași culoare, aceeași lățime modulară și aceeași valoare de 16AX.

Alegerea doar după aspectul titan și formatul de 1 modul

În gama GEWISS Chorus există mai multe mecanisme titan de 1 modul. Pentru GW14091 trebuie verificată funcția cap cruce și codul produsului, nu doar aspectul exterior.

Confundarea GW14091 cu varianta iluminabilă GW14092

GW14091 are buton neutru. GW14092 este o variantă cap cruce iluminabilă, cu difuzor, și reprezintă un produs distinct.

Interpretarea celor 200W LED prin valoarea de 16AX

Pentru GW14091, puterea nominală pentru lămpi LED la 230V este specificată separat la 200W. Această valoare nu trebuie înlocuită printr-o estimare pornind doar de la 16AX.

Întrebări frecvente

La ce se folosește întrerupătorul cap cruce GW14091?

Întrerupătorul GEWISS GW14091 este un mecanism cap cruce pentru configurații în care același circuit de iluminat trebuie comandat din mai multe puncte.

Care este diferența dintre cap cruce și cap scară?

GW14091 are funcție cap cruce, în timp ce un întrerupător cap scară este un mecanism bidirecțional cu alt rol în configurația electrică. Cele două tipuri nu trebuie considerate interschimbabile.

GW14091 este iluminabil?

Nu. Întrerupătorul cap cruce GEWISS GW14091 are buton neutru. Pentru varianta iluminabilă de 1 modul există alte coduri, precum GW14092.

Câte module ocupă GW14091?

GW14091 ocupă 1 modul în sistemul modular GEWISS ChoruSmart.

Ce putere are GW14091 pentru lămpi LED?

Pentru lămpi LED alimentate la 230V, întrerupătorul GEWISS GW14091 are o putere nominală de 200W.
