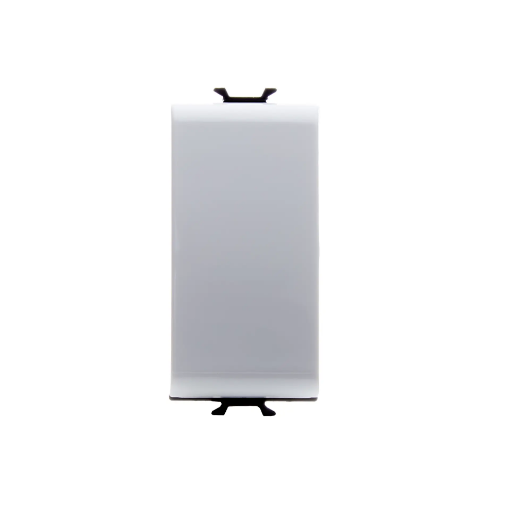

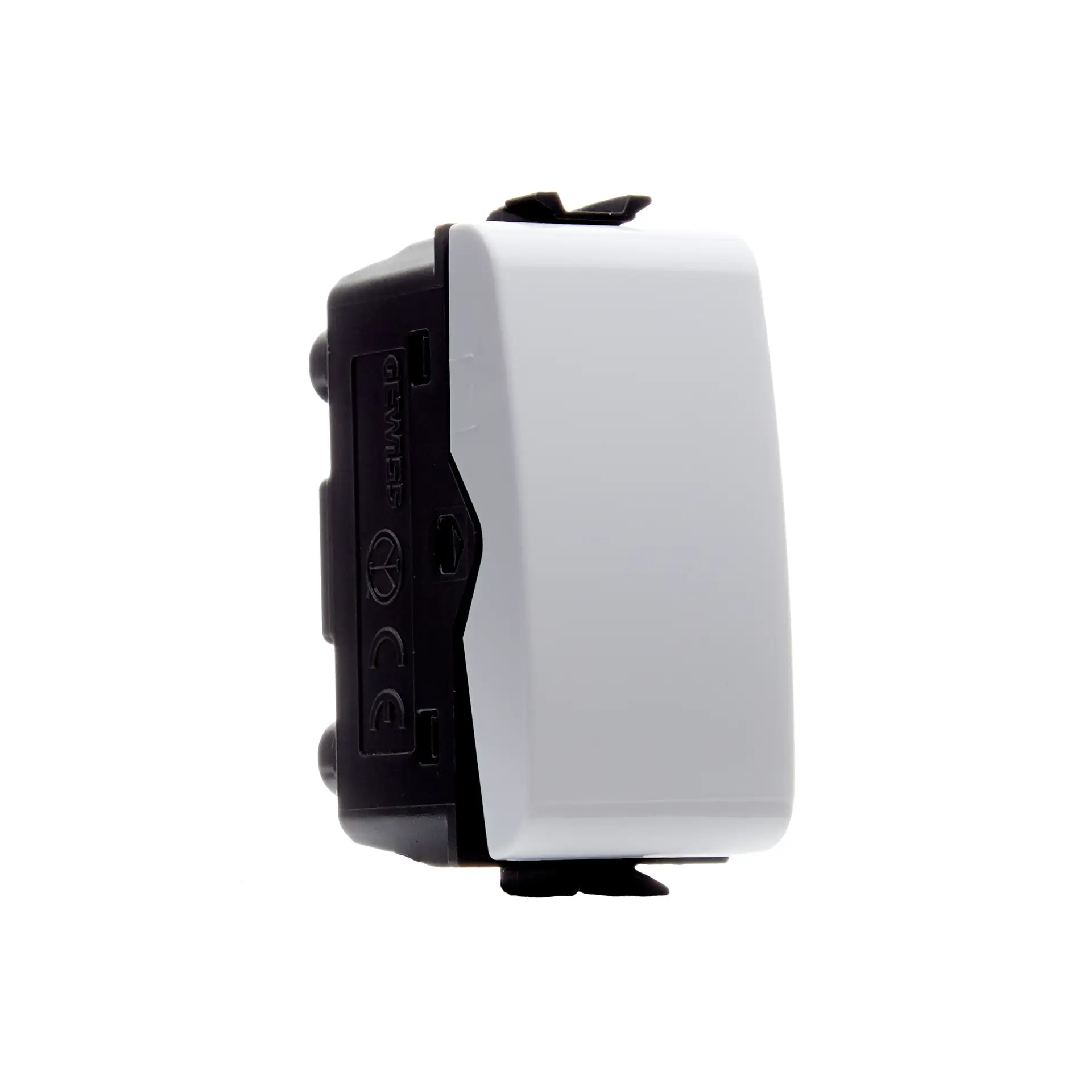

Intrerupator cap scara GEWISS ChoruSmart GW10051 1 modul 16A alb

Întrerupător cap scară GEWISS GW10051 este un mecanism bidirecțional 1P din gama ChoruSmart, cu 16AX la 250V AC, format de 1 modul și finisaj alb lucios. Este destinat unei scheme electrice de tip cap-scară și trebuie ales după funcția de comandă, caracteristicile electrice și compatibilitatea cu sistemul modular utilizat.

Funcție bidirecțională pentru o schemă cap-scară

GW10051 este definit de GEWISS ca întrerupător bidirecțional 1P. În terminologia comercială utilizată în România, această funcție corespunde unui întrerupător cap scară GEWISS, iar acesta este criteriul principal care îl diferențiază de un întrerupător simplu.

Funcția electrică trebuie verificată înainte de culoare, număr de module sau aspect. Două mecanisme ChoruSmart pot avea aceeași dimensiune și același finisaj, dar pot îndeplini funcții electrice diferite.

16AX la 250V AC și format de 1 modul

GEWISS GW10051 are curent nominal 16AX și tensiune nominală 250V AC. Notația 16AX trebuie păstrată la compararea produsului, deoarece aceasta este specificația declarată pentru mecanism și nu trebuie redusă la o formulare generică de 16A.

Formatul de 1 modul indică spațiul ocupat în suportul modular. Pentru un întrerupător cap scară GEWISS, acest parametru contează la configurarea ansamblului împreună cu celelalte mecanisme, suportul și rama compatibilă.

Sarcini LED și caracteristicile electrice

Pentru lămpi LED la 230V, GEWISS declară o putere nominală de 200W pentru GW10051. Această valoare este specifică sarcinii LED declarate pentru produs și trebuie evaluată separat de curentul nominal de 16AX.

Rezistența izolației este mai mare de 5MΩ, iar rezistența la tensiunea de test este de 2000V la 50Hz timp de un minut. Produsul este realizat conform EN 60669-1.

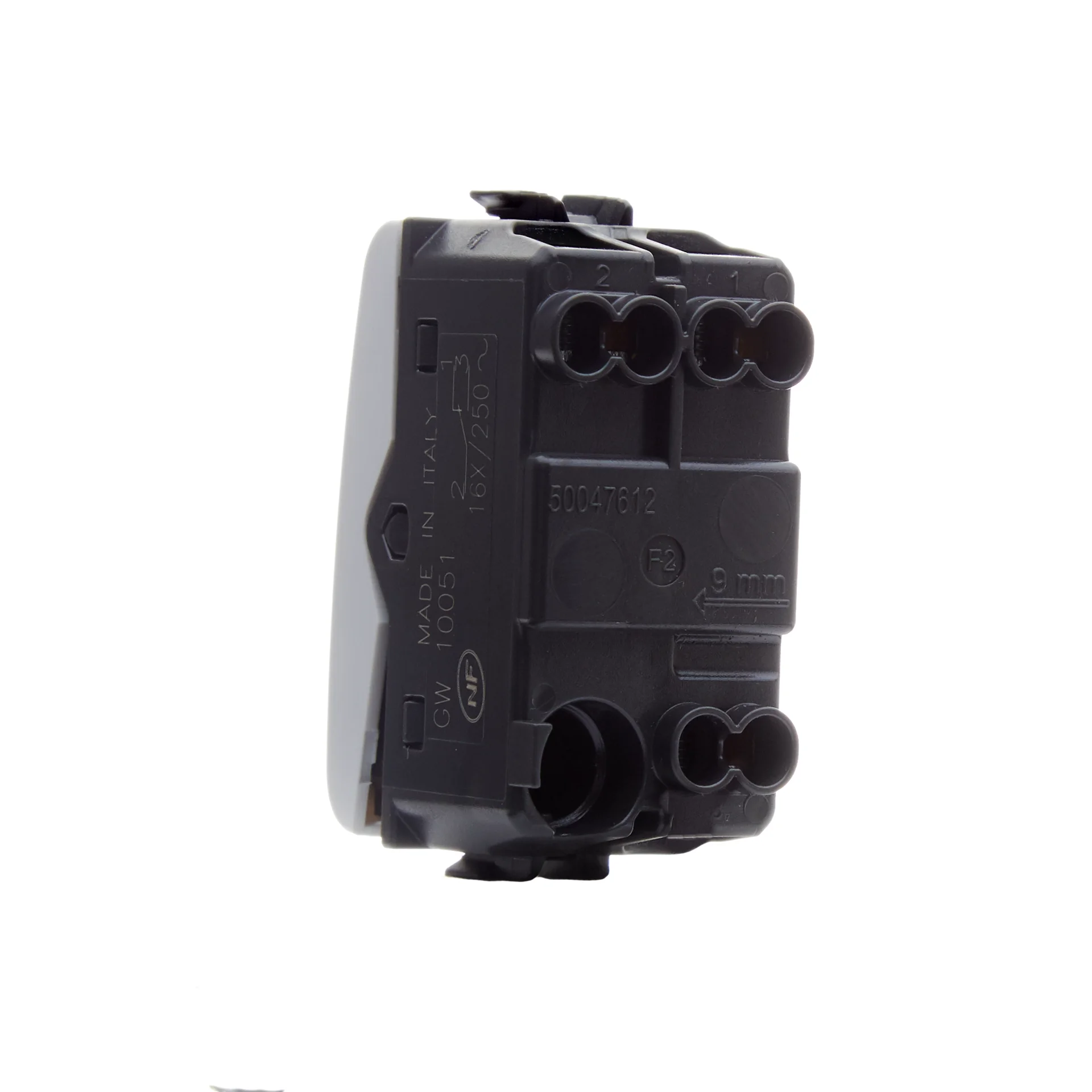

Conectarea conductoarelor

Întrerupător cap scară GEWISS GW10051 acceptă conductoare torsadate cu secțiuni de la minimum 0.75mm² până la maximum 2x4mm². Pentru conductoare solide, domeniul declarat este între 0.5mm² și maximum 2x2.5mm².

Prinderea bornei la tracțiunea cablului este declarată la peste 50N. Tipul și secțiunea conductorului trebuie verificate înainte de montaj, deoarece dimensiunea de 1 modul nu indică automat compatibilitatea cu orice conductor.

Material și durabilitate

GW10051 este realizat din tehnopolimer și are finisaj alb lucios. GEWISS declară 40.000 de schimbări de poziție la curent nominal, 250V AC și cosφ 0,6.

Pentru material sunt declarate test de termo-presiune cu bilă la 125°C și test cu fir incandescent la 850°C. Aceste valori descriu caracteristicile constructive ale mecanismului și nu trebuie confundate cu temperatura normală de funcționare a instalației.

Integrarea în gama ChoruSmart

GW10051 aparține oficial gamei ChoruSmart de dispozitive modulare. Denumirea ChoruSmart este cea corectă pentru acest cod de produs, chiar dacă în unele denumiri comerciale sau categorii istorice poate apărea termenul Chorus.

Pentru alte mecanisme din aceeași zonă de aparataj poți consulta întrerupătoarele GEWISS și gama aparataj GEWISS alb modular. Pentru alte produse ale producătorului este disponibilă și pagina GEWISS.

Cum alegi corect GEWISS GW10051

Un întrerupător cap scară GEWISS GW10051 este potrivit atunci când proiectul cere o funcție bidirecțională 1P, 16AX la 250V AC și un mecanism de 1 modul. Dacă schema necesită întrerupător simplu, întrerupător cruce, buton sau altă funcție, trebuie ales codul corespunzător acelei configurații.

Finisajul alb lucios și dimensiunea modulară sunt criterii de integrare, nu de funcție. Înainte de cumpărare trebuie verificată schema circuitului, sarcina comandată, tipul conductorului și compatibilitatea cu suportul și rama utilizate.

Erori frecvente

Confundarea unui întrerupător cap-scară cu unul simplu. GW10051 este bidirecțional. Un mecanism simplu poate arăta similar și poate avea aceeași dimensiune, dar nu îndeplinește aceeași funcție electrică.

Alegerea doar după valoarea 16A. Specificația oficială este 16AX la 250V AC. Funcția cap-scară, configurația 1P și numărul de module trebuie verificate separat.

Confundarea cap-scară cu întrerupătorul cruce. Cele două tipuri de mecanisme au funcții diferite în schema electrică. Un întrerupător cap scară GEWISS nu trebuie înlocuit cu un mecanism cruce doar pentru că ambele apar în instalații cu comandă din mai multe poziții.

Alegerea suportului sau ramei numai după culoare. Finisajul alb lucios nu confirmă singur compatibilitatea. Suportul, rama și mecanismele trebuie selectate ca elemente compatibile ale sistemului modular.

Întrebări frecvente

GEWISS GW10051 este Chorus sau ChoruSmart?

GEWISS GW10051 aparține oficial gamei ChoruSmart. Pentru identificarea exactă a produsului este recomandată folosirea denumirii ChoruSmart, chiar dacă termenul Chorus mai apare în unele denumiri comerciale sau structuri de catalog mai vechi.

Ce tip de întrerupător este GEWISS GW10051?

GEWISS GW10051 este un întrerupător bidirecțional 1P, cunoscut comercial în România ca întrerupător cap-scară. Are 16AX la 250V AC, ocupă 1 modul și are finisaj alb lucios.

Ce putere LED este declarată pentru GW10051?

GEWISS GW10051 are o putere nominală declarată de 200W pentru lămpi LED la 230V. Această valoare trebuie folosită ca specificație dedicată sarcinilor LED și nu calculată simplu din curentul nominal de 16AX.

Câte module ocupă GEWISS GW10051?

GEWISS GW10051 ocupă 1 modul. Dimensiunea modulară trebuie corelată cu suportul, rama și celelalte mecanisme incluse în aceeași configurație de aparataj.

Ce conductoare acceptă GW10051?

GEWISS GW10051 acceptă conductoare torsadate între 0.75mm² și maximum 2x4mm². Pentru conductoare solide, domeniul declarat este între 0.5mm² și maximum 2x2.5mm².
