Intrerupator modular cap scara GEWISS Chorus GW14051 1 modul 16AX titan

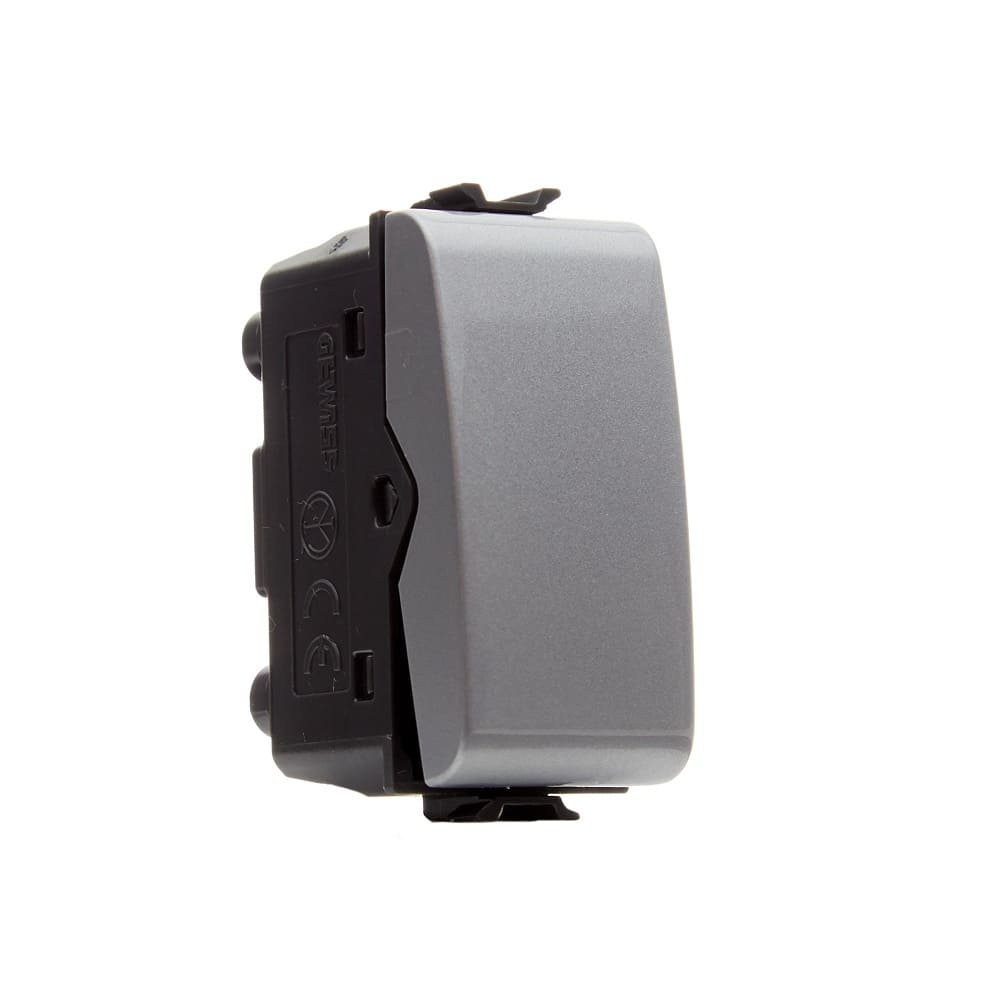

Întrerupătorul modular cap scară GEWISS Chorus GW14051 este un mecanism bidirecțional 1P, de 16AX la 250V AC, pentru comanda aceluiași circuit de iluminat din două puncte. Ocupă 1 modul, are finisaj titan lucios, buton neutru și borne cu șurub. Pentru lămpi LED la 230V, puterea nominală este de 200W.

Unde este util un întrerupător cap scară?

Funcția cap scară permite controlul aceluiași circuit de iluminat din două puncte diferite. Este o soluție potrivită pentru instalații proiectate în acest mod, de exemplu în zone unde accesul se face din două direcții.

GW14051 este un mecanism bidirecțional 1P. Această caracteristică îl diferențiază de un întrerupător simplu, chiar dacă două modele pot avea același finisaj, aceeași lățime modulară sau aceeași valoare de 16AX.

Diferența față de un întrerupător simplu

Un întrerupător simplu are funcție unidirecțională, în timp ce GW14051 este bidirecțional. De aceea, alegerea trebuie făcută în funcție de schema electrică necesară, nu doar după aspectul mecanismului.

De exemplu, GW14001 și GW14051 sunt ambele variante de 1 modul, cu finisaj titan lucios și valoare nominală de 16AX. Diferența este funcția: GW14001 este unidirecțional, iar GW14051 este cap scară, bidirecțional.

Format de 1 modul pentru configurații modulare

GW14051 ocupă 1 modul. Acest detaliu este important atunci când mai multe mecanisme sunt montate în aceeași configurație și spațiul disponibil trebuie împărțit între ele.

Numărul de module nu indică însă funcția electrică. În aceeași familie există și mecanisme bidirecționale cu alte dimensiuni, astfel că funcția și formatul trebuie verificate separat.

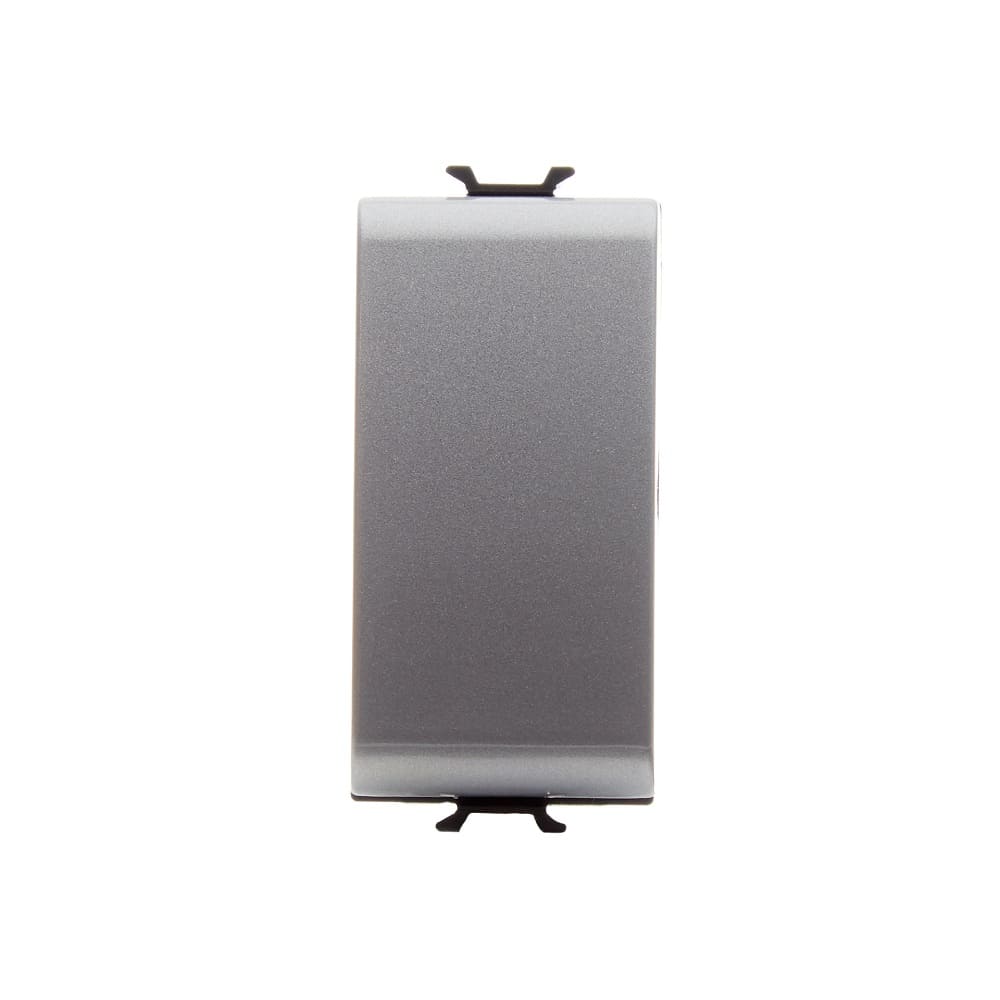

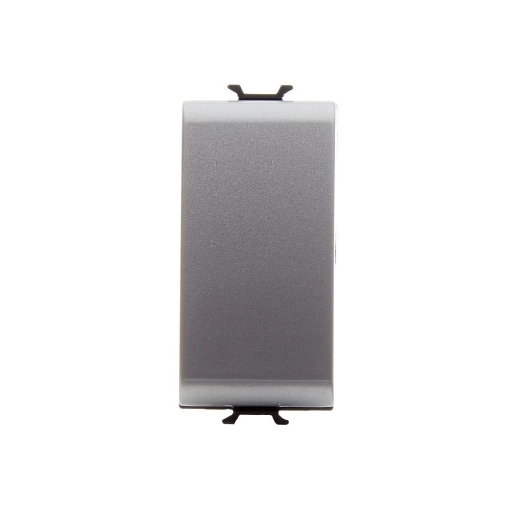

Finisaj titan lucios și buton neutru

Întrerupătorul cap scară GW14051 are finisaj titan lucios și corp din tehnopolimer. Aspectul îl integrează în configurațiile realizate cu aparataj GEWISS Chorus în același finisaj.

Butonul este neutru, fără funcție de iluminare. Dacă este necesar un întrerupător cap scară iluminabil, trebuie aleasă o variantă dedicată din aceeași familie.

Pentru alte mecanisme compatibile din aceeași gamă poate fi consultată selecția de aparataj GEWISS Chorus.

Pentru alte produse ale producătorului este disponibilă pagina GEWISS.

16AX la 250V AC și utilizarea cu lămpi LED

GW14051 are o valoare nominală de 16AX la 250V AC. Pentru lămpi LED alimentate la 230V, puterea nominală este de 200W.

Valoarea pentru lămpi LED trebuie urmărită separat de specificația de 16AX. Astfel, atunci când întrerupătorul este ales pentru un circuit de iluminat LED, parametrul de 200W este cel relevant pentru această categorie de sarcină.

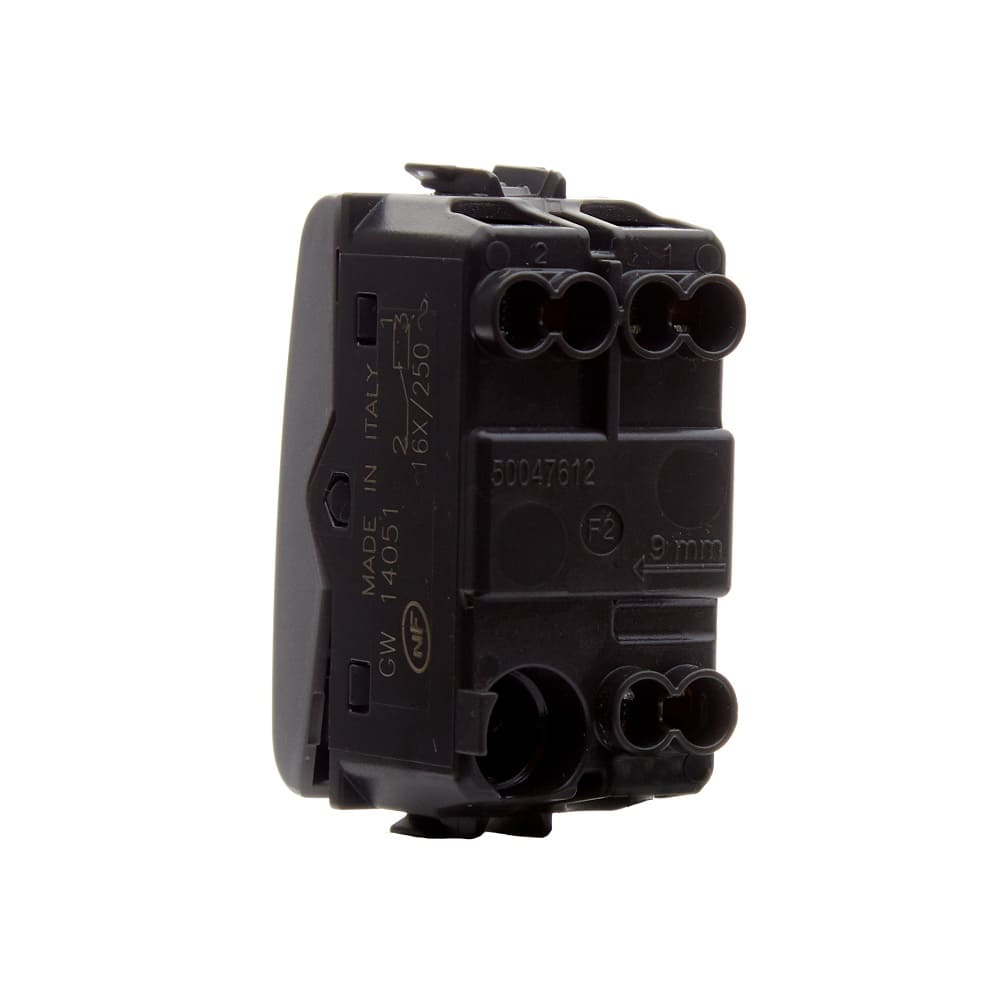

Conectare cu borne cu șurub

GW14051 folosește borne cu șurub. Pentru conductoare torsadate, capacitatea de strângere este cuprinsă între 0.75mm² și 2 x 4mm².

Pentru conductoare solide, intervalul este cuprins între 0.5mm² și 2 x 2.5mm². Tipul și secțiunea conductorului trebuie verificate înainte de alegerea mecanismului.

Ce trebuie verificat înainte de alegerea GW14051?

Primul criteriu este funcția cap scară. Dacă instalația necesită un mecanism unidirecțional simplu, GW14051 nu este varianta corespunzătoare.

Al doilea criteriu este spațiul modular. GW14051 ocupă 1 modul și trebuie corelat cu suportul și cu celelalte mecanisme din configurație.

Finisajul este un alt element de verificat. Modelul GW14051 este titan lucios și trebuie ales împreună cu elementele vizibile compatibile ale aceleiași configurații.

În cazul circuitelor cu lămpi LED, trebuie avută în vedere puterea nominală de 200W la 230V.

Erori frecvente

Confundarea întrerupătorului cap scară cu unul simplu

GW14051 este bidirecțional, în timp ce un întrerupător simplu este unidirecțional. Două mecanisme pot arăta aproape identic, dar pot avea funcții electrice diferite.

Alegerea doar după finisaj sau numărul de module

Finisajul titan și formatul de 1 modul nu sunt suficiente pentru identificarea funcției. Codul GW14051 și caracteristica bidirecțională trebuie verificate împreună.

Presupunerea că modelul este iluminabil

GW14051 are buton neutru și nu este varianta iluminabilă. Pentru această funcție există alte coduri în aceeași familie.

Întrebări frecvente

La ce se folosește întrerupătorul cap scară GW14051?

Întrerupătorul GEWISS GW14051 este folosit în configurații în care același circuit de iluminat trebuie comandat din două puncte.

Care este diferența dintre GW14051 și un întrerupător simplu?

GW14051 este bidirecțional 1P, în timp ce un întrerupător simplu este unidirecțional. Diferența ține de funcția electrică a mecanismului.

Câte module ocupă GW14051?

Întrerupătorul GEWISS GW14051 ocupă 1 modul.

GW14051 este iluminabil?

Nu. GW14051 are buton neutru și nu este varianta iluminabilă.

Ce putere are pentru lămpi LED?

Pentru lămpi LED alimentate la 230V, GW14051 are o putere nominală de 200W.
