Intrerupator modular bipolar GEWISS ChoruSmart GW12004 2P 16AX 1 modul negru

Întrerupătorul modular bipolar GEWISS ChoruSmart GW12004 este un model 2P de 16AX și 250V AC, cu simbol 0/1 și finisaj negru satinat. Ocupă un singur modul, astfel încât poate fi integrat în configurații ChoruSmart unde spațiul disponibil și aspectul final al aparatajului contează. Configurația bipolară permite comutarea celor doi poli prin aceeași comandă, iar codul GW12004 identifică varianta de 1 modul cu buton neutru, fără funcție iluminabilă.

Când alegi un întrerupător bipolar 2P

GW12004 este potrivit atunci când proiectul prevede explicit un întrerupător bipolar, nu un model unipolar 1P. Diferența este importantă deoarece cele două tipuri de aparataj nu îndeplinesc aceeași funcție electrică, chiar dacă pot avea dimensiuni și aspect apropiate.

În cazul modelului GW12004, cei doi poli sunt comutați prin aceeași tastă. Pentru cumpărător, aceasta este caracteristica principală care îl diferențiază de întrerupătoarele simple 1P din aceeași familie. Dacă instalația cere doar un singur pol comutat, trebuie verificată o variantă ChoruSmart configurată pentru acea funcție.

Format de 1 modul pentru configurații compacte

Întrerupătorul GEWISS GW12004 ocupă 1 modul. Formatul compact permite folosirea eficientă a spațiului într-o ramă sau într-o combinație de aparataj unde mai multe funcții trebuie montate alăturat.

Numărul de module este relevant mai ales atunci când suportul și rama sunt deja stabilite. Un întrerupător de 2 module poate avea aceeași funcție electrică, dar ocupă mai mult spațiu în configurație. GW12004 este varianta bipolară de 16AX care păstrează funcția într-un singur modul.

16AX și 250V AC

GW12004 are curent nominal de 16AX și tensiune nominală de 250V AC. Marcajul 16AX este specific aparatajului de comandă și trebuie păstrat ca atare, fără a fi redus automat la simpla formulare 16A.

Pentru alegere, valoarea trebuie verificată împreună cu configurația 2P. Un alt întrerupător de 16AX nu este automat echivalent dacă are un singur pol, alt număr de module sau alt tip de comandă. Codul GW12004 elimină această ambiguitate atunci când trebuie înlocuit sau completat un aparat existent.

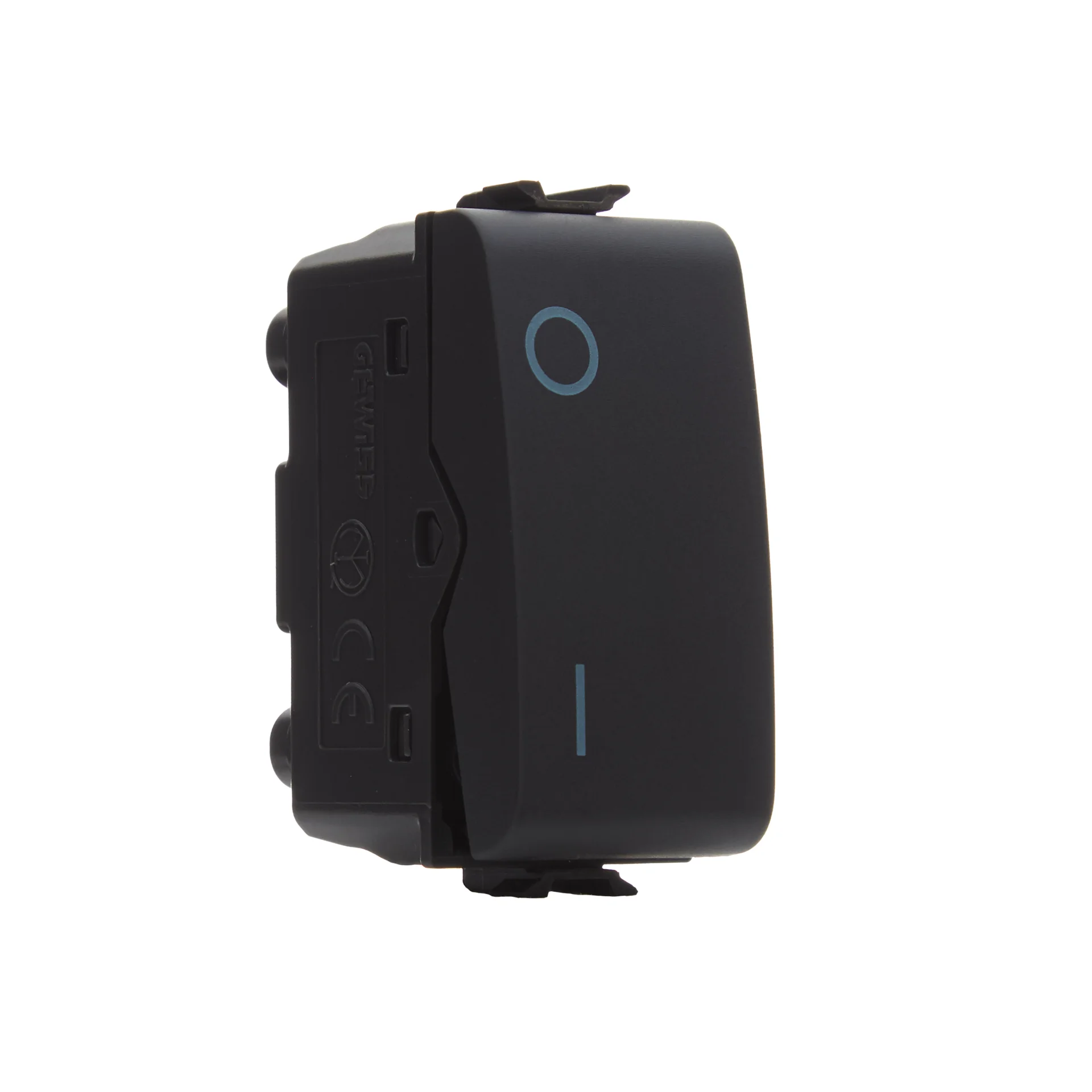

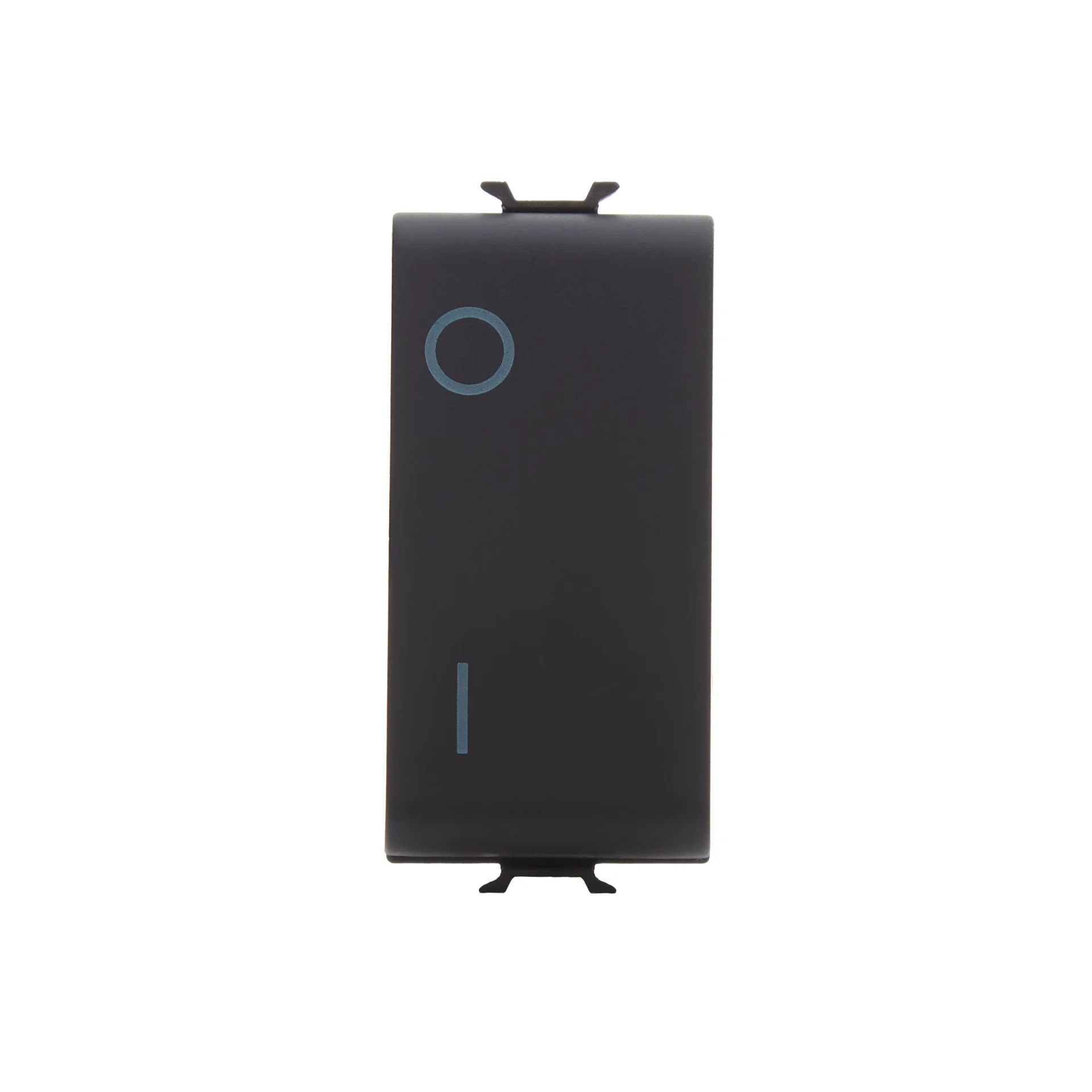

Buton neutru cu simbol 0/1

Întrerupătorul modular GEWISS GW12004 are buton neutru și simbol 0/1. Marcajul oferă o identificare vizuală clară a celor două poziții ale comenzii și diferențiază această variantă de modelele cu lentilă, iluminare sau alte simboluri.

GW12004 nu este varianta iluminabilă din familie. Dacă proiectul cere o tastă prevăzută pentru semnalizare luminoasă, trebuie aleasă varianta proiectată explicit pentru această funcție, nu presupus că orice întrerupător ChoruSmart de 16AX acceptă aceeași configurație.

Negru satinat pentru aparataj ChoruSmart

GW12004 are finisaj negru satinat și corp din tehnopolimer. Aspectul devine relevant atunci când întrerupătorul este montat împreună cu alte dispozitive vizibile și se urmărește păstrarea aceleiași familii cromatice.

Într-o configurație cu prize, întrerupătoare și alte module alăturate, culoarea aparatului poate fi corelată cu rama și celelalte dispozitive. Pentru alte funcții din aceeași familie pot fi consultate dispozitivele de comandă GEWISS ChoruSmart.

Integrare în sistemul modular ChoruSmart

GW12004 face parte din familia de dispozitive modulare ChoruSmart. Sistemul permite combinarea aparatajului cu suporturi și rame compatibile, astfel încât funcția electrică și finisajul vizibil pot fi configurate în același ansamblu.

Pentru această variantă, formatul de 1 modul este criteriul mecanic principal. Compatibilitatea finală trebuie însă verificată în raport cu suportul și rama folosite. Pentru o selecție mai largă de aparataj pot fi consultate întrerupătoarele GEWISS Chorus.

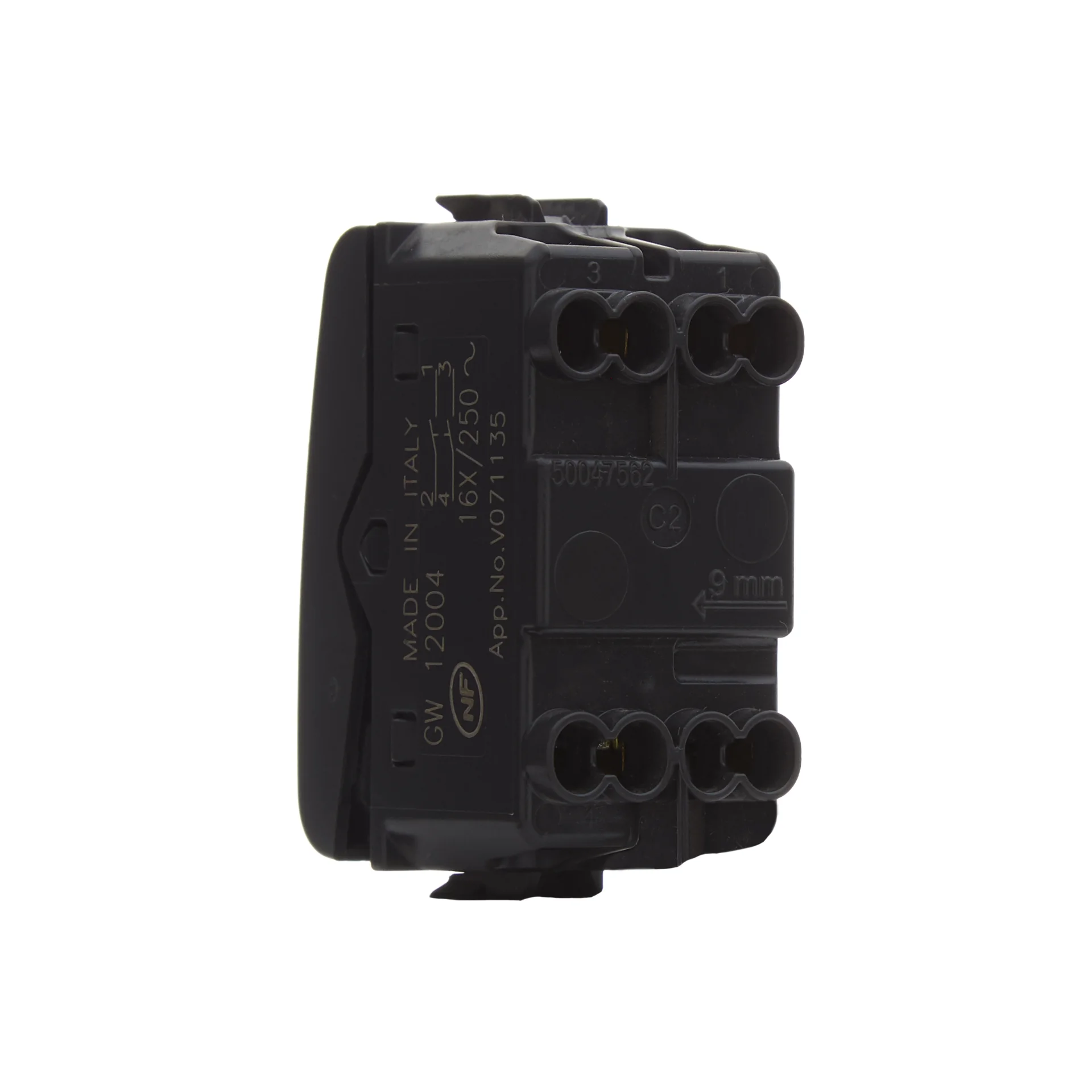

Borne cu șurub pentru conectarea conductorilor

Întrerupătorul GEWISS GW12004 utilizează borne cu șurub. Capacitatea declarată pentru conductori rigizi este de minimum 0.5 mm² și maximum 2x2.5 mm², iar pentru conductori torsadați intervalul este de minimum 0.75 mm² și maximum 2x4 mm².

Aceste valori sunt utile atunci când cablarea este deja definită și trebuie verificată compatibilitatea cu bornele aparatului. Tipul conductorului și secțiunea trebuie analizate separat, deoarece limitele pentru conductori rigizi și torsadați sunt diferite.

Potrivit și pentru sarcini de iluminat LED compatibile

Pentru GW12004, GEWISS declară o putere nominală de 200W pentru lămpi LED la 230V. Această valoare este utilă atunci când întrerupătorul este selectat pentru un circuit de iluminat cu surse LED și trebuie verificată sarcina prevăzută pentru aparat.

Valoarea de 200W nu trebuie extinsă automat la orice tip de sarcină sau la alte modele din familie. Este o caracteristică declarată pentru GW12004 și trebuie evaluată împreună cu cerințele electrice ale circuitului proiectat.

Ce verifici înainte de cumpărare

Pentru GW12004, selecția poate fi simplificată prin câteva întrebări: ai nevoie de un întrerupător bipolar 2P? Configurația cere 16AX și 250V AC? Este disponibil un singur modul în ansamblu? Finisajul trebuie să fie negru satinat? Dacă toate aceste criterii corespund, codul GW12004 identifică varianta potrivită.

Dacă este necesar un întrerupător 1P, unul iluminabil, o tastă cu alt simbol sau o variantă de 2 module, trebuie ales produsul dedicat acelei configurații. Asemănarea vizuală dintre aparatele ChoruSmart nu trebuie folosită ca unic criteriu de selecție.

Erori frecvente

Confundarea GW12004 cu un întrerupător simplu 1P

Întrerupătorul GEWISS GW12004 este bipolar 2P. Un model 1P are altă configurație electrică și nu trebuie considerat echivalent doar pentru că are 16AX sau ocupă tot 1 modul.

Alegerea doar după valoarea de 16AX

GW12004 se identifică prin combinația 2P, 16AX, 250V AC și 1 modul. Valoarea 16AX singură nu diferențiază produsul de celelalte întrerupătoare din familie.

Presupunerea că GW12004 este iluminabil

GW12004 are buton neutru cu simbol 0/1. Variantele iluminabile sunt produse distincte și trebuie selectate separat atunci când această funcție este necesară.

Alegerea doar după culoarea neagră

Finisajul negru satinat identifică familia cromatică, dar nu funcția electrică. Pentru GW12004 trebuie confirmate și configurația bipolară, 16AX și formatul de 1 modul.

Întrebări frecvente

GW12004 este un întrerupător bipolar?

Da. Întrerupătorul GEWISS ChoruSmart GW12004 are configurație 2P, ceea ce îl diferențiază de variantele unipolare 1P.

Câți amperi are GW12004?

Întrerupătorul GW12004 are valoarea nominală de 16AX și tensiune nominală de 250V AC.

Câte module ocupă GW12004?

Întrerupătorul GEWISS GW12004 ocupă 1 modul în configurațiile ChoruSmart compatibile.

GW12004 este iluminabil?

Nu. GW12004 este varianta cu buton neutru și simbol 0/1. Modelele iluminabile sunt variante distincte din aceeași familie.

Ce finisaj are GW12004?

Întrerupătorul GEWISS GW12004 are finisaj negru satinat și este realizat din tehnopolimer.
