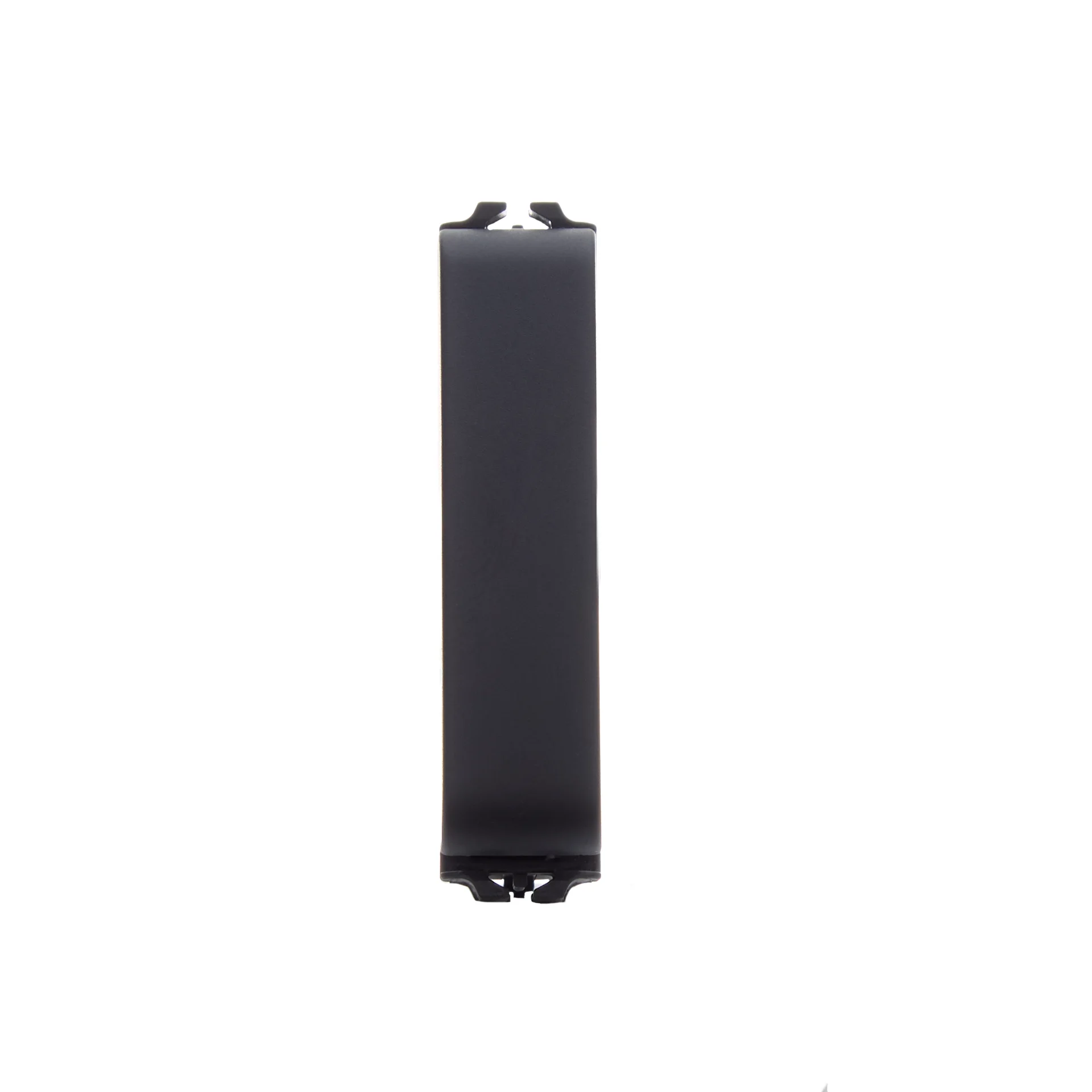

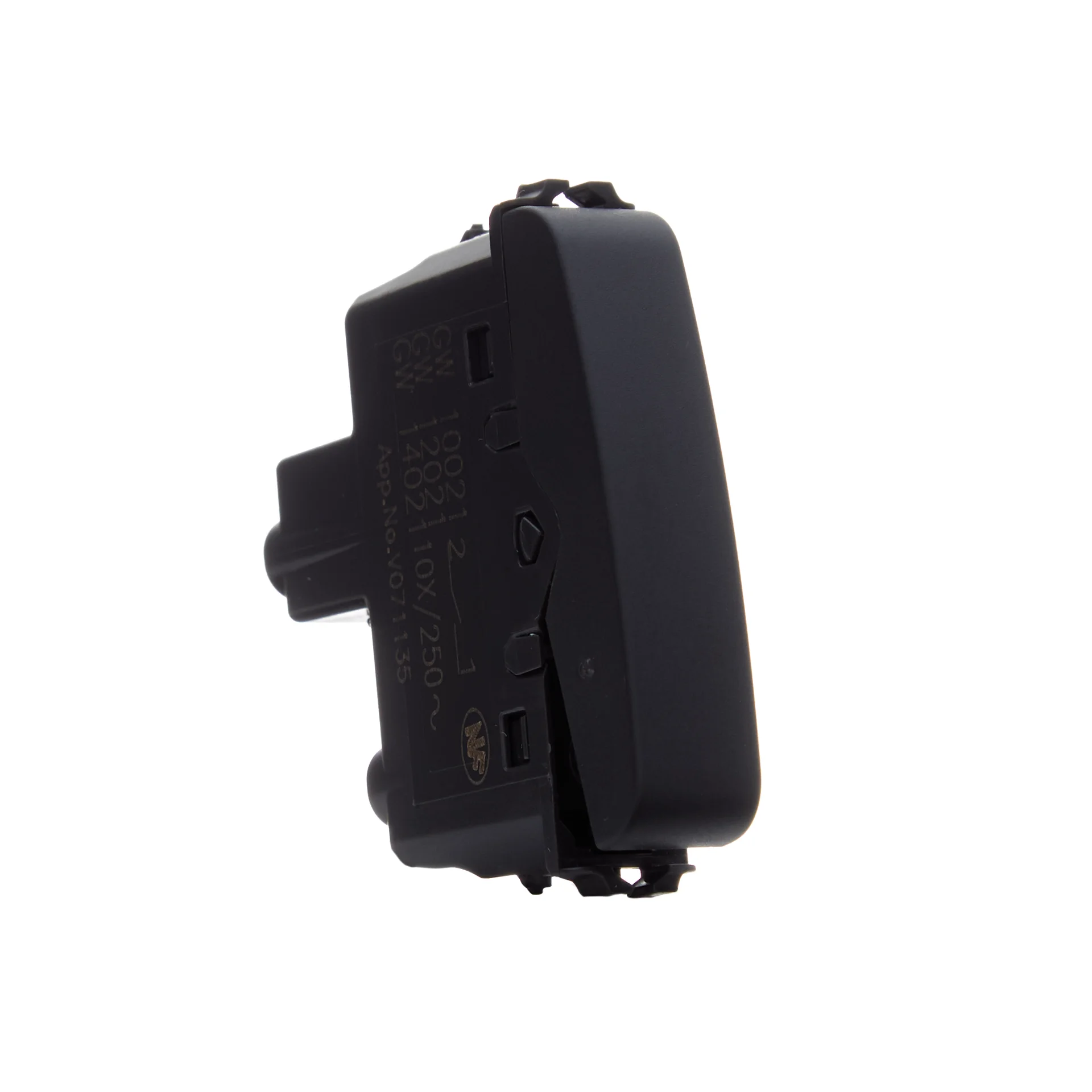

Intrerupator modular GEWISS ChoruSmart GW12021 10AX 250V 1/2 modul negru

Întrerupătorul modular GEWISS ChoruSmart GW12021 este un întrerupător unidirecțional 1P de 10AX la 250 V AC, cu lățime de numai 1/2 modul și finisaj negru satinat. Varianta face parte din gama de dispozitive modulare negre ChoruSmart și este realizată din tehnopolimer. Formatul de jumătate de modul este caracteristica practică principală atunci când configurația de aparataj trebuie construită într-un spațiu modular redus, fără a schimba funcția de întrerupător simplu.

Ce tip de întrerupător este GEWISS GW12021?

Întrerupătorul GEWISS GW12021 este un model unidirecțional 1P, cu valoare nominală 10AX și tensiune de 250 V AC. Este destinat funcției de întrerupător simplu, astfel că nu trebuie confundat cu un întrerupător cap-scară, cap-cruce sau cu revenire doar pentru că aceste aparate pot avea un aspect exterior apropiat în aceeași familie modulară.

Codul GW12021 este util pentru diferențierea exactă a variantei. În gama ChoruSmart există mai multe întrerupătoare negre, cu funcții și lățimi diferite. Verificarea funcției 1P, a valorii 10AX și a formatului de 1/2 modul reduce riscul de a selecta o piesă cu altă schemă de comandă.

De ce contează formatul de 1/2 modul?

Întrerupătorul modular GEWISS GW12021 ocupă 1/2 modul. Această dimensiune îl diferențiază de variantele ChoruSmart de 1 sau 2 module și permite folosirea mai eficientă a spațiului disponibil într-o configurație modulară compatibilă.

Numărul de module nu descrie însă funcția electrică. Două aparate de 1/2 modul pot avea roluri diferite, iar două întrerupătoare simple pot avea lățimi modulare diferite. Pentru GW12021 trebuie păstrată combinația dintre funcția unidirecțională, 1P, 10AX și formatul de 1/2 modul.

Pentru alte configurații pot fi consultate întrerupătoarele modulare și gama de întrerupătoare GEWISS Chorus. Alte produse ale producătorului sunt disponibile în pagina GEWISS.

10AX la 250 V AC și sarcini LED

Întrerupătorul GEWISS GW12021 are valoare nominală 10AX și tensiune de 250 V AC. Pentru lămpi LED la 230 V, producătorul declară o putere nominală de 100 W. Această valoare este specifică parametrului declarat pentru sarcini LED și nu trebuie confundată cu valoarea 10AX a întrerupătorului.

Separarea acestor informații este importantă la alegere. Marcajul 10AX descrie caracteristica nominală a întrerupătorului, în timp ce valoarea de 100 W este declarația GEWISS pentru lămpi LED la 230 V. Dacă tipul de sarcină sau condițiile circuitului diferă, selecția trebuie făcută în raport cu cerințele reale ale instalației.

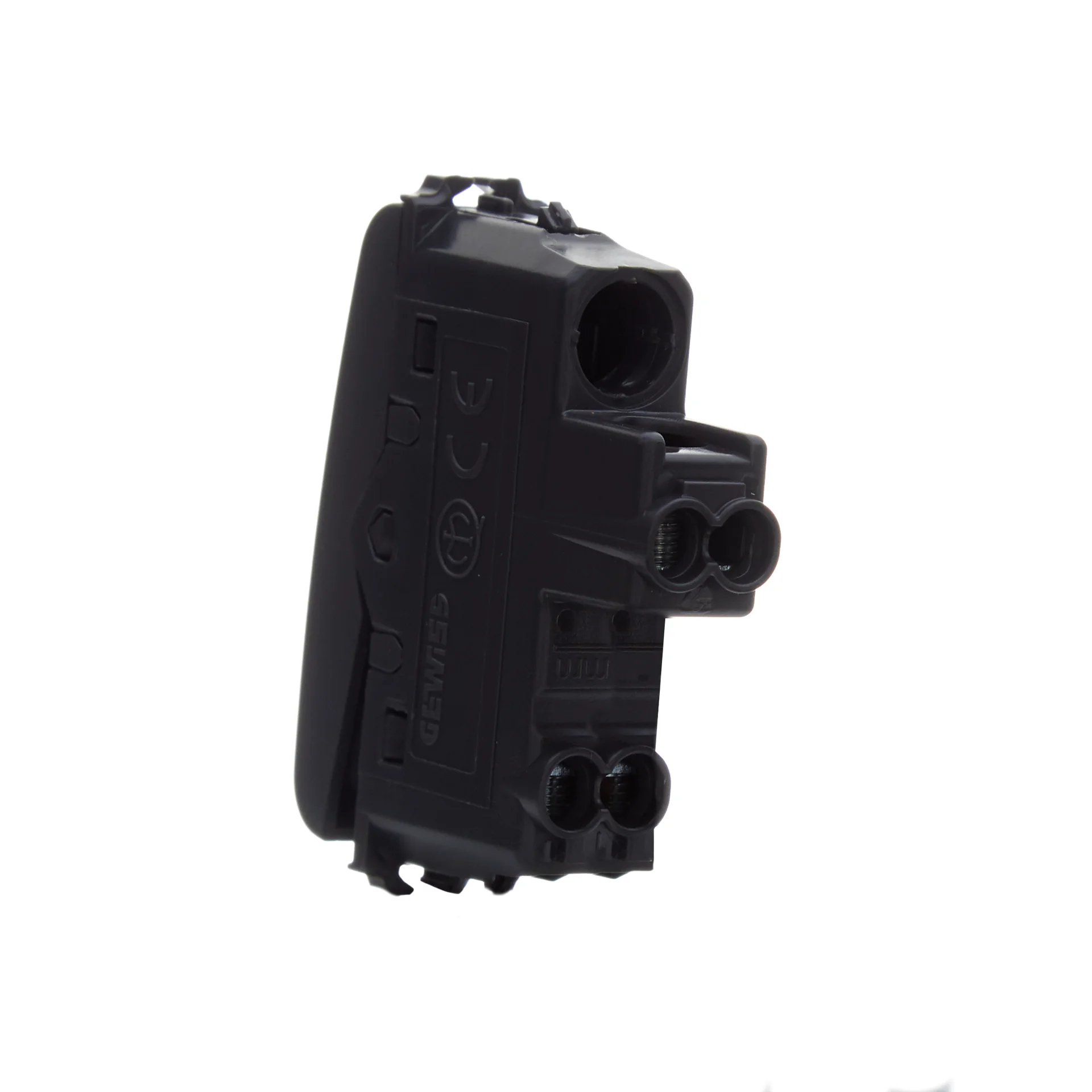

Borne cu șurub și capacitatea de conectare

Întrerupătorul modular GEWISS GW12021 utilizează borne cu șurub. Pentru conductoare torsadate, capacitatea declarată este de minimum 0.75 mm² și maximum 2x4 mm². Pentru conductoare solide sunt indicate minimum 0.5 mm² și maximum 2x2.5 mm².

Limitele sunt diferite în funcție de tipul conductorului și nu trebuie reduse la o singură secțiune maximă. Producătorul declară și o rezistență a prinderii bornei la tracțiunea cablului mai mare de 50 N. Secțiunea utilizată efectiv într-un circuit trebuie stabilită conform proiectului electric, nu doar după capacitatea maximă acceptată de bornă.

Finisaj negru satinat și integrare în ChoruSmart

Întrerupătorul GEWISS GW12021 are culoare negru satinat și este realizat din tehnopolimer. Aparține gamei ChoruSmart de dispozitive modulare negre, în care GEWISS oferă aparate cu dimensiuni și funcții diferite pentru construirea configurațiilor de aparataj.

Aspectul trebuie corelat cu familia și funcția produsului. Un dispozitiv negru satinat din aceeași gamă poate fi priză, buton, comutator sau alt tip de întrerupător. Codul GW12021 confirmă că această piesă este întrerupătorul unidirecțional 1P, 10AX, de 1/2 modul.

Caracteristici declarate pentru utilizare îndelungată

Pentru GW12021 sunt declarate 40.000 de schimbări de poziție la curentul nominal, 250 V AC și cosφ 0.6. Rezistența izolației este mai mare de 5 MΩ, iar rezistența la tensiunea de test este de 2000 V la 50 Hz timp de 1 minut.

Documentația indică o termopresiune cu bilă la 125 °C și un test cu fir incandescent la 850 °C. Standardul de referință pentru produs este EN 60669-1. Aceste valori sunt asociate codului GW12021 și nu trebuie transferate automat către alte aparate ChoruSmart doar pentru că au aceeași culoare sau aceeași lățime modulară.

Ce trebuie verificat dacă este necesară semnalizare LED?

Întrerupătorul GEWISS GW12021 este varianta neutră. GEWISS precizează la nivelul produselor iluminabile din familie că unitățile de semnalizare LED nu sunt incluse. GW12021 trebuie diferențiat de codurile proiectate explicit ca variante iluminabile sau prevăzute cu difuzor.

Dacă proiectul cere o funcție de semnalizare sau iluminare a tastei, nu este suficientă alegerea după culoare și dimensiune. Trebuie verificat codul variantei și funcția declarată pentru acel întrerupător.

Erori frecvente

Confundarea GW12021 cu un întrerupător de 1 modul

Întrerupătorul GEWISS GW12021 ocupă numai 1/2 modul. Alegerea unei variante de 1 modul schimbă spațiul ocupat în configurația de aparataj, chiar dacă funcția electrică poate părea apropiată.

Confundarea întrerupătorului simplu cu un model cap-scară

GW12021 este un întrerupător unidirecțional 1P. Un întrerupător cap-scară are altă funcție de comutare și trebuie identificat prin codul și schema corespunzătoare, nu doar după aspectul tastei.

Interpretarea valorii de 100 W ca putere universală a întrerupătorului

Pentru GEWISS GW12021, valoarea de 100 W este declarată pentru lămpi LED la 230 V. Caracteristica nominală a întrerupătorului rămâne 10AX la 250 V AC, iar cele două informații nu trebuie tratate ca echivalente.

Întrebări frecvente

Întrerupătorul GEWISS GW12021 ocupă un modul întreg?

Nu. Întrerupătorul GEWISS GW12021 ocupă 1/2 modul, ceea ce îl diferențiază de variantele ChoruSmart de 1 sau 2 module.

GW12021 este întrerupător simplu sau cap-scară?

Întrerupătorul GEWISS GW12021 este un întrerupător unidirecțional 1P, adică varianta simplă. Nu este un întrerupător cap-scară.

Ce putere LED este declarată pentru GW12021?

Întrerupătorul GEWISS GW12021 are o putere nominală declarată de 100 W pentru lămpi LED la 230 V. Caracteristica nominală a aparatului este 10AX la 250 V AC.

Ce conductoare acceptă întrerupătorul GW12021?

Întrerupătorul GEWISS GW12021 acceptă conductoare torsadate de la 0.75 mm² până la 2x4 mm² și conductoare solide de la 0.5 mm² până la 2x2.5 mm², prin borne cu șurub.
