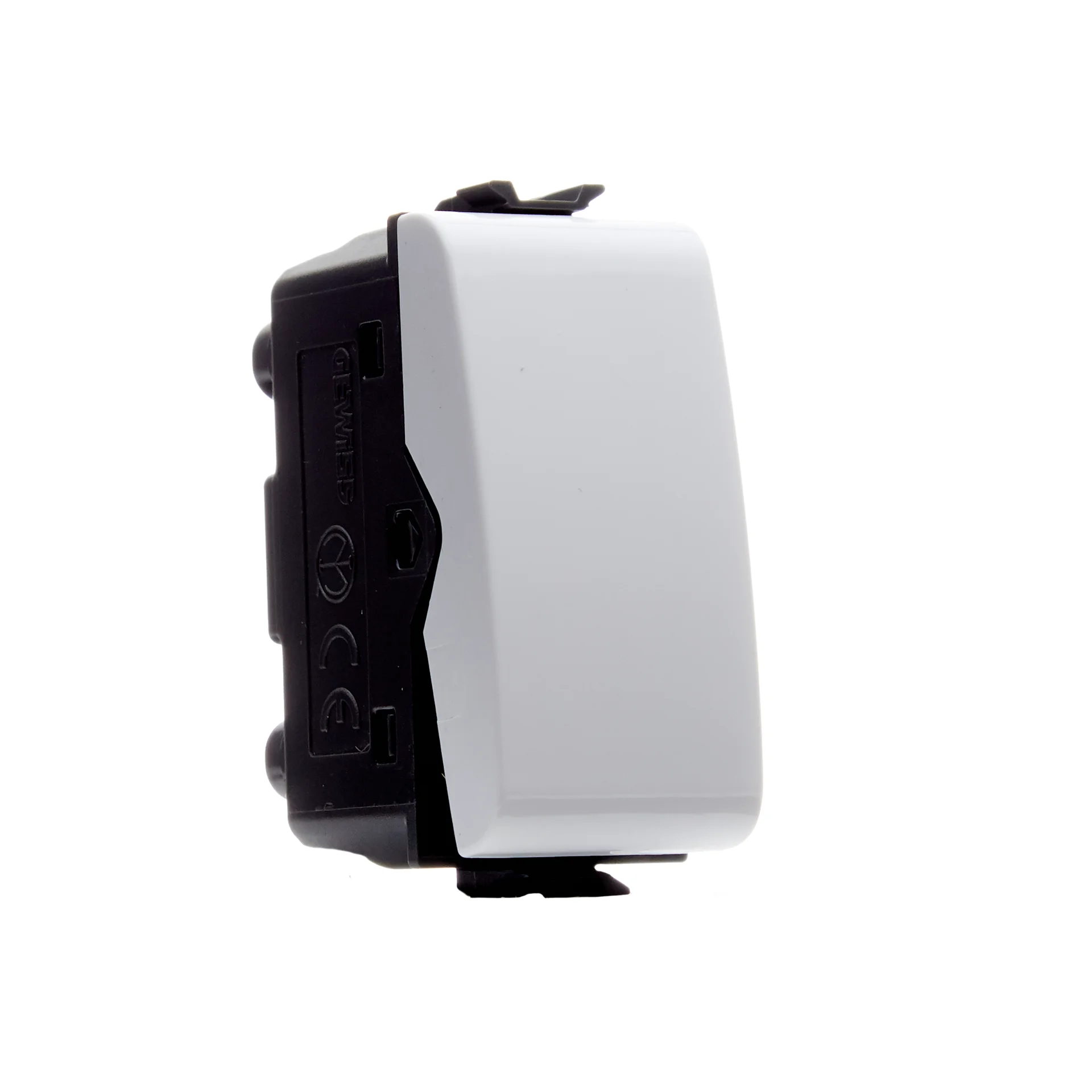

Intrerupator modular revenire GEWISS ChoruSmart GW10131 1 modul 16A alb lucios

Întrerupător modular cu revenire GEWISS ChoruSmart GW10131 este un mecanism de 1 modul, cu contact normal deschis, curent nominal de 16A și tensiune nominală de 250V. După acționare revine la poziția inițială, ceea ce îl diferențiază de un întrerupător clasic care rămâne în poziția selectată.

Modelul are finisaj alb lucios, este realizat din tehnopolimer și face parte din sistemul modular GEWISS ChoruSmart. Pentru alegerea corectă contează în primul rând funcția cu revenire și tipul contactului, apoi parametrii electrici și compatibilitatea cu suportul și rama folosite.

Când este potrivit un întrerupător cu revenire

Întrerupătorul modular cu revenire GW10131 este destinat situațiilor în care circuitul necesită o comandă temporară. Mecanismul revine la poziția inițială după ce nu mai este apăsat, spre deosebire de un întrerupător obișnuit care păstrează poziția după acționare.

Din acest motiv, funcția mecanismului trebuie verificată înainte de cumpărare. Două produse de 1 modul pot avea aceeași formă și același finisaj, dar un comportament electric diferit.

Contact normal deschis și parametri electrici

GW10131 are un contact 1P NO, adică un contact cu un singur pol, normal deschis. În stare neacționată contactul rămâne deschis, iar acționarea mecanismului modifică temporar starea acestuia.

Curentul nominal este de 16A, iar tensiunea nominală de 250V. Aceste valori trebuie verificate împreună cu funcția cerută de schema electrică; alegerea doar după valoarea de 16A nu este suficientă.

Format de 1 modul pentru GEWISS ChoruSmart

Întrerupător modular cu revenire GEWISS GW10131 ocupă 1 modul în configurația de aparataj. Dimensiunea compactă permite integrarea alături de alte mecanisme compatibile, în limita numărului de module disponibil în suport și ramă.

Formatul de 1 modul nu înseamnă compatibilitate cu orice sistem modular. Suportul, rama și mecanismele trebuie selectate în cadrul unei configurații compatibile GEWISS ChoruSmart.

Pentru completarea ansamblului pot fi consultate componentele GEWISS ChoruSmart, iar pentru alte funcții de comandă sunt disponibile și întrerupătoarele GEWISS.

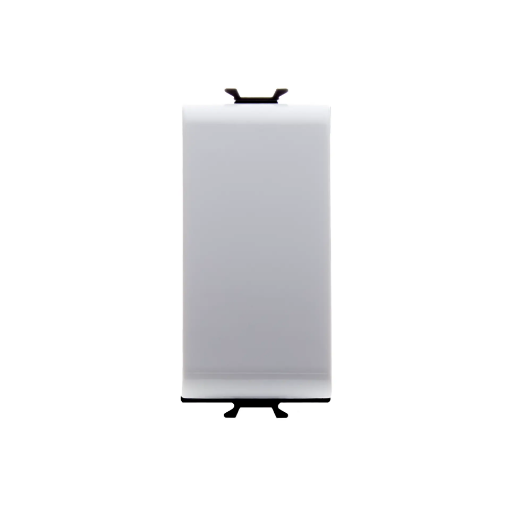

Finisaj alb lucios și construcție din tehnopolimer

GW10131 este varianta cu finisaj alb lucios. Culoarea trebuie corelată cu celelalte elemente vizibile ale configurației atunci când se urmărește un aspect uniform al aparatajului.

Produsul este realizat din tehnopolimer și respectă standardul EN 60669-1. Aceste caracteristici completează identificarea tehnică a mecanismului, însă alegerea trebuie făcută în primul rând după funcția electrică necesară.

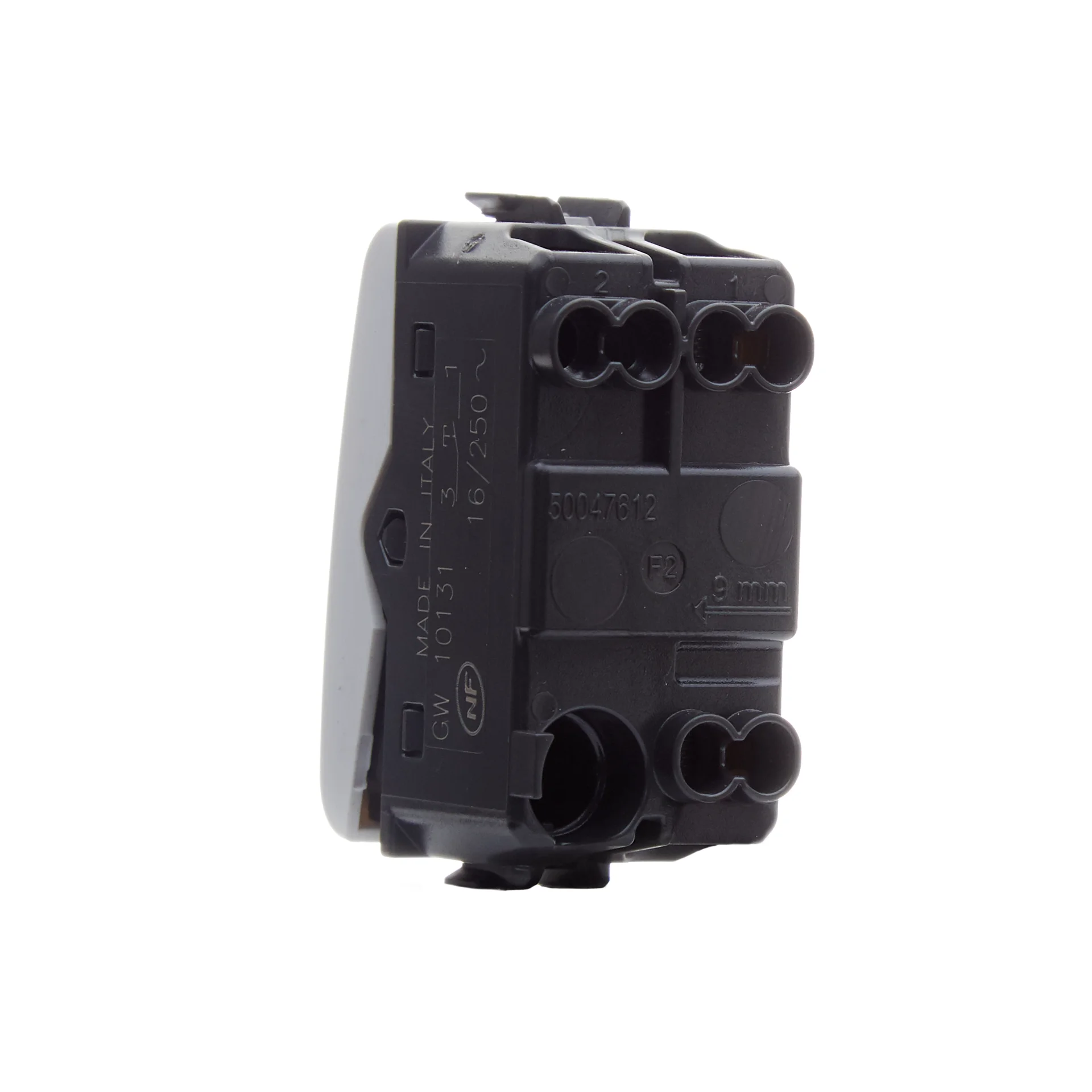

Conectarea conductoarelor

Bornele GW10131 acceptă conductoare torsadate cu secțiuni de la 0,75mm² până la maximum 2x4mm² și conductoare solide de la 0,5mm² până la maximum 2x2,5mm². Valorile indică limitele mecanice ale bornelor și nu înlocuiesc dimensionarea corectă a circuitului.

Secțiunea conductorului trebuie stabilită în funcție de instalație și de cerințele circuitului în care este montat întrerupătorul modular cu revenire.

Ce verifici înainte de alegere

GW10131 este alegerea potrivită atunci când instalația necesită un mecanism cu revenire și contact normal deschis. Codul produsului ajută la diferențierea lui de alte mecanisme ChoruSmart care pot avea același aspect exterior, dar altă funcție.

• Funcție: mecanism cu revenire.
• Tip contact: 1P NO, normal deschis.
• Curent nominal: 16A.
• Tensiune nominală: 250V.
• Format: 1 modul.
• Finisaj: alb lucios.
• Material: tehnopolimer.
• Gamă: GEWISS ChoruSmart.

Erori frecvente

Confundarea mecanismului cu un întrerupător clasic. GW10131 revine la poziția inițială după acționare. Dacă circuitul necesită menținerea mecanică a poziției, trebuie ales un alt tip de întrerupător.

Ignorarea tipului de contact. GW10131 are contact normal deschis. Un produs cu alt tip de contact poate avea alt comportament în circuit chiar dacă exteriorul este asemănător.

Alegerea doar după valoarea de 16A. Curentul nominal nu definește singur produsul. Funcția cu revenire, contactul 1P NO și tensiunea nominală de 250V trebuie verificate împreună.

Presupunerea compatibilității după lățimea de 1 modul. Produsele aparținând unor sisteme modulare diferite nu devin automat compatibile pentru că au aceeași lățime. Ansamblul trebuie configurat cu elemente compatibile GEWISS ChoruSmart.

Întrebări frecvente

Ce înseamnă întrerupător cu revenire?

Un întrerupător cu revenire revine la poziția inițială după ce este eliberat. GEWISS GW10131 funcționează astfel și este destinat circuitelor care necesită o comandă temporară, nu menținerea mecanismului într-o poziție după acționare.

Ce înseamnă contact normal deschis la GW10131?

GW10131 are un contact normal deschis, 1P NO. În poziția neacționată contactul este deschis, iar acționarea mecanismului schimbă temporar starea contactului.

Ce curent suportă GEWISS GW10131?

GEWISS GW10131 are curent nominal de 16A și tensiune nominală de 250V. Aceste valori trebuie corelate cu funcția mecanismului și cu cerințele circuitului în care va fi instalat.

Câte module ocupă GW10131?

GEWISS GW10131 ocupă 1 modul. Pentru montaj trebuie utilizate suporturi și rame compatibile cu sistemul GEWISS ChoruSmart și dimensionate după configurația completă de aparataj.

GW10131 este Chorus sau ChoruSmart?

GW10131 aparține nomenclaturii actuale GEWISS ChoruSmart. Pentru denumirea și descrierea actuală a produsului aș folosi ChoruSmart, chiar dacă termenul Chorus poate fi întâlnit în listări comerciale mai vechi.
