Intrerupator modular revenire GEWISS ChoruSmart GW10132 1P 16A 250V 1 modul alb

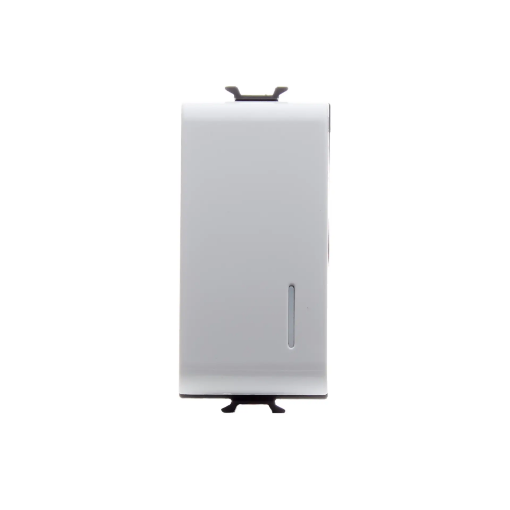

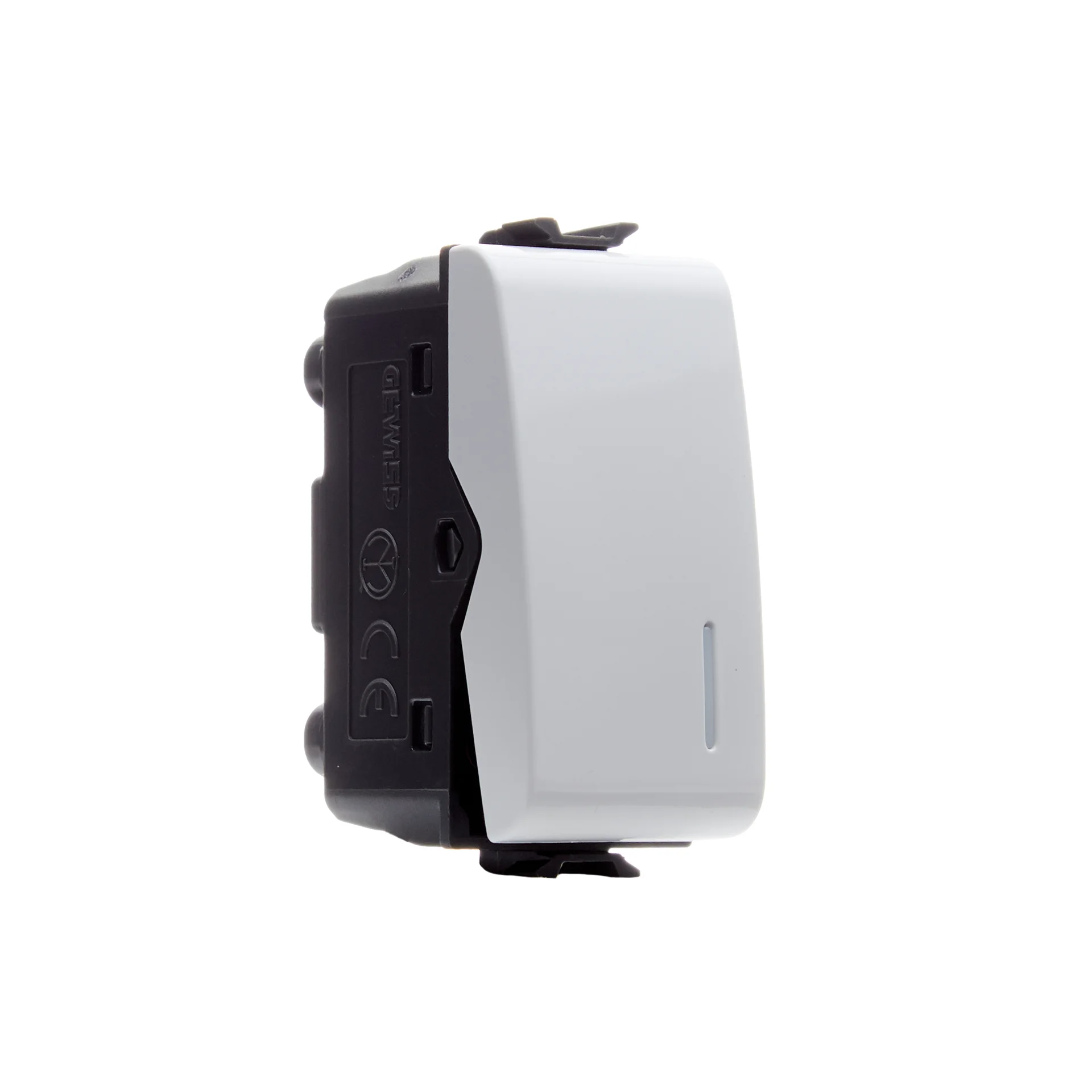

Întrerupătorul modular cu revenire GEWISS GW10132 este un buton 1P normal deschis, de 16A la 250V c.a., realizat pentru integrarea în sistemul modular ChoruSmart. Ocupă 1 modul, are finisaj alb lucios, corp din tehnopolimer și este iluminabil cu ajutorul unei unități de semnalizare LED, care nu este inclusă. Codul GW10132 identifică exact această configurație.

Modelul este relevant atunci când instalația necesită o comandă momentană, nu un întrerupător care rămâne mecanic în poziția acționată. Configurația normal deschisă trebuie verificată înainte de alegere, deoarece funcția contactului este un criteriu diferit de curentul nominal, tensiune sau dimensiunea modulară.

Ce tip de comandă oferă GEWISS GW10132

GEWISS GW10132 este clasificat de producător ca buton 1P normal deschis. În nomenclatura comercială, această construcție este întâlnită frecvent sub denumirea de întrerupător modular cu revenire. Contactul normal deschis și funcția cu revenire îl diferențiază de întrerupătoarele modulare cu poziție stabilă.

Pentru selecție, primul criteriu este funcția cerută de schema electrică. Dacă instalația necesită un buton momentan cu un singur pol și contact normal deschis, GW10132 oferă această configurație. Dacă schema cere alt tip de contact sau altă funcție de comandă, trebuie aleasă varianta corespunzătoare din aceeași familie.

16A la 250V c.a. și configurație 1P

Întrerupătorul modular cu revenire GEWISS GW10132 are curent nominal de 16A și tensiune nominală de 250V c.a. Configurația este 1P, iar produsul respectă standardul EN 60669-1. Aceste valori trebuie interpretate împreună cu funcția normal deschisă, nu separat.

Producătorul declară o durată de funcționare de 40.000 de schimbări de poziție la curent nominal, 250V c.a. și cosφ=0.6. Rezistența izolației este mai mare de 5MOhm, iar rezistența la tensiunea de test este de 2000V la 50Hz timp de 1 minut.

Un modul și finisaj alb lucios

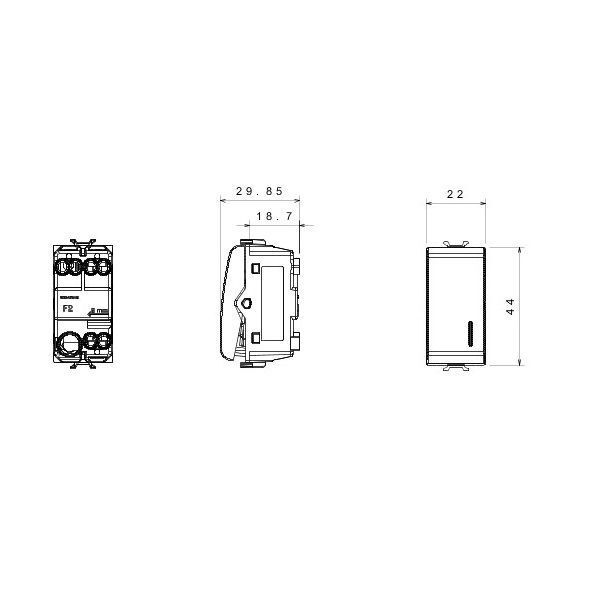

GW10132 ocupă 1 modul, ceea ce trebuie luat în calcul atunci când configurezi suportul și rama sistemului ChoruSmart. Finisajul este alb lucios, iar materialul declarat pentru dispozitiv este tehnopolimer.

Gama ChoruSmart folosește un sistem modular în care dispozitivele sunt asociate cu suporturi și plăci compatibile. Pentru alte componente din aceeași familie poți consulta aparatajul modular GEWISS Chorus și selecția generală de prize și întrerupătoare modulare. Pentru alte familii ale producătorului este disponibilă și gama GEWISS.

Funcția iluminabilă și difuzorul

GEWISS GW10132 este un dispozitiv iluminabil și prevăzut cu difuzor. Unitatea de semnalizare LED necesară pentru iluminare nu este inclusă. Această diferență contează dacă proiectul cere identificare luminoasă, deoarece existența difuzorului nu înseamnă că produsul este livrat cu LED-ul montat.

Înainte de comandă, separă deci două caracteristici: posibilitatea de iluminare este integrată în construcția dispozitivului, în timp ce unitatea LED este un element distinct. Nu considera „iluminabil” și „LED inclus” drept specificații echivalente.

Ce conductoare acceptă bornele GW10132

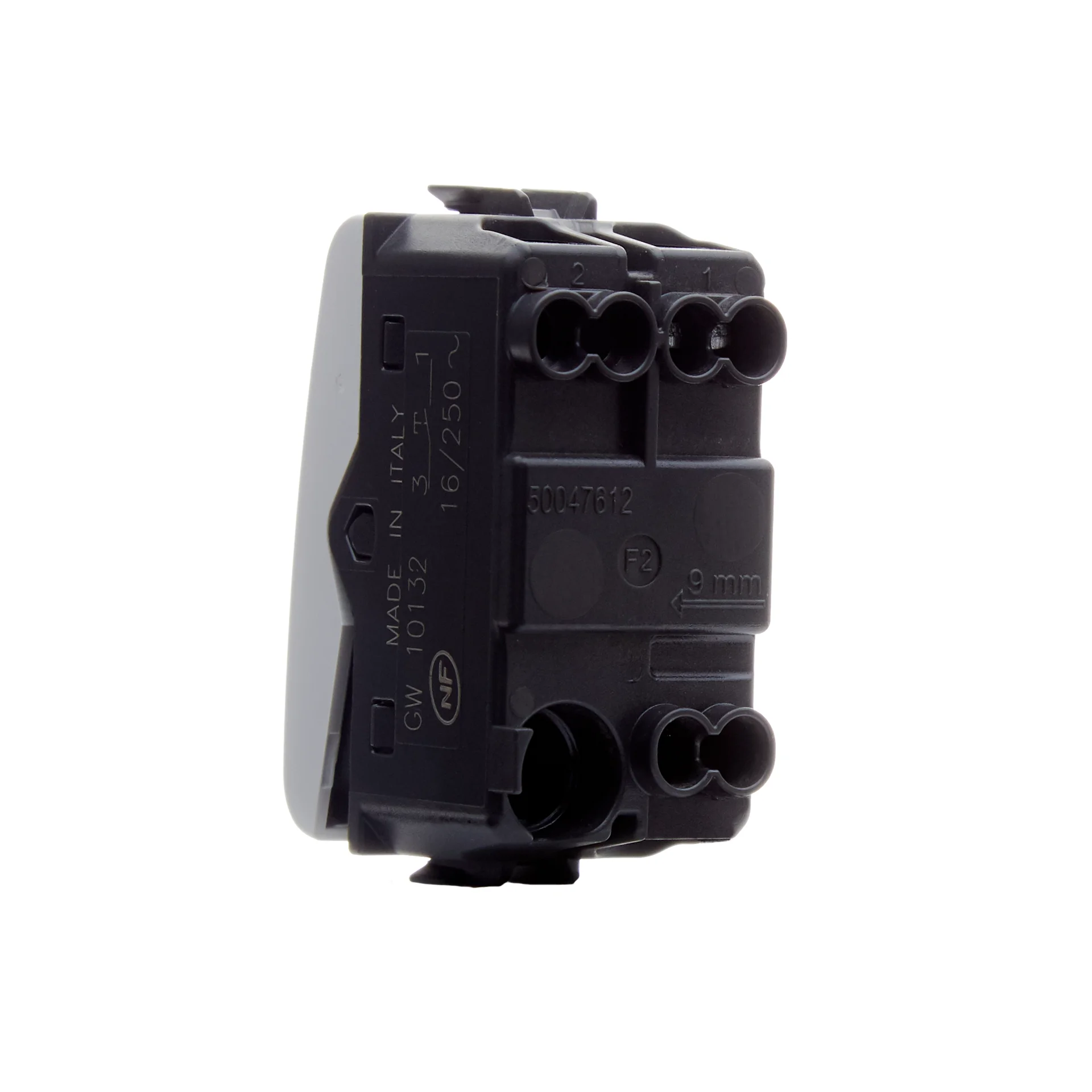

Conectarea electrică trebuie făcută în limitele declarate pentru borne. Pentru cabluri torsadate, capacitatea de strângere este de la 0.75mm² până la 2x4mm². Pentru conductoare solide, intervalul declarat este de la 0.5mm² până la 2x2.5mm².

Aceste valori descriu capacitatea bornelor dispozitivului. Secțiunea efectivă a conductorului trebuie stabilită în funcție de circuit și de cerințele instalației electrice, nu doar după secțiunea maximă pe care o poate primi borna.

Cum alegi corect GEWISS GW10132

Întrerupătorul modular cu revenire GEWISS GW10132 trebuie ales după funcție înainte de aspect. Verifică dacă schema necesită un buton normal deschis 1P, apoi confirmă valorile de 16A și 250V c.a., lățimea de 1 modul și compatibilitatea cu sistemul modular utilizat.

• Confirmă funcția de buton cu revenire și contact normal deschis.
• Verifică configurația 1P.
• Confirmă curentul nominal de 16A.
• Verifică tensiunea nominală de 250V c.a..
• Ține cont de dimensiunea de 1 modul.
• Dacă ai nevoie de iluminare, verifică separat unitatea LED necesară.

Erori frecvente

Confundarea GEWISS GW10132 cu un întrerupător cu poziție stabilă

GEWISS GW10132 este un buton cu revenire, cu contact 1P normal deschis. Nu trebuie ales doar pentru că are 16A și se potrivește dimensional într-un sistem modular. Funcția contactului trebuie să corespundă schemei electrice în care va fi utilizat.

Presupunerea că GEWISS GW10132 include LED-ul

GEWISS GW10132 este iluminabil și are difuzor, însă unitatea de semnalizare LED nu este inclusă. Dacă instalația necesită iluminarea butonului, componenta de semnalizare trebuie verificată separat înainte de configurarea ansamblului.

Alegerea GW10132 numai după dimensiunea de 1 modul

Dimensiunea de 1 modul nu identifică singură produsul. GW10132 este 1P, normal deschis, 16A și 250V c.a. Un alt dispozitiv de 1 modul poate avea altă funcție, altă configurație a contactelor sau alți parametri electrici.

Întrebări frecvente

GEWISS GW10132 este întrerupător sau buton cu revenire?

GEWISS GW10132 este definit tehnic de producător ca buton 1P normal deschis și este comercializat uzual ca întrerupător cu revenire. Funcția este momentană, iar contactul normal deschis reprezintă unul dintre criteriile principale de identificare a modelului.

Ce curent și tensiune are GEWISS GW10132?

GEWISS GW10132 are curent nominal de 16A și tensiune nominală de 250V c.a. Aceste valori trebuie verificate împreună cu configurația 1P și contactul normal deschis pentru a confirma că dispozitivul corespunde schemei electrice.

GEWISS GW10132 are LED inclus?

GEWISS GW10132 nu include unitatea LED. Dispozitivul este iluminabil și este prevăzut cu difuzor, însă producătorul precizează că unitățile de semnalizare LED pentru articolele iluminabile nu sunt incluse.

Câte module ocupă GEWISS GW10132?

GEWISS GW10132 ocupă 1 modul și are finisaj alb lucios. Dimensiunea modulară trebuie verificată împreună cu suportul și placa utilizate în configurația ChoruSmart.

Ce secțiuni de conductor acceptă bornele GW10132?

GEWISS GW10132 acceptă conductoare torsadate de la 0.75mm² până la 2x4mm² și conductoare solide de la 0.5mm² până la 2x2.5mm². Aceste limite descriu capacitatea mecanică de strângere a bornelor.
