Intrerupator modular simplu GEWISS Chorus GW14001 1P 16AX 1 modul titan

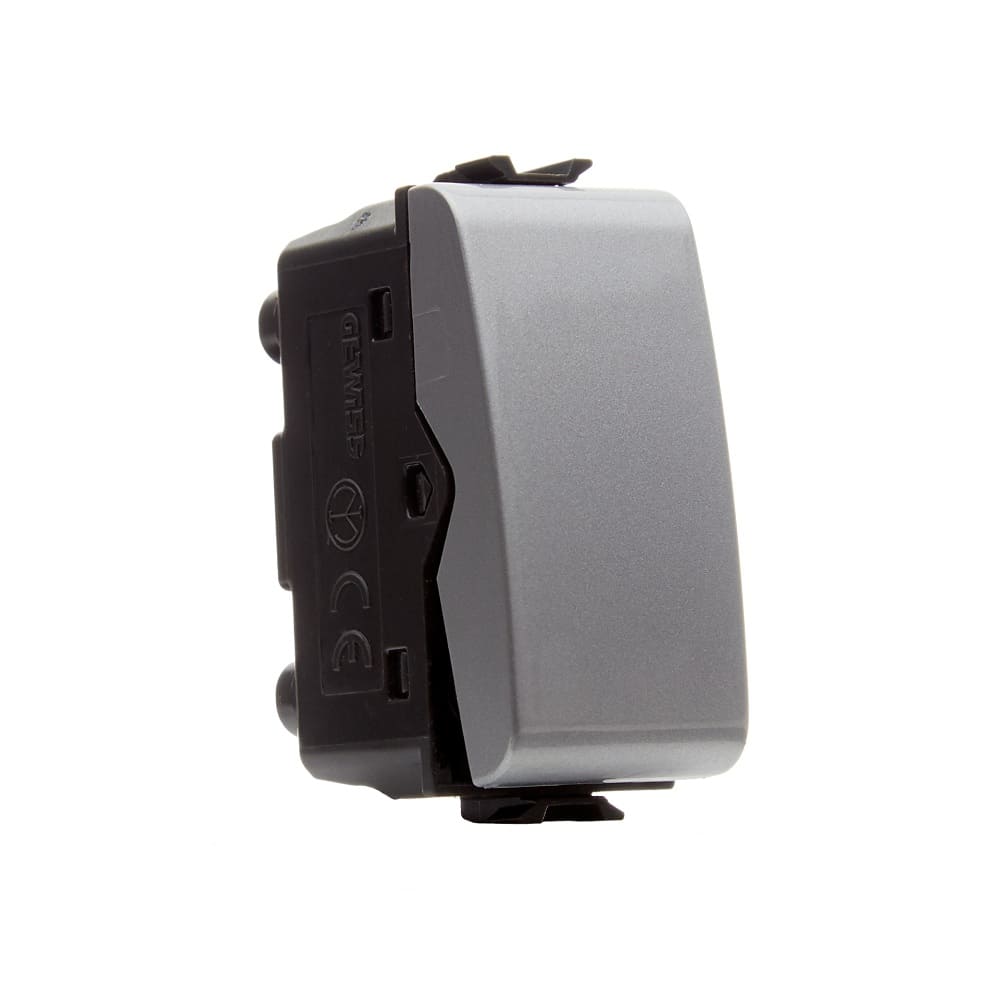

Întrerupătorul modular simplu GEWISS Chorus GW14001 este un mecanism unidirecțional 1P, de 16AX la 250V AC, cu lățime de 1 modul și finisaj titan lucios. Varianta GW14001 are buton neutru, borne cu șurub și corp din tehnopolimer. Pentru lămpi LED alimentate la 230V, GEWISS declară o putere nominală de 200W. Configurația îl face ușor de diferențiat de mecanismele bidirecționale, de variantele iluminabile și de întrerupătoarele din aceeași familie care ocupă două module.

Ce tip de întrerupător este GEWISS GW14001?

Întrerupătorul GEWISS GW14001 este un mecanism unidirecțional 1P. Aceasta este funcția electrică declarată pentru codul GW14001 și reprezintă primul criteriu care trebuie verificat atunci când este ales un mecanism din gama Chorus/ChoruSmart. În aceeași familie există și mecanisme bidirecționale sau intermediare cu alte coduri, astfel că asemănarea de finisaj nu înseamnă automat aceeași funcție.

Valoarea nominală este de 16AX la 250V AC. Marcajul 16AX trebuie păstrat ca atare în evaluarea produsului, deoarece este parametrul declarat pentru acest mecanism. Pentru sarcini LED există separat o valoare nominală de 200W la 230V, utilă atunci când întrerupătorul este analizat pentru un circuit de iluminat cu lămpi LED.

Format de 1 modul și finisaj titan lucios

GW14001 ocupă 1 modul, ceea ce îl plasează între mecanismele compacte ale gamei. Numărul de module este important pentru configurarea ansamblului modular, deoarece trebuie corelat cu suportul și cu celelalte dispozitive care vor ocupa spațiul disponibil. GEWISS oferă în aceeași familie și întrerupătoare de 2 module, astfel că modelul și lățimea modulară trebuie verificate împreună.

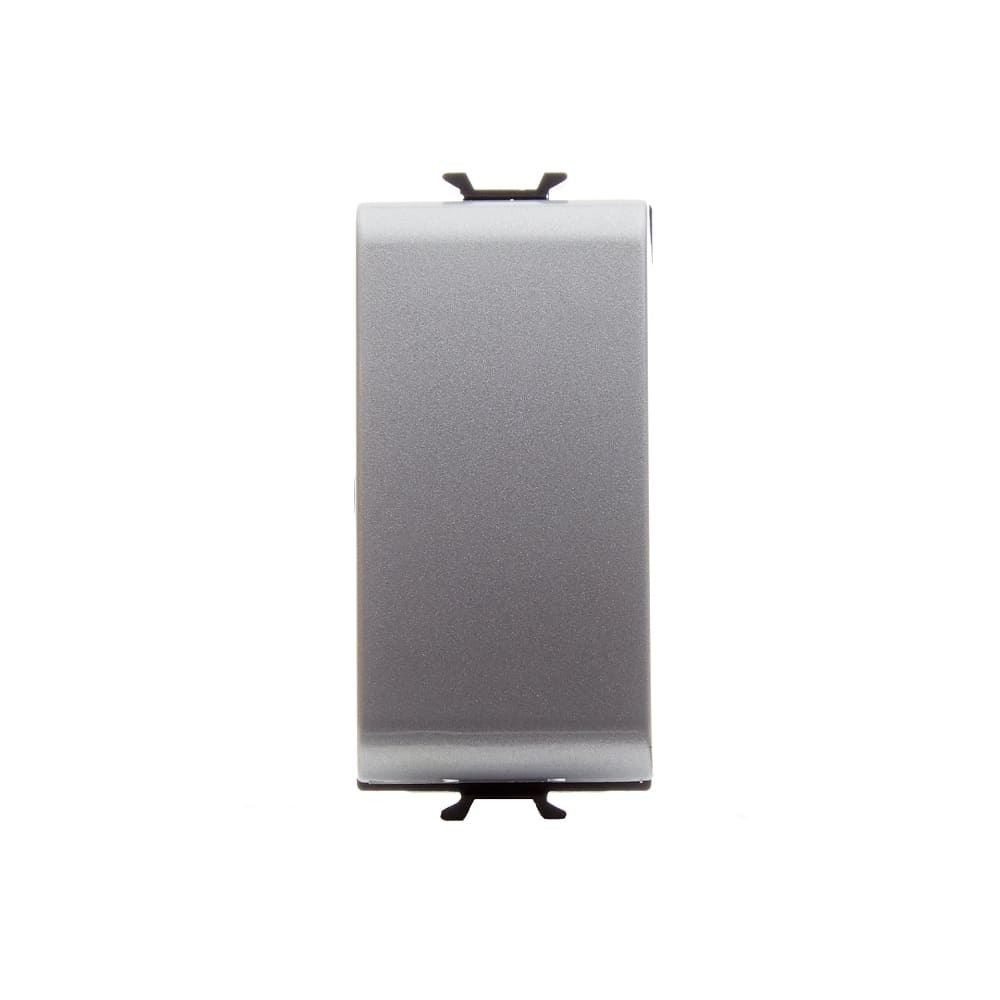

Finisajul este titan lucios, iar materialul declarat este tehnopolimer. Produsul aparține familiei de dispozitive modulare GEWISS ChoruSmart cu finisaj titan lucios. Pentru continuitate estetică și funcțională într-un ansamblu, mecanismul trebuie ales împreună cu elementele compatibile ale sistemului modular.

Pentru alte mecanisme din aceeași familie poate fi consultată selecția de aparataj GEWISS Chorus, iar pentru alte produse ale producătorului este disponibilă pagina GEWISS.

Borne cu șurub și capacitatea de strângere

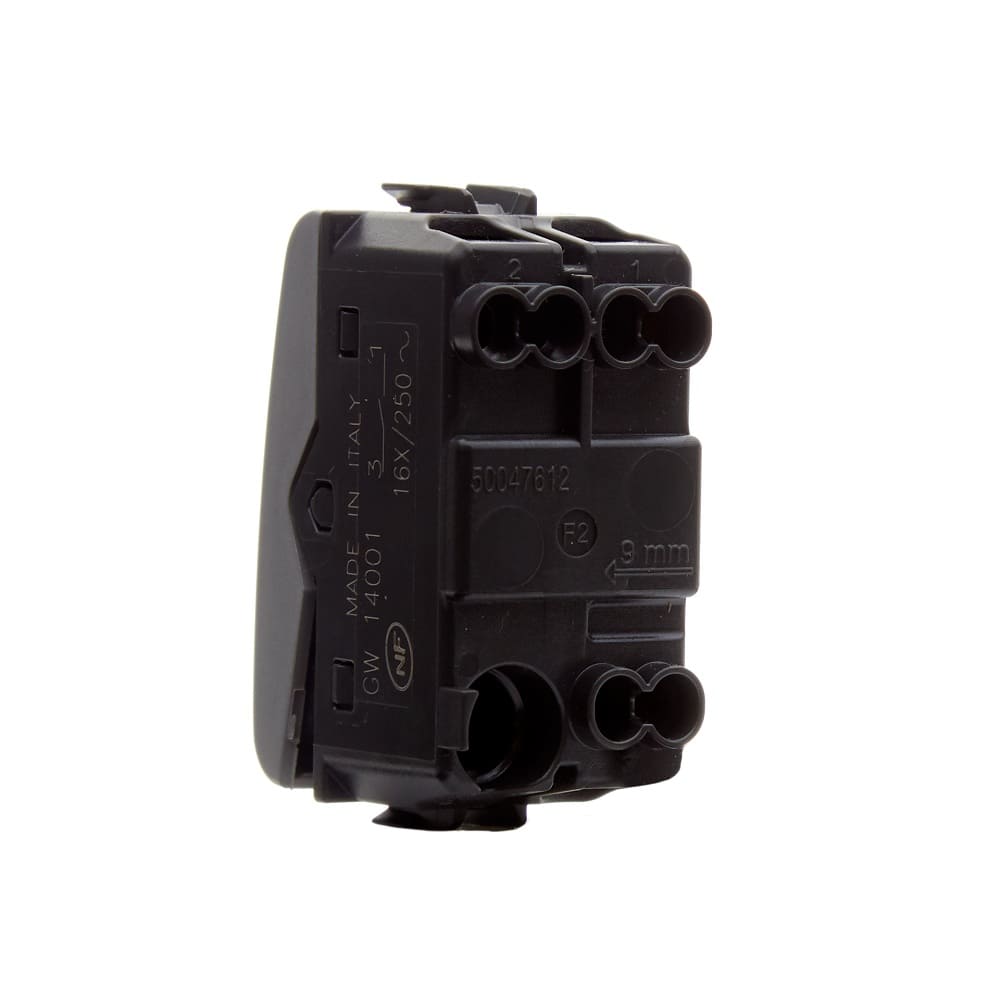

Întrerupătorul modular simplu GEWISS Chorus GW14001 folosește borne cu șurub. Pentru cabluri torsadate, capacitatea de strângere declarată este de la 0.75mm² până la 2 x 4mm². Pentru cabluri solide, intervalul declarat este de la 0.5mm² până la 2 x 2.5mm². Aceste valori sunt utile pentru verificarea compatibilității dintre conductorii utilizați și bornele mecanismului.

Rezistența prinderii bornei la tracțiunea cablului este declarată la peste 50N. Informația completează datele sistemului de conectare și permite evaluarea produsului pe baza parametrilor tehnici concreți, nu doar după aspect sau numărul de module.

Date tehnice relevante pentru alegere

GW14001 este realizat conform standardului EN 60669-1. Rezistența izolației declarată este mai mare de 5MΩ, iar rezistența la tensiunea de test este de 2000V la 50Hz timp de 1 minut.

Pentru funcționarea prelungită sunt declarate 40.000 de schimbări de poziție la In, 250V AC și cosφ 0.6. Sunt specificate și o termopresiune cu bilă de 125°C, respectiv un test cu fir incandescent la 850°C. Acești parametri permit compararea modelului GW14001 cu alte mecanisme atunci când selecția trebuie făcută după cerințe tehnice concrete.

Ce trebuie verificat înainte de alegerea modelului GW14001?

Întrerupătorul GEWISS GW14001 trebuie ales atunci când cerința corespunde unui mecanism unidirecțional 1P, de 16AX la 250V AC, cu 1 modul și finisaj titan lucios. Dacă este necesară o altă funcție de comutație, o variantă iluminabilă sau un mecanism de 2 module, trebuie verificat codul dedicat acelei configurații.

GW14001 are buton neutru și nu este descris ca variantă iluminabilă. În aceeași familie, GW14002 este un întrerupător 1P de 16AX, iluminabil, cu difuzor, iar GW14003 este o variantă iluminabilă cu lentilă neutră înlocuibilă. Toate ocupă 1 modul și au finisaj titan, de aceea funcția și codul produsului sunt criterii mai sigure decât asemănarea vizuală.

Erori frecvente

Confundarea întrerupătorului GEWISS GW14001 cu un mecanism bidirecțional

Întrerupătorul GEWISS GW14001 este unidirecțional 1P. În aceeași familie există mecanisme bidirecționale, precum GW14051, care au o funcție diferită. Alegerea doar după valoarea de 16AX, numărul de module sau culoarea titan poate conduce la selectarea unui mecanism cu altă funcție electrică.

Confundarea GW14001 cu variantele iluminabile

Întrerupătorul GEWISS GW14001 are buton neutru și nu este varianta iluminabilă. GW14002 și GW14003 sunt coduri distincte pentru mecanisme iluminabile de 1 modul și 16AX. Dacă această funcție este necesară, codul exact trebuie verificat înainte de alegere.

Întrebări frecvente

Întrerupătorul GEWISS GW14001 este iluminabil?

Întrerupătorul GEWISS GW14001 nu este declarat ca variantă iluminabilă și are buton neutru. Pentru mecanisme iluminabile de 1 modul și 16AX există codurile GW14002 și GW14003.

Ce putere pentru lămpi LED este declarată pentru GW14001?

Întrerupătorul GEWISS GW14001 are o putere nominală declarată de 200W pentru lămpi LED alimentate la 230V. Această valoare este specificată separat de valoarea nominală de 16AX la 250V AC.

Ce diferențiază GW14001 de GW14051?

Întrerupătorul GEWISS GW14001 este un mecanism unidirecțional 1P, în timp ce GW14051 este un mecanism bidirecțional 1P. Ambele pot avea 1 modul, 16AX și finisaj titan, dar funcția de comutație este diferită.

Ce tip de borne are întrerupătorul GEWISS GW14001?

Întrerupătorul GEWISS GW14001 folosește borne cu șurub. Sunt declarate capacități diferite de strângere pentru cabluri torsadate și solide, astfel că tipul și secțiunea conductorului trebuie comparate cu datele tehnice ale mecanismului.
