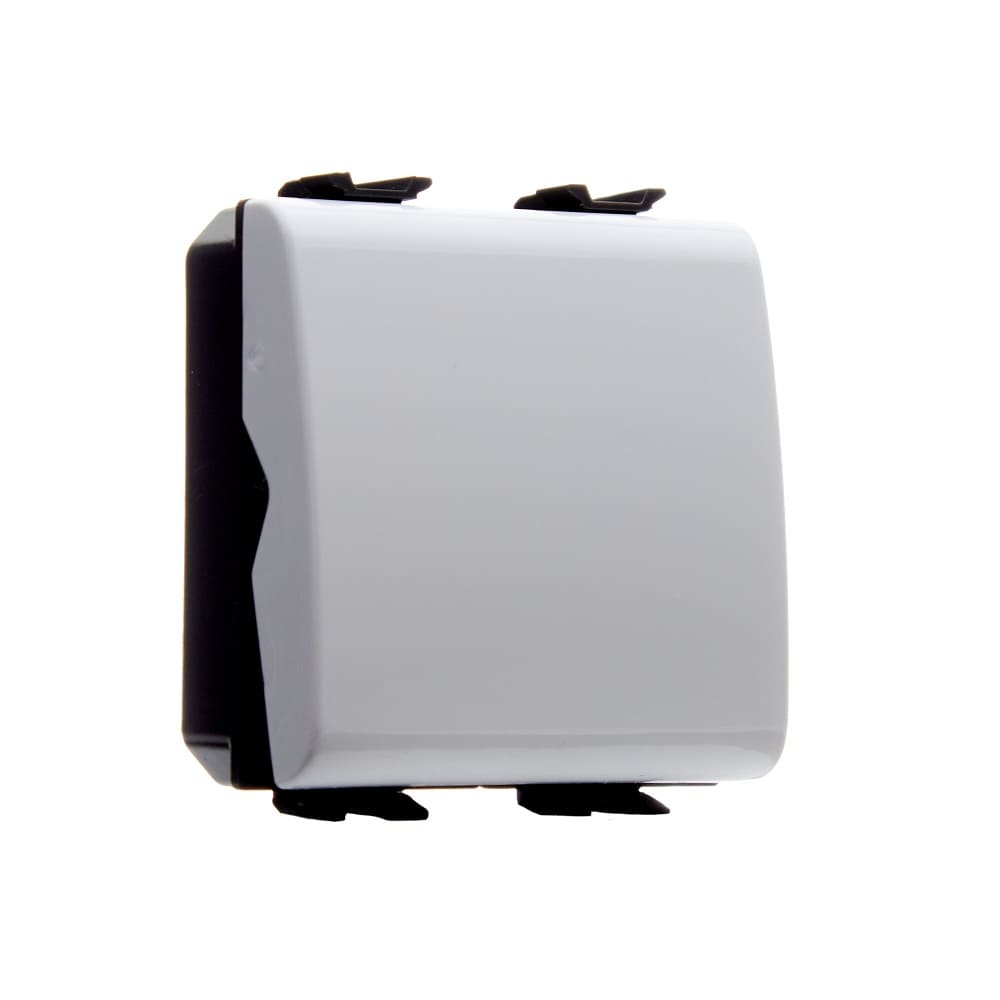

Intrerupator GEWISS 2 module GW10031 este un mecanism unidirecțional 1P din gama ChoruSmart, cu valoare nominală de 16AX la 250V AC și finisaj alb lucios. Ocupă două module și este destinat unei comenzi simple, astfel încât alegerea lui trebuie făcută după funcția circuitului, capacitatea modulară a configurației și tipul sarcinii care va fi comandată.
Un criteriu important pentru GW10031 este valoarea declarată pentru iluminat LED: 200W la 230V. Această limită este mai utilă în alegerea pentru un circuit de iluminat decât simpla citire a valorii 16AX, deoarece permite verificarea separată a sarcinii LED conectate.
Când este potrivit GW10031
GW10031 este potrivit atunci când instalația cere un întrerupător unidirecțional 1P, cu comandă simplă și format de 2 module. Funcția trebuie stabilită înainte de finisaj sau de dimensiunea mecanismului, deoarece un întrerupător simplu nu îndeplinește același rol ca un mecanism bidirecțional sau intermediar.
Dacă un circuit trebuie doar deschis sau închis prin acest tip de comandă, GW10031 poate fi evaluat după sarcina electrică și după configurația ChoruSmart. Dacă proiectul cere o altă logică de comandă, trebuie ales mecanismul corespunzător acelei funcții, chiar dacă aspectul exterior este asemănător.
Această diferențiere este importantă mai ales când cauți un intrerupator GEWISS 2 module: numărul de module descrie spațiul ocupat în aparataj, nu funcția electrică.
Ce înseamnă 16AX la GW10031
GEWISS declară pentru GW10031 o caracteristică nominală de 1P - 16AX la 250V AC. În denumirea produsului este mai corect să păstrăm 16AX, nu să reducem informația la „16A”, deoarece aceasta este valoarea tehnică specificată pentru mecanism.
Valoarea nominală nu trebuie însă folosită singură pentru alegerea întrerupătorului. Tipul sarcinii contează, iar pentru lămpi LED la 230V producătorul indică separat o putere nominală de 200W. Prin urmare, un circuit LED nu trebuie dimensionat pornind de la ideea că „16AX” înseamnă automat orice sarcină până la o valoare calculată doar din tensiune și curent.
Pentru iluminat LED, reperul direct al acestui mecanism este limita de 200W declarată pentru lămpi LED la 230V.
De ce contează puterea de 200W pentru LED
GW10031 are o putere nominală declarată de 200W pentru lămpi LED alimentate la 230V. Această valoare trebuie verificată față de sarcina totală a corpurilor sau surselor de lumină comandate de întrerupător.
Dacă un circuit include mai multe lămpi LED, puterile lor nu trebuie privite individual atunci când același mecanism le comandă împreună. Criteriul relevant este sarcina totală care ajunge să fie comutată de GW10031, în limitele specificate pentru produs.
Asta face diferența dintre o alegere bazată doar pe expresia generică „întrerupător 16A” și una bazată pe utilizarea reală. Pentru iluminatul LED, limita declarată pentru LED este informația care răspunde direct întrebării dacă mecanismul se încadrează în sarcina planificată.
Formatul de 2 module și configurația ChoruSmart
Intrerupator GEWISS 2 module GW10031 ocupă două module în configurația ChoruSmart. Acest spațiu trebuie inclus în calculul întregului punct de aparataj înainte de alegerea suportului și a ramei decorative.
Numărul de module nu indică numărul de comenzi și nici numărul de circuite. GW10031 este un singur mecanism cu lățime de 2 module. Dacă lângă el sunt montate prize, alte întrerupătoare sau dispozitive modulare, spațiul ocupat de fiecare se însumează pentru a stabili configurația finală.
Pentru alte mecanisme compatibile ca familie poți consulta întrerupătoarele GEWISS Chorus și gama de aparataj modular GEWISS Chorus.
Alb lucios și buton neutru

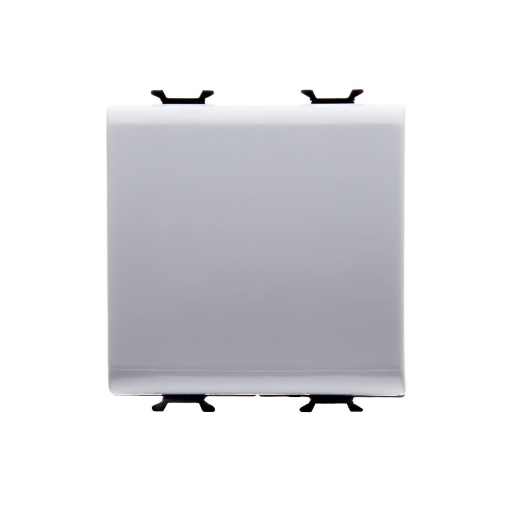

GW10031 este varianta alb lucios, cu buton neutru. „Neutru” descrie aici aspectul butonului, fără simbol sau funcție de semnalizare declarată pentru acest cod. Dacă proiectul cere un întrerupător iluminabil, cu lentilă sau cu alt tip de identificare vizuală, trebuie verificat un cod diferit din gamă.
Această distincție este utilă deoarece în aceeași familie există mecanisme apropiate ca dimensiune și funcție de bază, dar cu variante diferite de buton și semnalizare. Codul GW10031 identifică varianta simplă, alb lucios, de 2 module.
Pentru continuitate vizuală într-o configurație cu mai multe mecanisme, culoarea și finisajul trebuie urmărite împreună cu seria și codurile componentelor.
Bornele și conductoarele admise

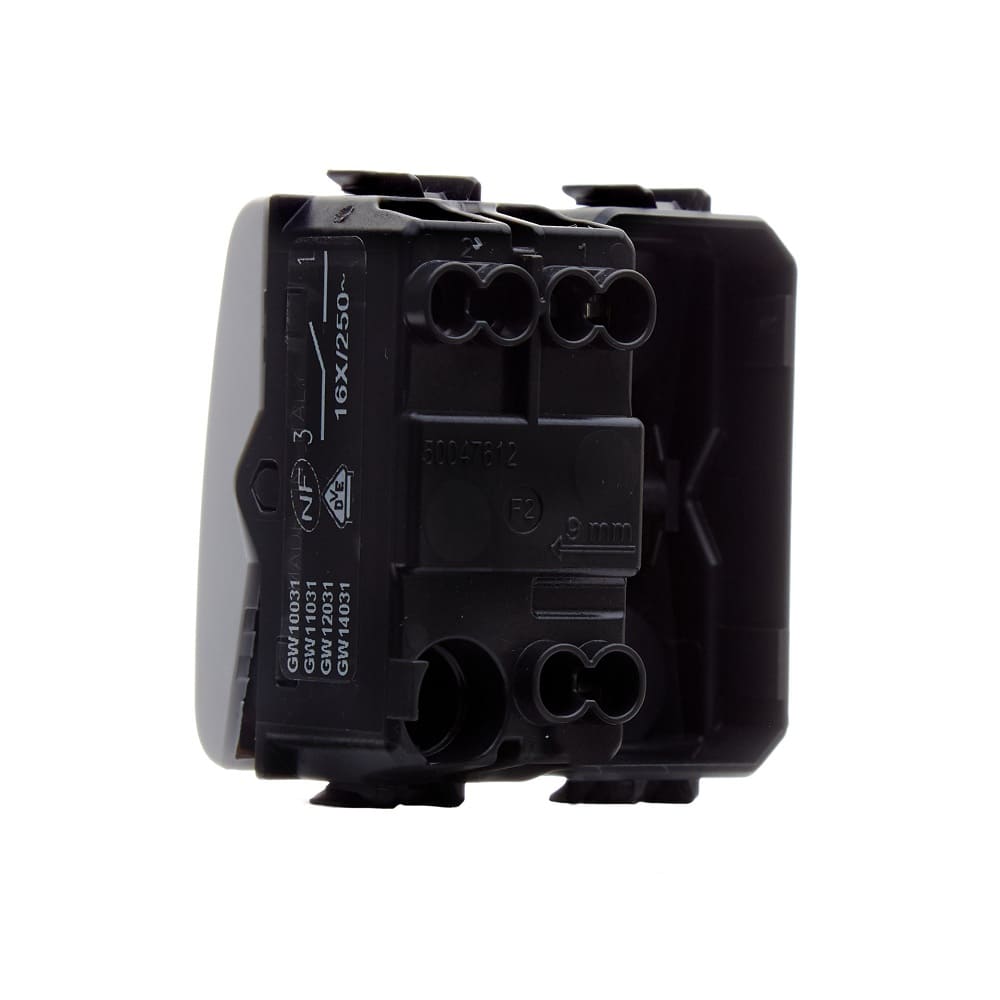

GW10031 permite conectarea conductoarelor în limitele mecanice declarate pentru bornele sale. Pentru conductoare torsadate este indicat intervalul 0,75mm² până la 2x4mm², iar pentru conductoare solide intervalul este 0,5mm² până la 2x2,5mm².
Aceste valori arată capacitatea de strângere a bornelor și nu reprezintă o recomandare universală pentru dimensionarea conductorului. Secțiunea utilizată efectiv trebuie să rezulte din proiectarea circuitului și din condițiile instalației.
Este importantă această separare deoarece o bornă care acceptă mecanic o anumită secțiune nu stabilește singură curentul admis al întregului traseu electric.
Cum verifici dacă GW10031 este alegerea corectă
GW10031 trebuie ales numai după ce sunt confirmate funcția de întrerupător unidirecțional, sarcina circuitului și necesarul de 2 module. Finisajul alb lucios este ultimul criteriu de diferențiere, nu primul.
- Verifică funcția: GW10031 este un întrerupător unidirecțional 1P.
- Verifică sarcina: caracteristica nominală este 16AX la 250V AC.
- Pentru LED: respectă puterea nominală declarată de 200W la 230V.
- Calculează modularitatea: mecanismul ocupă 2 module ChoruSmart.
- Confirmă varianta: GW10031 este alb lucios, cu buton neutru.
- Completează ansamblul: suportul și rama se aleg în funcție de configurația modulară finală.
Pentru alte componente ale aceluiași producător poate fi consultată gama GEWISS. Într-o configurație nouă, este mai sigur să stabilești întâi funcțiile și modulele necesare și abia apoi variantele de finisaj.
Erori frecvente
Confundarea GW10031 cu orice întrerupător de 16A
GW10031 este specificat 1P - 16AX, nu trebuie tratat generic drept un întrerupător de 16A fără alte criterii. Funcția unidirecțională și sarcina comandată sunt la fel de importante. Pentru lămpi LED la 230V există și limita separată de 200W, care trebuie respectată.
Alegerea GW10031 pentru un circuit LED doar după 16AX
Pentru GW10031, sarcina LED trebuie verificată după valoarea de 200W declarată pentru lămpi LED la 230V. Folosirea exclusivă a caracteristicii 16AX poate conduce la o interpretare greșită a capacității mecanismului pentru acest tip de iluminat.
Confundarea celor 2 module cu două întrerupătoare
Intrerupator GEWISS 2 module GW10031 este un singur mecanism care ocupă două module. Cifra 2 descrie lățimea modulară, nu două comenzi independente. Dacă sunt necesare mai multe funcții, acestea trebuie construite din mecanismele corespunzătoare și incluse în calculul total de module.
Presupunerea că GW10031 include rama și suportul
GW10031 este mecanismul de comandă al configurației ChoruSmart. Rama decorativă și suportul au roluri separate și se aleg în funcție de ansamblul modular final. Comandarea mecanismului singur nu trebuie confundată cu achiziția unei configurații complete de aparataj.
Întrebări frecvente
GW10031 este un întrerupător simplu?
GEWISS GW10031 este un întrerupător unidirecțional 1P, utilizat ca mecanism de comandă simplă. Are caracteristica nominală 16AX la 250V AC, ocupă 2 module ChoruSmart și este varianta alb lucios cu buton neutru.
Ce putere LED poate comanda GEWISS GW10031?
GEWISS GW10031 are o putere nominală declarată de 200W pentru lămpi LED la 230V. Dacă sunt comandate mai multe surse LED prin același mecanism, trebuie verificată sarcina totală a circuitului față de această valoare, nu doar puterea fiecărei lămpi separat.
Câte module ocupă GW10031?
GW10031 ocupă 2 module în sistemul ChoruSmart. Cele două module reprezintă lățimea mecanismului. Pentru alegerea suportului și a ramei trebuie adunate și modulele ocupate de celelalte mecanisme prevăzute în aceeași configurație.
GW10031 are LED de semnalizare?
GW10031 este varianta cu buton neutru și nu este modelul iluminabil din această familie. Dacă este necesară semnalizare sau iluminare integrată în mecanism, trebuie verificată o variantă ChoruSmart destinată explicit acestei funcții, nu presupusă pe baza aspectului similar.
Ce culoare are întrerupătorul GEWISS GW10031?
GEWISS GW10031 are culoare albă cu finisaj lucios. Codul exact este important dacă într-o configurație sunt folosite mai multe mecanisme ChoruSmart și se urmărește același finisaj la toate componentele vizibile.
