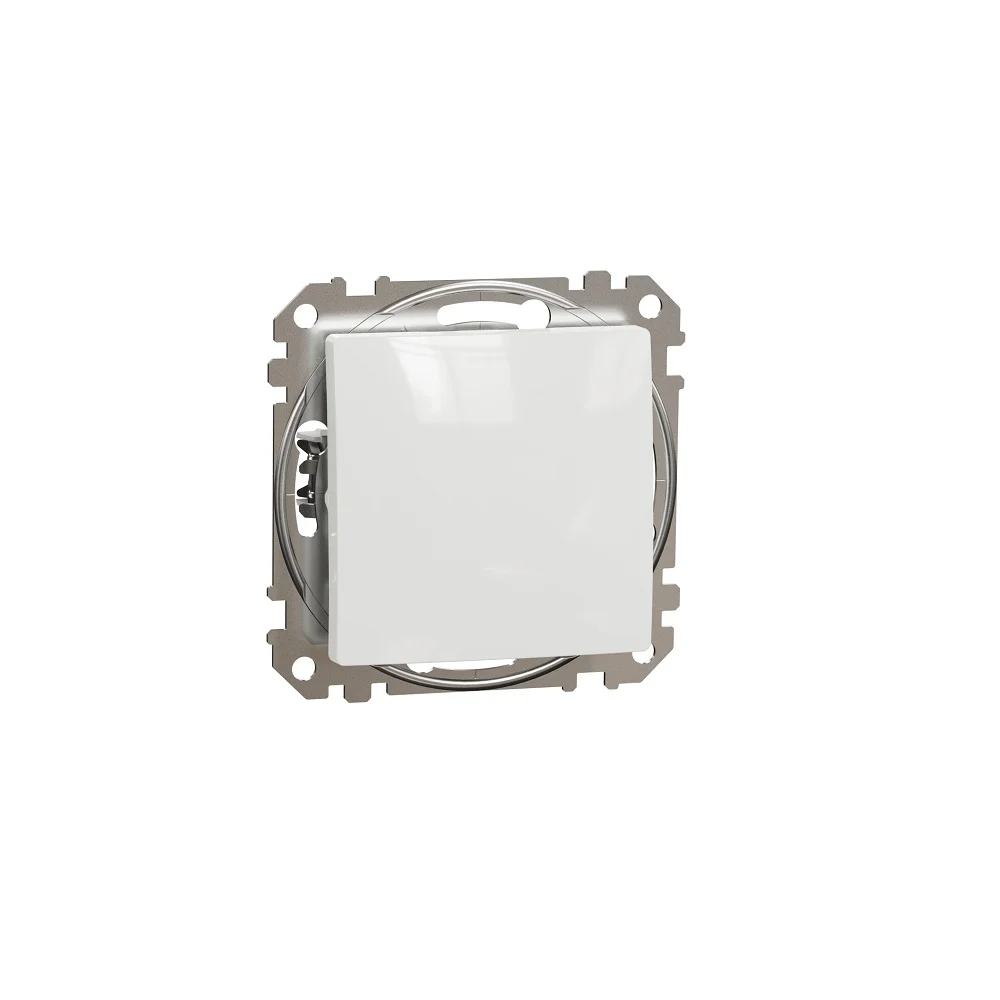

Intrerupator simplu SCHNEIDER Sedna Design 10AX alb lucios SDD111101

Întrerupătorul simplu SCHNEIDER Sedna Design SDD111101 este un mecanism încastrat pentru controlul unui circuit de iluminat, cu o clapetă, curent nominal de 10 AX la 250 V c.a. și finisaj alb lucios. Face parte din gama Sedna și se livrează ca mecanism cu suport de fixare. Formatul de 73 x 73 mm, bornele fără șurub și aspectul specific Sedna Design îl recomandă atunci când este necesar un întrerupător simplu care să păstreze aceeași linie vizuală cu restul aparatajului din gamă.

Modelul SDD111101 trebuie diferențiat de celelalte funcții disponibile în familia Sedna. Acesta este un întrerupător simplu, nu un întrerupător dublu, cap scară, cruce, bipolar sau cu revenire. Funcția exactă este unul dintre cele mai importante criterii de verificat atunci când aparatajul este ales pentru o instalație nouă sau pentru completarea unei configurații Sedna existente.

Ce caracteristici are întrerupătorul simplu SCHNEIDER Sedna Design SDD111101?

Întrerupătorul simplu SCHNEIDER Sedna Design SDD111101 este un aparat electromecanic destinat funcției de control. Schneider îl specifică drept întrerupător cu funcție simplă, o singură clapetă și un curent nominal de 10 AX la 250 V c.a. Puterea indicată în documentația tehnică este de 2300 W.

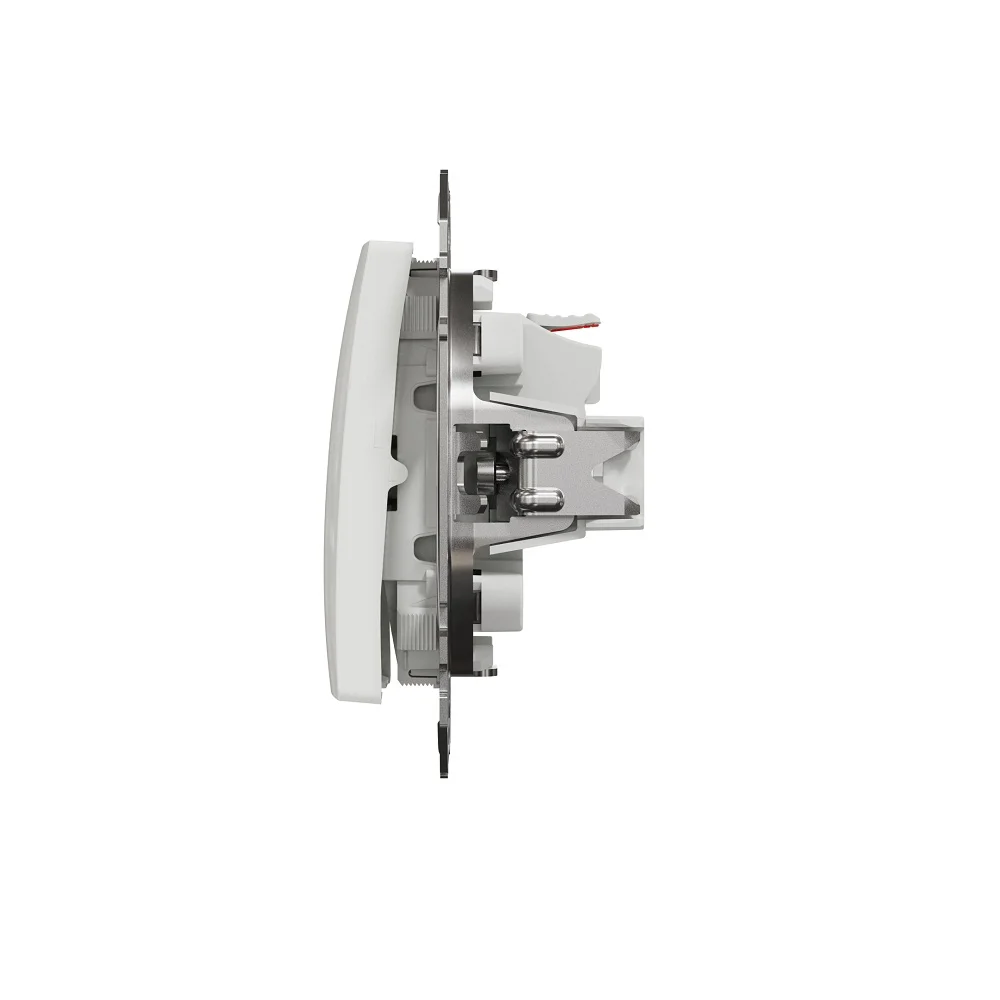

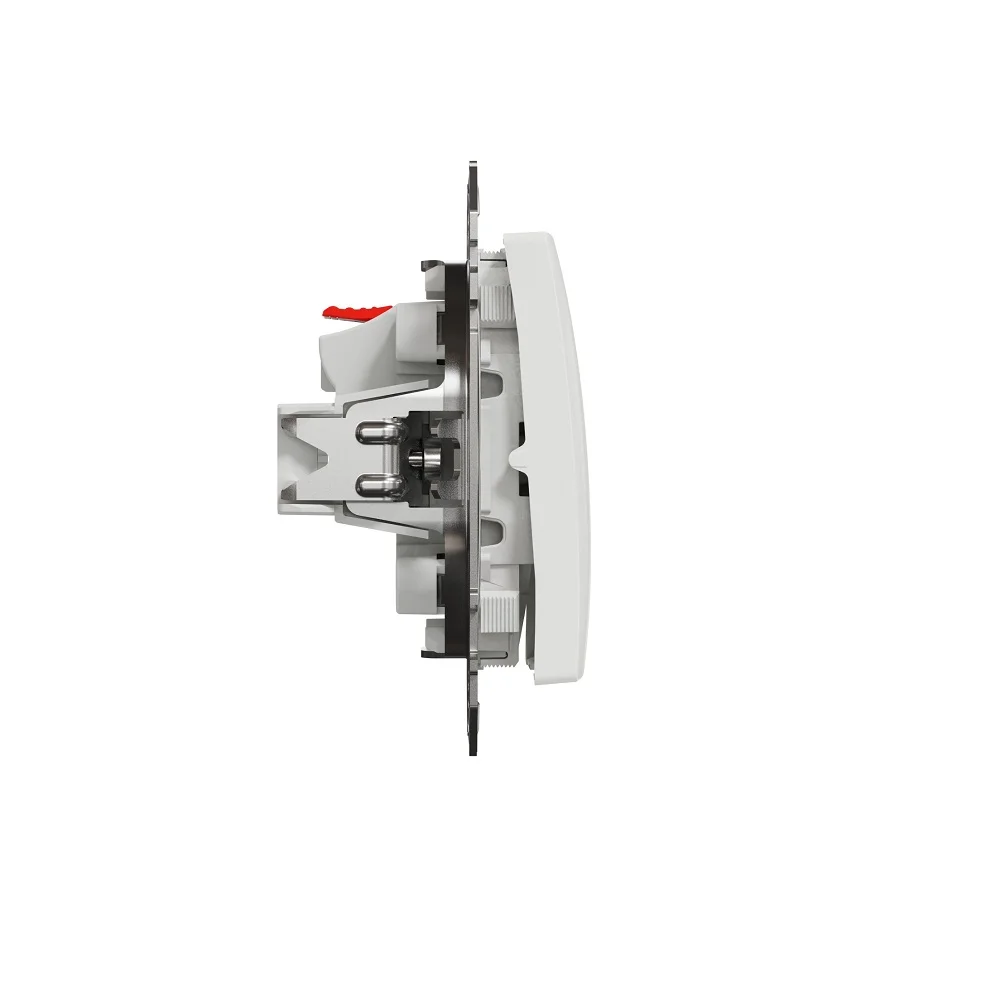

Produsul are culoare albă și finisaj lucios. Dimensiunile sunt de 73 mm înălțime, 73 mm lățime și 37 mm adâncime, iar adâncimea părții vizibile este de 24 mm. Gradul de protecție este IP20. Aceste date permit verificarea variantei fără a o confunda cu mecanisme Sedna cu altă funcție, alt finisaj sau alte caracteristici.

Forma de livrare este mecanism cu suport de fixare. Acest detaliu este relevant atunci când sunt selectate componentele necesare pentru un ansamblu Sedna Design, deoarece mecanismul și elementele decorative ale unei configurații trebuie identificate separat în funcție de soluția dorită.

Funcție simplă pentru controlul unui circuit

Funcția modelului SDD111101 este simplă. În utilizare, aceasta înseamnă comandarea unui circuit de iluminat dintr-un singur punct. Este diferența practică principală față de un întrerupător cap scară, destinat unei alte configurații de comandă, sau față de un întrerupător dublu, care dispune de două clapete și controlează două circuite.

Această distincție este importantă deoarece aparatele din aceeași familie Sedna pot avea un aspect foarte apropiat. Culoarea albă, formatul și designul comun al gamei nu indică funcția electrică. Pentru modelul de față, reperul sigur rămâne combinația funcție simplă + 10 AX + alb + SDD111101.

Finisaj alb lucios din gama Sedna Design

Întrerupătorul simplu SCHNEIDER Sedna Design SDD111101 are suprafață cu finisaj lucios și culoare albă. Este o combinație potrivită pentru configurațiile în care prizele, întrerupătoarele și celelalte elemente de aparataj sunt alese din aceeași linie Sedna, pentru continuitate vizuală.

Dincolo de aspect, codul produsului trebuie urmărit atunci când se completează un ansamblu existent. Sedna Design include mai multe funcții și culori, iar alegerea doar după aspect poate conduce la confundarea mecanismelor. SDD111101 identifică exact întrerupătorul simplu alb.

Montaj încastrat și borne fără șurub

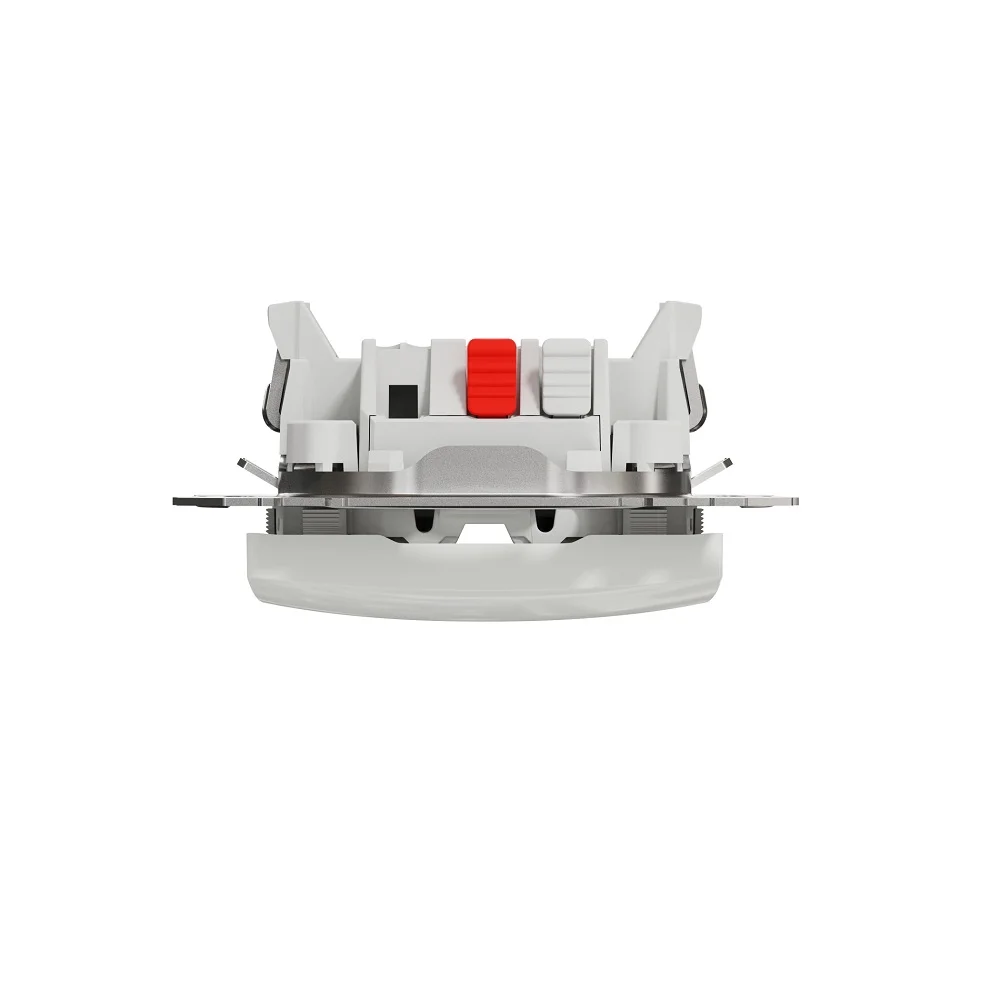

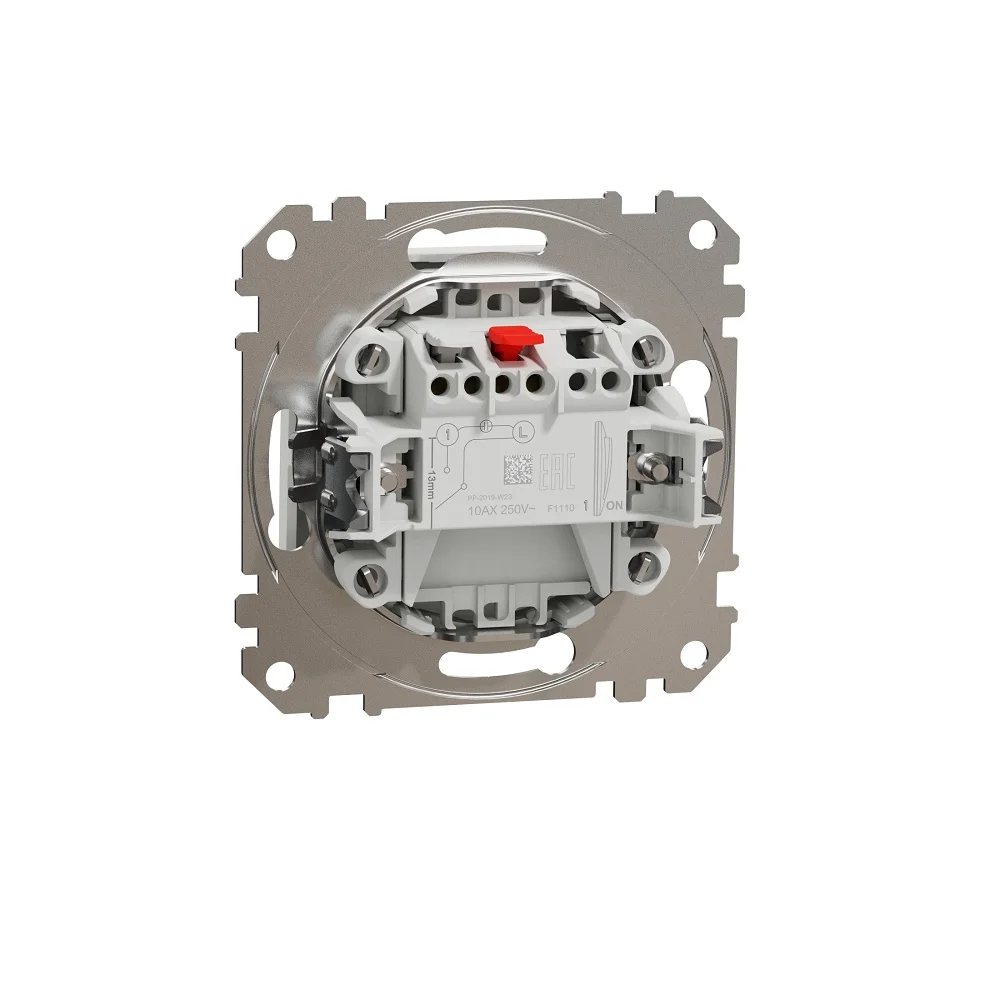

Modelul SDD111101 este destinat montajului încastrat. Schneider indică drept metode de fixare ghearele și șuruburile, iar mecanismul este prevăzut cu borne fără șurub. Secțiunea de cablu indicată în fișa tehnică este de 2.5 mm² pentru conductor rigid, iar lungimea de dezizolare specificată este de 13 mm.

Aceste caracteristici descriu construcția mecanismului și sunt utile pentru verificarea compatibilității cu proiectul electric. Montajul efectiv trebuie realizat conform documentației tehnice Schneider și cerințelor aplicabile instalației electrice.

Dimensiunile de 73 x 73 x 37 mm reprezintă un alt reper util atunci când produsul este comparat cu alte mecanisme. Adâncimea părții vizibile este de 24 mm, iar greutatea netă declarată de producător este de 0.061 kg.

Ce înseamnă 10 AX la acest întrerupător?

Întrerupătorul simplu SCHNEIDER Sedna Design SDD111101 are curent nominal de 10 AX la 250 V c.a. Marcajul AX face parte din caracteristicile electrice declarate pentru mecanism și este mai precis decât o descriere generică de tip „întrerupător de 10 A”. Pentru identificarea și compararea produsului este recomandată păstrarea valorii exacte 10 AX.

Documentația Schneider indică, de asemenea, o putere de 2300 W și menționează în caracteristicile de sarcină o lampă cu balast integrat de 100 W. Aceste valori trebuie interpretate în contextul specificațiilor producătorului și al tipului de sarcină, nu ca o singură limită universală aplicabilă oricărui consumator.

Grad de protecție IP20

Întrerupătorul simplu SCHNEIDER Sedna Design SDD111101 are grad de protecție IP20. Produsul este încadrat pe PDP pentru aplicații de interior, iar IP20 trebuie privit ca o caracteristică tehnică precisă, nu ca o afirmație generică potrivit căreia întrerupătorul ar fi protejat în orice condiții de mediu.

Dacă proiectul necesită un grad de protecție diferit, trebuie verificată o variantă concepută explicit pentru acele cerințe. În familia Sedna există produse cu funcții și niveluri de protecție diferite, motiv pentru care IP20 trebuie verificat împreună cu funcția, culoarea și referința produsului.

Cum diferențiezi SDD111101 de alte întrerupătoare Sedna?

Cel mai sigur reper este combinația completă de caracteristici: întrerupător simplu, Sedna Design, 10 AX, alb lucios, SDD111101. De exemplu, SDD111105 este un întrerupător dublu, SDD111106 este cap scară, iar SDD111107 are funcție cruce. Deși fac parte din aceeași familie și păstrează o estetică apropiată, funcția lor electrică este diferită.

Există și varianta SDD111101L, care include indicator luminos albastru. Aceasta nu trebuie confundată cu SDD111101. Modelul de față este referința standard SDD111101, fără sufixul L. Verificarea codului este utilă mai ales când produsele sunt apropiate vizual sau când se completează o configurație Sedna existentă.

Erori frecvente

Confundarea întrerupătorului simplu SDD111101 cu un întrerupător cap scară

SDD111101 are funcție simplă, pentru controlul unui circuit dintr-un singur punct. Modelul cap scară din gama Sedna are altă referință și altă funcție electrică, chiar dacă aspectul exterior poate fi asemănător.

Alegerea produsului doar după culoare și aspect

În gama Sedna există mai multe mecanisme albe cu aspect apropiat. Pentru SDD111101 trebuie confirmate funcția simplă, valoarea de 10 AX și codul exact al produsului, nu doar culoarea albă și forma clapetei.

Confundarea SDD111101 cu SDD111101L

Referința SDD111101L identifică o variantă cu indicator luminos albastru. Produsul de față are codul SDD111101, fără sufixul L, iar cele două referințe trebuie tratate ca variante distincte.

Considerarea IP20 ca protecție pentru orice mediu

Gradul de protecție al SDD111101 este IP20. Dacă instalația impune un alt nivel de protecție, trebuie verificat un produs care îndeplinește explicit cerința respectivă.

Întrebări frecvente

Ce funcție are întrerupătorul SCHNEIDER Sedna SDD111101?

Întrerupătorul SCHNEIDER Sedna Design SDD111101 are funcție simplă și o singură clapetă. Este destinat controlului unui circuit de iluminat dintr-un singur punct.

Care este curentul nominal al întrerupătorului SDD111101?

Întrerupătorul simplu SCHNEIDER Sedna Design SDD111101 are curent nominal de 10 AX la 250 V c.a. Documentația producătorului indică o putere de 2300 W.

Ce finisaj are SCHNEIDER Sedna Design SDD111101?

Modelul SDD111101 este alb și are finisaj lucios. Face parte din gama SCHNEIDER Sedna Design.

Ce dimensiuni are întrerupătorul SDD111101?

Întrerupătorul simplu SCHNEIDER Sedna Design SDD111101 are 73 mm înălțime, 73 mm lățime și 37 mm adâncime. Adâncimea părții vizibile este de 24 mm.

SDD111101 este același produs cu SDD111101L?

Nu. SDD111101 este întrerupătorul simplu alb din această pagină, în timp ce SDD111101L este o variantă distinctă, prevăzută cu indicator luminos albastru.
