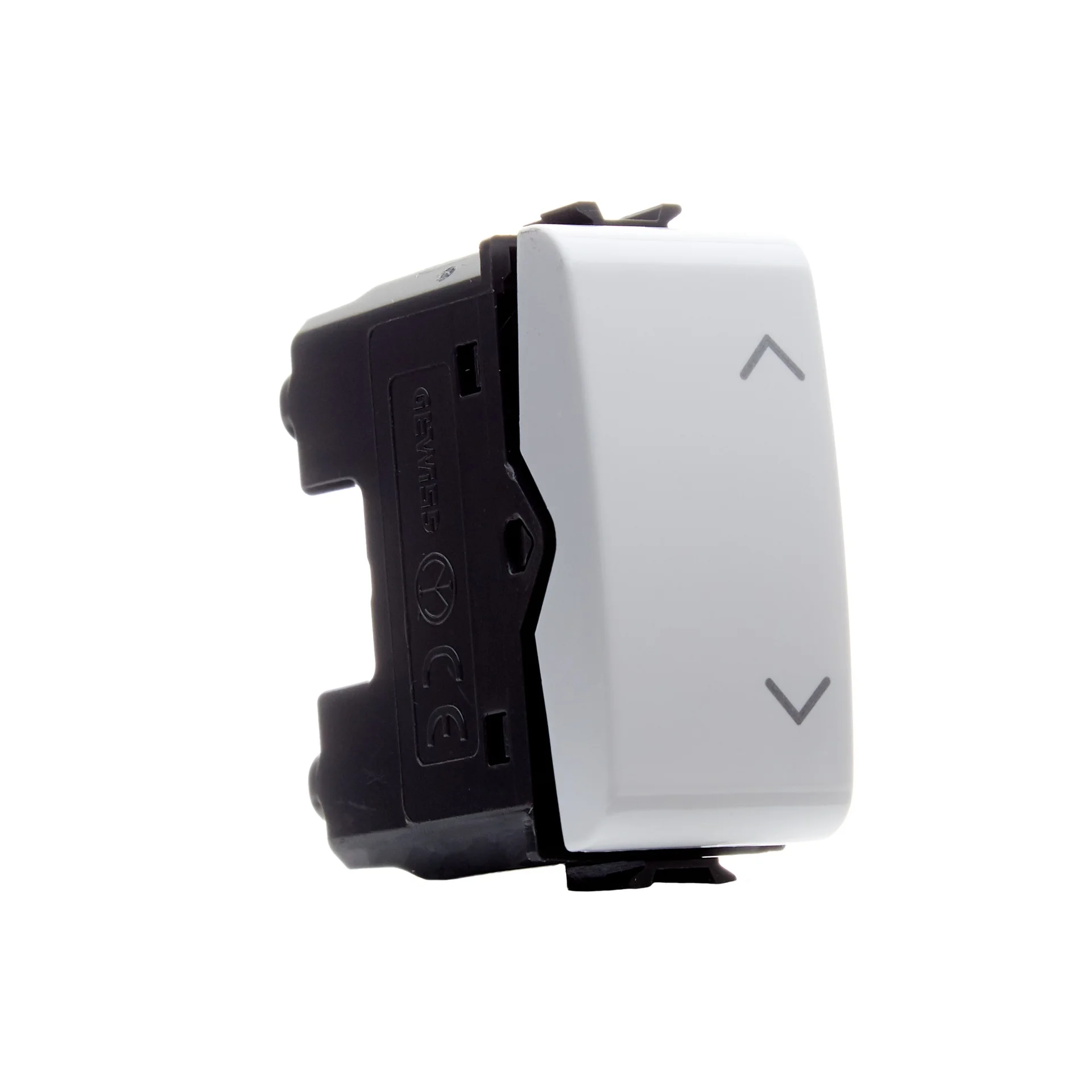

Intrerupator Up-Down GEWISS ChoruSmart GW10121 3 pozitii 1P 10AX 250V 1 modul alb

Întrerupătorul Up-Down GEWISS ChoruSmart GW10121 este un aparat modular de comandă cu trei poziții stabile, simbol sus-jos și poziție centrală OFF. Configurația 1P, 10AX la 250V AC îl face potrivit pentru circuite care necesită interblocare, inclusiv pentru comanda dispozitivelor motorizate cu inversarea direcției.

Cum funcționează comanda Up-Down

Întrerupătorul Up-Down GEWISS ChoruSmart GW10121 are trei poziții stabile, iar în poziția centrală ambele contacte sunt deschise. Cele două poziții de comandă sunt marcate sus și jos, astfel încât aparatul poate gestiona două sensuri de acționare în circuite în care comenzile nu trebuie activate simultan.

Acest mod de funcționare îl diferențiază de un întrerupător simplu și de un variator de lumină. GW10121 nu este destinat reglării intensității luminoase, ci comenzii electrice de tip sus-jos, cu interblocare și oprire centrală.

Parametrii electrici care contează la alegere

Întrerupătorul Up-Down GEWISS ChoruSmart GW10121 este realizat pentru 250V AC și are configurație 1P - 10AX. Producătorul indică pentru lămpi LED la 230V o putere nominală de 100W, informație relevantă atunci când aparatul este utilizat într-un circuit de iluminat compatibil cu această funcție de comutare.

Rezistența de izolație este mai mare de 5MOhm, iar produsul este verificat la o tensiune de test de 2000V la 50Hz timp de un minut. Durata de funcționare declarată este de 40.000 de schimbări de poziție la curentul nominal, 250V AC și cos phi 0,6.

Conectarea conductoarelor

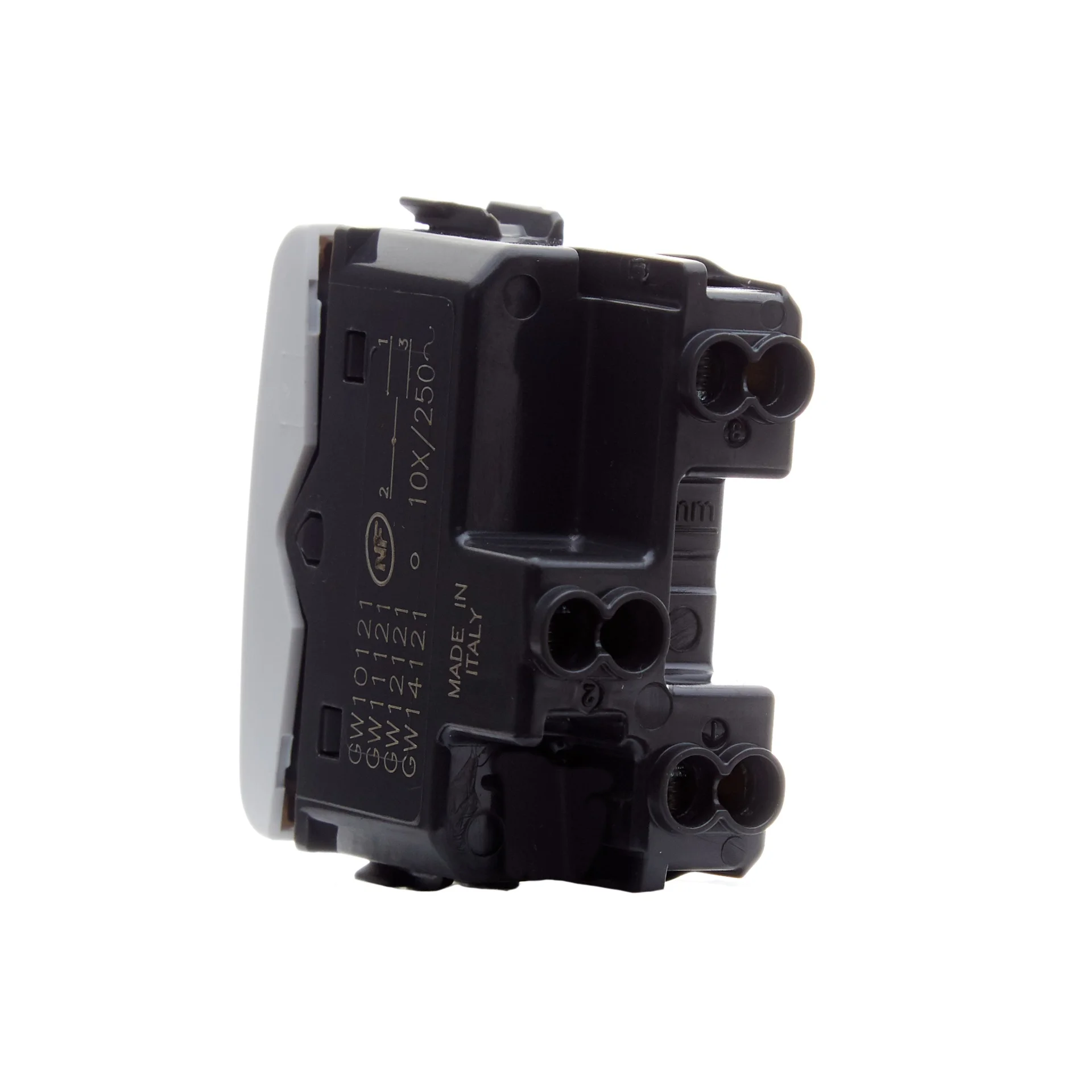

Întrerupătorul Up-Down GEWISS ChoruSmart GW10121 folosește borne cu șurub. Pentru conductoare torsadate, capacitatea de strângere este de la 0,75mm² până la maximum 2x4mm², iar pentru conductoare solide este de la 0,5mm² până la maximum 2x2,5mm². Secțiunea conductorului trebuie aleasă în funcție de instalație și de cerințele circuitului în care este montat aparatul.

Format modular și integrare în gama ChoruSmart

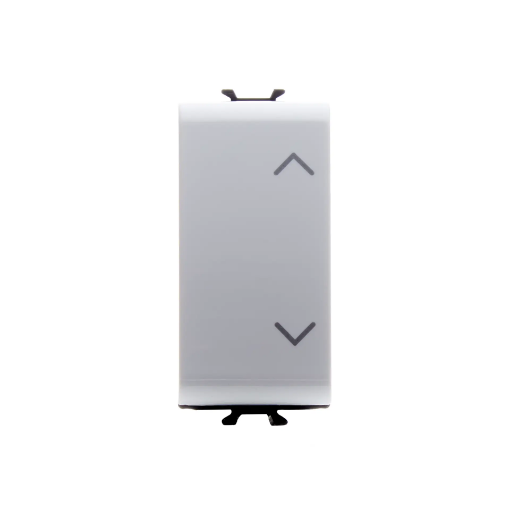

Întrerupătorul Up-Down GEWISS ChoruSmart GW10121 ocupă un singur modul și are finisaj alb lucios. Face parte din gama modulară GEWISS ChoruSmart, ceea ce permite integrarea într-o configurație de aparataj construită cu suporturile și ramele corespunzătoare sistemului.

Pentru continuitate vizuală și compatibilitate de sistem, aparatul poate fi corelat cu selecția de GEWISS Chorus Monochrome și cu gama de întrerupătoare GEWISS Chorus. Compatibilitatea concretă dintre mecanism, suport și ramă trebuie verificată pentru configurația finală.

Unde este relevant GW10121

Întrerupătorul Up-Down GEWISS ChoruSmart GW10121 este destinat circuitelor care necesită interblocare. Un exemplu de utilizare indicat de producător este acționarea dispozitivelor motorizate cu inversarea direcției, unde o comandă poate corespunde unui sens, iar cealaltă sensului opus.

Poziția centrală OFF este importantă deoarece separă cele două comenzi și lasă ambele contacte deschise. Prin urmare, alegerea acestui aparat trebuie făcută după schema electrică și funcția cerută, nu doar după aspectul tastei sau după faptul că are simboluri sus-jos.

Ce trebuie verificat înainte de montaj

Înainte de alegerea GW10121 trebuie verificat dacă instalația cere un comutator cu trei poziții stabile și interblocare. Dacă aplicația necesită un simplu ON/OFF, un cap-scară, un buton cu revenire sau un variator, funcția electrică este diferită și acest cod nu trebuie ales doar pentru asemănarea mecanică a comenzii.

• Verifică dacă schema cere comanda sus-jos cu poziție centrală OFF.
• Confirmă tensiunea de lucru de 250V AC și curentul nominal 10AX.
• Verifică secțiunea și tipul conductoarelor față de capacitatea bornelor.
• Confirmă necesarul de 1 modul și compatibilitatea cu suportul și rama ChoruSmart folosite în instalație.
• Pentru utilizarea cu lămpi LED la 230V, respectă puterea nominală declarată de 100W.

Erori frecvente

Confundarea GW10121 cu un variator de lumină. Simbolurile sus-jos pot sugera creșterea și reducerea intensității, însă GW10121 este un comutator cu trei poziții și poziție centrală OFF. Alegerea lui pentru dimming nu oferă funcția de reglare a luminii.

Alegerea GW10121 pentru o comandă simplă ON/OFF. Modelul este proiectat pentru circuite cu interblocare și două direcții de comandă. Dacă instalația cere doar închiderea și deschiderea unui singur circuit, trebuie ales aparatul cu funcția electrică potrivită schemei.

Ignorarea compatibilității modulare. GW10121 ocupă 1 modul și aparține familiei ChoruSmart. Montajul într-o configurație de aparataj trebuie verificat împreună cu suportul și rama utilizate, deoarece alegerea doar după culoare sau dimensiunea aparentă poate conduce la o combinație incompatibilă.

Întrebări frecvente

Întrerupătorul Up-Down GEWISS ChoruSmart GW10121 reglează intensitatea luminii?

GW10121 nu este un variator de lumină. Întrerupătorul Up-Down GEWISS ChoruSmart are trei poziții stabile, cu ambele contacte deschise în poziția centrală OFF, și este destinat comenzilor de tip sus-jos pentru circuite care necesită interblocare.

Pentru ce aplicații se folosește întrerupătorul GEWISS GW10121?

GW10121 este potrivit pentru circuite care necesită interblocare, inclusiv pentru comanda dispozitivelor motorizate cu inversarea direcției. Cele două poziții active pot comanda sensuri diferite, iar poziția centrală asigură oprirea cu ambele contacte deschise.

Ce caracteristici electrice are GW10121?

GW10121 este un comutator 1P - 10AX pentru 250V AC. Pentru lămpi LED la 230V, producătorul declară o putere nominală de 100W. Aparatul utilizează borne cu șurub și are o durată declarată de 40.000 de schimbări de poziție în condițiile de test specificate.

Câte module ocupă GW10121?

GW10121 ocupă 1 modul și are finisaj alb lucios. Modelul face parte din gama modulară GEWISS ChoruSmart, iar suportul și rama folosite în configurația finală trebuie alese în funcție de sistemul modular și de numărul total de module.

Ce conductoare pot fi conectate la GW10121?

GW10121 acceptă conductoare torsadate de la 0,75mm² până la maximum 2x4mm² și conductoare solide de la 0,5mm² până la maximum 2x2,5mm². Conectarea se face prin borne cu șurub, iar secțiunea finală trebuie să corespundă instalației electrice.
