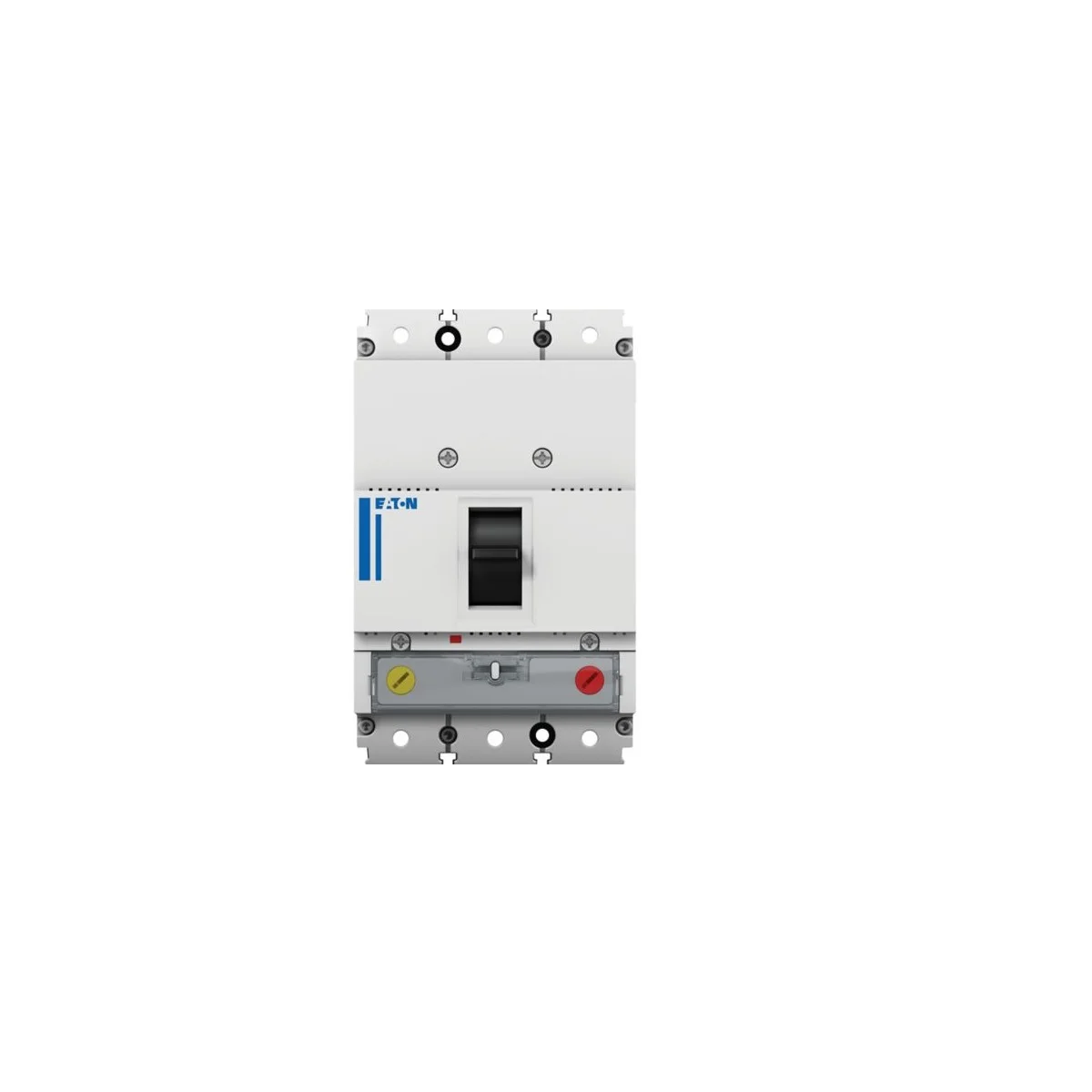

Intrerupator automat USOL EATON PDE13G0100TAAJ 3P 100A 36kA

Întrerupător automat USOL EATON PDE13G0100TAAJ este un aparat tripolar din gama Power Defense PDE1, destinat protecției circuitelor la suprasarcină și scurtcircuit. Are curent nominal de 100 A și declanșator termomagnetic reglabil. Este o alegere pentru tablourile în care proiectul cere trei poli, montaj fix și o capacitate de rupere de 36 kA la 400–415 V c.a.

Întrerupător automat USOL pentru reglarea protecției circuitului

Reglajul termic permite stabilirea curentului de declanșare la suprasarcină între 80 A și 100 A. Valoarea se corelează cu circuitul protejat, în loc să fie dedusă doar din inscripția de 100 A de pe aparat. Protecția magnetică răspunde curenților de scurtcircuit și este, la rândul ei, reglabilă. Cele două reglaje au roluri diferite: unul privește suprasarcina, celălalt declanșarea la curenți mari.

Modelul este un întrerupător în carcasă turnată pentru protecția sistemului și a cablurilor. Configurația cu trei poli îl face relevant pentru circuitele pentru care schema electrică prevede întrerupere tripolară. Alegerea finală a reglajelor ține de coordonarea protecțiilor și de caracteristicile instalației în care va funcționa.

Capacitate de rupere raportată la tensiunea circuitului

Valoarea de 36 kA se aplică la 400–415 V c.a., pentru capacitatea de rupere de serviciu Ics. La 230 V c.a. valoarea Ics este de 50 kA, iar la 440 V c.a. este de 22.5 kA. De aceea, cifra din denumire se citește împreună cu tensiunea la care este specificată. Pentru alegerea aparatului contează curentul de scurtcircuit estimat în punctul de instalare și tensiunea efectivă a circuitului.

Curentul nominal de 100 A și capacitatea de rupere de 36 kA nu descriu aceeași limită. Primul este parametrul circuitului pentru funcționarea curentă și reglarea protecției la suprasarcină; al doilea privește întreruperea unui defect de scurtcircuit în condițiile precizate. Verificarea separată a acestor valori ajută la selectarea exactă a variantei PDE13G0100TAAJ.

Montaj fix și racorduri frontale

Întrerupătorul este destinat montajului fix și are borne tip cutie pentru circuitul principal, cu conexiunile poziționate frontal. Manevrarea de bază se face prin manetă. Montajul pe șină DIN și acționarea motorizată sunt opțiuni, astfel că includerea lor într-un proiect presupune stabilirea accesoriilor și a configurației necesare.

Corpul aparatului are 14.5 cm lungime sau adâncime, 8.7 cm înălțime și 8.9 cm lățime. Acestea sunt dimensiunile aparatului; la evaluarea spațiului în tablou se iau în calcul și racordurile frontale, accesul la manetă și celelalte componente ale ansamblului. Gradul de protecție indicat pentru aparat este IP2X și nu stabilește gradul de protecție al tabloului complet.

Erori frecvente la alegerea întrerupătorului automat USOL

Tratarea curentului nominal ca reglaj unic

Întrerupătorul automat USOL PDE13G0100TAAJ are curent nominal de 100 A, dar reglajul termic este cuprins între 80 A și 100 A. Alegerea după valoarea nominală, fără stabilirea reglajului cerut de circuit, poate duce la o protecție nepotrivită. Ambele valori trebuie verificate în proiect.

Folosirea valorii de 36 kA fără tensiune

Capacitatea Ics de 36 kA se referă la 400–415 V c.a. Aplicarea aceleiași cifre la orice tensiune ignoră condiția în care este specificată. Pentru modelul de față, valoarea se verifică la tensiunea circuitului în care va fi instalat.

Considerarea accesoriilor opționale drept echipare de bază

Maneta permite manevrarea aparatului în configurația de bază. Dacă tabloul cere acționare motorizată sau montaj pe șină DIN, aceste cerințe se stabilesc distinct. Presupunerea că sunt incluse poate duce la comandarea unei configurații incomplete.

Întrebări frecvente despre întrerupătorul automat USOL Eaton

Ce interval are reglajul termic la întrerupătorul automat USOL PDE13G0100TAAJ?

Reglajul termic este între 80 A și 100 A. La acest întrerupător automat USOL Eaton, valoarea aleasă trebuie corelată cu circuitul protejat; curentul nominal al aparatului este de 100 A.

Se poate manevra manual modelul PDE13G0100TAAJ?

Da, manevrarea de bază se face prin manetă. Pentru modelul PDE13G0100TAAJ, acționarea motorizată este o opțiune care se tratează separat dacă este cerută comandă de la distanță.

Ce tip de borne are întrerupătorul Eaton PDE1?

Aparatul are borne tip cutie pentru circuitul principal. Conexiunile întrerupătorului Eaton PDE1 sunt frontale, aspect relevant pentru dispunerea conductoarelor și a spațiului de racordare în tablou.
