Intrerupator automat USOL EATON Power Defense PDE13G0125TAAJ 3P 125A 36kA

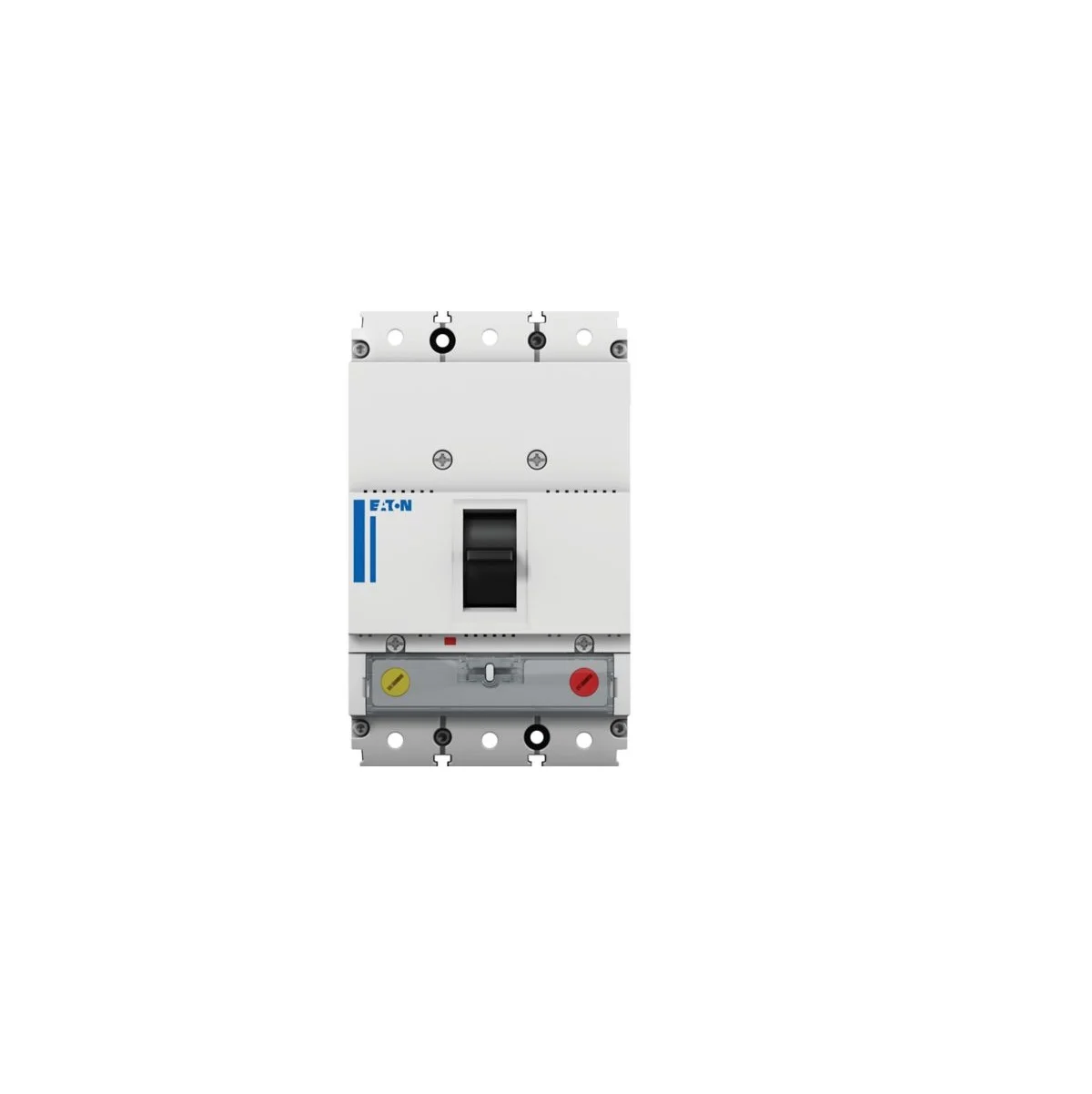

Întrerupătorul automat USOL EATON PDE13G0125TAAJ este un aparat tripolar de 125A din gama Power Defense, destinat protecției sistemelor și cablurilor electrice. Are declanșator termomagnetic, reglaj termic între 100A și 125A și prag magnetic de 1250A. Capacitatea de rupere în serviciu Ics este de 36kA la 400-415V AC. Modelul aparține cadrului PDE1 și este prevăzut cu borne tip cutie pentru circuitul principal.

Protecție termomagnetică pentru circuite trifazate

Cei trei poli permit includerea întrerupătorului într-un circuit trifazat a cărui protecție a fost dimensionată pentru această configurație. Declanșatorul termomagnetic răspunde la două situații diferite: suprasarcina, urmărită prin partea termică, și curentul de scurtcircuit, urmărit prin partea magnetică. Alegerea aparatului trebuie corelată cu circuitul și conductorii protejați, nu doar cu valoarea de 125A înscrisă în denumire.

Curentul nominal al modelului este de 125A, iar reglajul pentru suprasarcină Ir poate fi stabilit între 100A și 125A. Acest interval permite adaptarea protecției termice la valoarea cerută de circuit, în limitele aparatului. Pentru alegerea reglajului contează conductorii, sarcina și coordonarea cu celelalte protecții din instalație. Un reglaj ales fără aceste date poate să nu corespundă circuitului alimentat.

Pragul instantaneu Ii este de 1250A. Pentru codul PDE13G0125TAAJ, aceasta este valoarea indicată atât ca minim, cât și ca maxim; nu trebuie prezentată ca un interval de reglaj magnetic. Separarea clară a celor două valori este importantă: reglajul termic este 100-125A, iar pragul magnetic este 1250A. Ele răspund unor condiții de defect diferite și nu sunt interschimbabile.

Capacitate de rupere raportată la tensiunea circuitului

La 400-415V AC și 50-60Hz, capacitatea de rupere în serviciu Ics este de 36kA. Valoarea contează atunci când întrerupătorul este selectat în raport cu curentul de scurtcircuit calculat în punctul de instalare. Nu este suficient ca aparatul să aibă curentul nominal potrivit; și capacitatea de rupere trebuie să corespundă instalației în care va funcționa.

Pentru același model, Ics este de 50kA la 230V AC și de 22.5kA la 440V AC. Valorile nu descriu trei produse diferite, ci comportamentul variantei PDE13G0125TAAJ în condiții de tensiune distincte. De aceea, cifra de 36kA din denumire se citește împreună cu condiția de 400-415V AC. Folosirea unei valori asociate altei tensiuni poate duce la o alegere greșită a aparatului.

Racordare frontală și integrare în tablou

Întrerupătorul este destinat montajului fix și are borne standard tip cutie pentru circuitul principal, cu conexiunile poziționate frontal. Maneta permite manevrarea aparatului din față. Această configurație trebuie luată în calcul la dispunerea conductorilor și la păstrarea accesului necesar pentru exploatarea tabloului.

Montajul pe șină DIN este o opțiune pentru această variantă, astfel că modul de fixare se stabilește împreună cu configurația tabloului. Acționarea motorizată este, de asemenea, opțională. Modelul de bază se manevrează prin manetă; prezența unei opțiuni în gama de echipare nu înseamnă că aceasta este inclusă în codul întrerupătorului.

Aparatul are lungimea sau adâncimea de 14.5cm, înălțimea de 8.7cm și lățimea de 8.9cm. Aceste dimensiuni descriu întrerupătorul și ajută la evaluarea spațiului ocupat în tablou. La alcătuirea ansamblului trebuie avute în vedere și traseul racordurilor frontale, accesul la manetă și spațiul necesar componentelor selectate separat.

Gradul de protecție al aparatului este IP2X. El nu stabilește gradul de protecție la apă sau praf al tabloului complet. Varianta PDE13G0125TAAJ nu include contacte auxiliare normal deschise, normal închise sau comutatoare. Dacă proiectul cere semnalizarea unei stări prin contact auxiliar, accesoriul necesar se alege separat pentru configurația compatibilă.

Erori frecvente la alegerea unui întrerupător automat USOL

Citirea celor 125A ca reglaj unic al protecției termice

Curentul nominal este de 125A, dar reglajul termic Ir acoperă intervalul 100-125A. Dacă aceste valori sunt confundate, protecția poate fi selectată fără raportare la circuitul care trebuie protejat.

Considerarea pragului magnetic drept reglabil

Pentru acest cod, Ii este de 1250A, cu aceeași valoare minimă și maximă. Alegerea aparatului pe presupunerea unui reglaj magnetic variabil poate duce la o configurație care nu răspunde cerințelor proiectului.

Folosirea capacității de rupere fără tensiunea aferentă

Valoarea Ics de 36kA este asociată tensiunii de 400-415V AC. Pentru 440V AC, Ics este de 22.5kA. Capacitatea necesară se compară cu condițiile reale din punctul de instalare.

Întrebări frecvente despre întrerupătorul automat USOL

Care sunt reglajele termic și magnetic ale EATON PDE13G0125TAAJ?

Reglajul termic Ir este între 100A și 125A. Pragul magnetic instantaneu Ii este de 1250A pentru această variantă.

Ce capacitate de rupere are la 400-415V AC?

Capacitatea de rupere în serviciu Ics este de 36kA la 400-415V AC și 50-60Hz. La selectarea protecției contează curentul de scurtcircuit calculat în punctul de instalare.

Întrerupătorul include contacte auxiliare?

Nu. Modelul PDE13G0125TAAJ are zero contacte auxiliare NO, NC sau comutatoare în echiparea sa. Funcția de semnalizare necesită alegerea separată a unui accesoriu compatibil.
