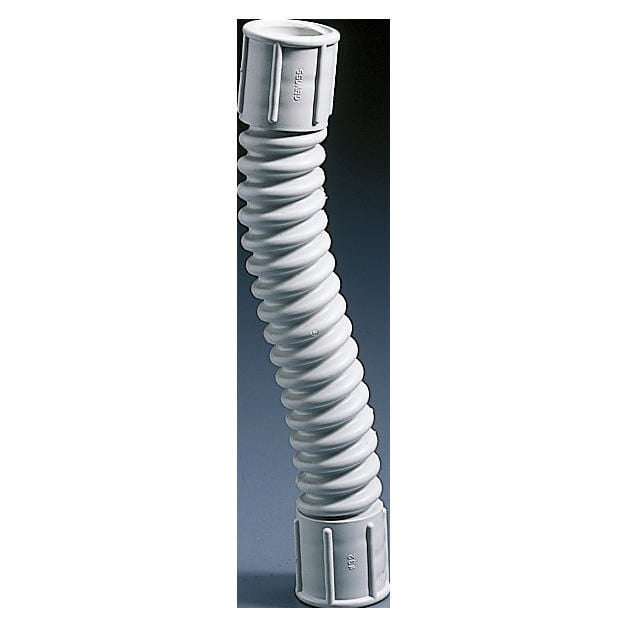

Mufa flexibila GEWISS Speedyflex GW50207 16mm IP44 gri

Mufa flexibilă 16mm GEWISS Speedyflex GW50207 este un element flexibil de legătură pentru tuburi de protecție cu diametrul exterior de 16 mm. Spre deosebire de o mufă rigidă dreaptă, GW50207 poate realiza o schimbare de direcție cu unghi variabil între 0° și 90° și poate conecta două tuburi chiar dacă acestea nu sunt perfect aliniate. Produsul are grad de protecție IP44, culoare gri RAL 7035 și o lungime de 135 mm.

Ce este, concret, mufa GEWISS GW50207?

GEWISS definește GW50207 drept un cuplaj flexibil protejat Speedyflex. Rolul său este de a crea continuitatea traseului între tuburi de protecție, dar cu libertate mai mare de poziționare decât o mufă rigidă obișnuită.

Produsul nu este o mufă pentru conductoare electrice și nu realizează conexiunea electrică dintre fire. De asemenea, valoarea de 16 mm nu reprezintă secțiunea unui conductor. Ea indică diametrul exterior al tuburilor pentru care este destinat accesoriul.

Această clarificare este importantă deoarece termenul „mufă” este utilizat pentru numeroase tipuri de produse electrice. GW50207 trebuie înțeles ca accesoriu pentru traseul tuburilor de protecție.

De ce este flexibilă mufa Speedyflex?

Mufa GEWISS GW50207 poate fi folosită pentru realizarea unor curbe cu unghi variabil de la 0° la 90°. În locul unei conexiuni exclusiv drepte, corpul flexibil permite schimbarea direcției între cele două capete ale traseului.

GEWISS declară și posibilitatea realizării unor conexiuni tub-tub dezaxate. Asta înseamnă că cele două tuburi nu trebuie să se afle obligatoriu pe aceeași axă pentru ca această piesă să își îndeplinească rolul constructiv.

Aceste două funcții — curbă variabilă și compensarea unei dezalinieri — sunt diferența practică principală față de o mufă rigidă simplă. GW50207 nu este doar o piesă de îmbinare dreaptă, ci un element de traseu flexibil.

Pentru ce diametru de tub este GW50207?

Mufa flexibilă GEWISS GW50207 este destinată tuburilor cu diametrul exterior de 16 mm. Această valoare trebuie verificată pe tubul utilizat înainte de alegerea accesoriului.

În aceeași familie există coduri separate pentru alte diametre. De exemplu, variantele de 20 mm sau 25 mm sunt produse distincte, chiar dacă au aceeași funcție generală și un aspect apropiat. Codul GW50207 trebuie păstrat ca varianta pentru tub de 16 mm.

Pentru alte componente ale traseelor de protecție pot fi consultate tuburile flexibile și rigide. Alte produse ale producătorului sunt disponibile în gama GEWISS.

Dimensiunile mufei flexibile GW50207

Mufa GEWISS GW50207 are lungimea de 135 mm. Diametrul exterior maxim declarat al piesei este de 24 mm, iar diametrul interior este de 13 mm. Produsul este dimensionat pentru tuburi cu diametru exterior de 16 mm.

Aceste valori descriu trei lucruri diferite. Cei 16 mm identifică tubul pentru care este proiectată mufa, cei 24 mm descriu diametrul exterior al accesoriului, iar cei 13 mm reprezintă diametrul interior declarat. Valorile nu trebuie folosite interschimbabil.

Ce înseamnă protecția IP44 pentru GW50207?

Mufa flexibilă GEWISS Speedyflex GW50207 are grad de protecție IP44. Acesta este nivelul declarat pentru accesoriul exact și trebuie păstrat atunci când produsul este comparat cu alte componente pentru trasee de tuburi.

În gama de accesorii GEWISS există produse cu grade de protecție diferite. De aceea, diametrul de 16 mm nu este suficient singur pentru selecție. Dacă proiectul impune alt nivel IP, trebuie verificată o componentă construită explicit pentru acea cerință.

Gri RAL 7035 și integrarea în traseul de tuburi

GW50207 are culoare gri RAL 7035. Pentru un accesoriu de traseu, această informație ajută la menținerea unei configurații coerente atunci când tuburile și celelalte componente folosesc aceeași familie cromatică.

Funcția rămâne însă criteriul principal. Mufa trebuie selectată după diametrul tubului, tipul de îmbinare necesar și gradul IP, iar culoarea completează aceste caracteristici.

Pentru componente complementare de traseu poate fi consultată și categoria doze, tuburi, conexiune și fixare.

Când este utilă mufa GW50207?

Mufa flexibilă 16mm GEWISS GW50207 este utilă atunci când două porțiuni de tub de 16 mm trebuie conectate, dar traseul nu poate continua perfect drept. Corpul flexibil permite realizarea unei curbe de până la 90° sau compensarea unei poziționări dezaxate între tuburi.

Dacă traseul este perfect drept și nu este necesară flexibilitate, trebuie verificat dacă o mufă rigidă corespunzătoare este mai adecvată configurației. Dacă tubul are alt diametru exterior, GW50207 nu trebuie ales doar pentru că aparține aceleiași familii Speedyflex.

Astfel, criteriul practic pentru acest produs este simplu: tub de 16 mm, nevoie de continuitate a traseului și necesitatea unei legături flexibile, nu exclusiv drepte.

Erori frecvente

Interpretarea celor 16 mm ca diametru al mufei

La GEWISS GW50207, valoarea de 16 mm indică diametrul exterior al tubului pentru care este destinată mufa. Diametrul exterior declarat al accesoriului este de 24 mm, iar cel interior de 13 mm.

Confundarea GW50207 cu o mufă pentru cabluri sau conductoare

GW50207 este un accesoriu pentru tuburi de protecție. Rolul său este mecanic, de continuitate și schimbare a traseului tuburilor; nu realizează conexiunea electrică dintre conductoare.

Alegerea unei mufe rigide când traseul este dezaxat

Mufa GEWISS Speedyflex GW50207 poate conecta tuburi dezaxate și poate forma curbe între 0° și 90°. Această flexibilitate este chiar funcția care o diferențiază de un cuplaj rigid drept.

Întrebări frecvente

Ce este mufa flexibilă GEWISS GW50207?

Mufa GEWISS GW50207 este un cuplaj flexibil Speedyflex pentru conectarea tuburilor de protecție cu diametrul exterior de 16 mm. Poate realiza atât îmbinări drepte, cât și schimbări de direcție.

Poate GW50207 să realizeze o curbă?

Mufa flexibilă GEWISS GW50207 permite realizarea unor curbe cu unghi variabil între 0° și 90°.

Se pot conecta cu GW50207 două tuburi care nu sunt perfect aliniate?

Da. GEWISS declară pentru GW50207 posibilitatea realizării unor conexiuni tub-tub dezaxate, una dintre funcțiile specifice construcției Speedyflex.

Pentru ce tub este mufa GEWISS GW50207?

Mufa GEWISS GW50207 este destinată tuburilor cu diametrul exterior de 16 mm. Pentru alte diametre trebuie selectată varianta corespunzătoare.

Ce dimensiuni are GW50207?

Mufa GEWISS GW50207 are lungimea de 135 mm, diametrul exterior de 24 mm și diametrul interior de 13 mm.
