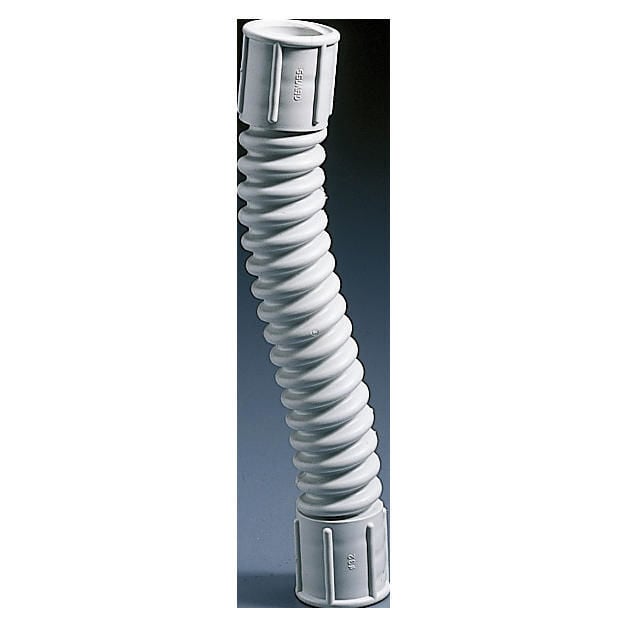

Mufa flexibila GEWISS GW50209 IP44 gri

Mufa flexibilă GEWISS GW50209 este un accesoriu de legătură pentru tub rigid cu diametrul exterior de 25 mm, util atunci când traseul nu poate continua printr-o îmbinare rigidă dreaptă. Construcția flexibilă permite realizarea unor schimbări de direcție între 0° și 90°, precum și a unor legături decalate între două tuburi sau între tub și doză. Varianta GW50209 are lungimea de 205 mm, protecție IP44 și finisaj gri RAL 7035.

Când este utilă mufa flexibilă GW50209

GW50209 este potrivită pentru zonele unui traseu unde două elemente compatibile nu pot fi aliniate printr-o mufă rigidă obișnuită. Flexibilitatea piesei permite adaptarea conexiunii la o schimbare de direcție sau la o diferență de poziție între punctele care trebuie legate.

Acesta este principalul motiv pentru alegerea unei mufe flexibile în locul unei îmbinări rigide. Produsul nu schimbă diametrul traseului și nu este un adaptor între dimensiuni diferite: varianta GW50209 este destinată tuburilor cu diametrul exterior de 25 mm.

Schimbări de direcție de la 0° la 90°

Mufa flexibilă GEWISS GW50209 poate fi utilizată pentru realizarea unor curburi între 0° și 90°. Această caracteristică oferă mai multă libertate la configurarea traseului atunci când direcția tubului trebuie modificată între două puncte apropiate.

Flexibilitatea este relevantă și pentru conexiunile decalate tub-tub sau tub-doză. În locul unei succesiuni de elemente rigide pentru compensarea unei diferențe de poziție, GW50209 oferă o piesă dedicată acestei funcții, cu dimensiunile și gradul de protecție definite pentru varianta exactă.

Compatibilitate cu tub de 25 mm

Criteriul principal de selecție pentru GW50209 este diametrul exterior al tubului: 25 mm. Această valoare nu reprezintă diametrul exterior al mufei, ci dimensiunea tubului pentru care accesoriul este proiectat.

Mufa propriu-zisă are diametrul exterior de 35 mm și diametrul interior de 21.5 mm. Diferența contează atunci când zona prin care trece accesoriul are spațiu limitat. Pentru alegere trebuie verificat atât tubul de Ø25 mm, cât și gabaritul exterior al mufei.

Lungime de 205 mm pentru zona flexibilă de legătură

GW50209 are lungimea totală de 205 mm. Această dimensiune trebuie luată în calcul atunci când poziția celor două puncte care urmează să fie conectate este deja stabilită.

O mufă flexibilă nu trebuie aleasă doar după diametrul tubului. Lungimea disponibilă influențează modul în care piesa poate fi integrată între elementele traseului. Dacă spațiul existent nu permite cei 205 mm ai modelului GW50209, trebuie verificată configurația înainte de alegerea accesoriului.

Protecție IP44

Mufa flexibilă GEWISS GW50209 are grad de protecție IP44. Este important ca această valoare să corespundă cerințelor traseului în care va fi introdusă piesa.

În gama GEWISS există și accesorii cu alte grade de protecție, iar faptul că două produse sunt destinate aceluiași diametru de tub nu le face automat echivalente. Dacă instalația necesită un nivel de protecție diferit, varianta trebuie aleasă după cerința proiectului și nu doar după dimensiunea de 25 mm.

Finisaj gri RAL 7035

GW50209 are finisaj gri RAL 7035, o referință cromatică precisă pentru integrarea cu alte componente ale traseului. Culoarea este utilă în special atunci când tuburile și accesoriile rămân vizibile și se urmărește o configurație uniformă.

Finisajul nu trebuie însă folosit ca principal criteriu de compatibilitate. Două mufe cu aceeași culoare pot fi proiectate pentru diametre diferite. Pentru GW50209, reperul esențial rămâne tubul cu diametrul exterior de 25 mm.

Integrarea într-un traseu cu tuburi de protecție

Mufa GW50209 face parte din familia de accesorii GEWISS pentru trasee cu tuburi rigide de protecție. Produsul este util ca element de tranziție flexibilă acolo unde geometria traseului cere o schimbare de direcție sau compensarea unui decalaj.

Pentru completarea traseului pot fi verificate și celelalte tuburi flexibile și rigide și accesoriile compatibile. Atunci când sunt folosite mai multe componente ale aceluiași producător, gama GEWISS permite identificarea variantelor disponibile fără a presupune compatibilitatea între diametre sau familii diferite.

Ce verifici înainte de cumpărare

Pentru GW50209, verificarea începe cu diametrul exterior de 25 mm al tubului. Apoi trebuie luate în calcul lungimea de 205 mm, diametrul exterior al mufei de 35 mm și gradul de protecție IP44.

Dacă produsul este folosit pentru o schimbare de direcție, trebuie verificat și spațiul disponibil pentru zona flexibilă. Dacă legătura este realizată între tub și doză, ambele componente trebuie să corespundă configurației proiectului. Aceste verificări diferențiază o alegere compatibilă de una făcută doar după aspectul accesoriului.

Erori frecvente

Alegerea GW50209 pentru un tub cu alt diametru

Mufa flexibilă GEWISS GW50209 este destinată tuburilor cu diametrul exterior de 25 mm. Variantele pentru 16, 20 sau alte diametre nu sunt interschimbabile doar pentru că au aceeași funcție.

Confundarea celor 25 mm cu diametrul exterior al mufei

La GW50209, 25 mm reprezintă diametrul exterior al tubului compatibil. Mufa are un diametru exterior de 35 mm și trebuie să existe suficient spațiu pentru gabaritul real al piesei.

Utilizarea unei mufe flexibile când este necesară o altă protecție IP

GW50209 are protecție IP44. Dacă traseul necesită explicit un alt grad de protecție, trebuie selectat un accesoriu clasificat pentru cerința respectivă.

Întrebări frecvente

Pentru ce tub este mufa GEWISS GW50209?

Mufa flexibilă GEWISS GW50209 este destinată tuburilor rigide cu diametrul exterior de 25 mm.

Poate GW50209 realiza o schimbare de direcție?

Da. Mufa flexibilă GEWISS GW50209 permite realizarea unor schimbări de direcție între 0° și 90°, precum și conexiuni decalate tub-tub sau tub-doză.

Ce lungime are mufa GW50209?

Mufa flexibilă GEWISS GW50209 are lungimea de 205 mm. Dimensiunea trebuie verificată în raport cu spațiul disponibil între punctele de conexiune.

Ce dimensiuni are corpul mufei GW50209?

GW50209 are diametrul exterior de 35 mm și diametrul interior de 21.5 mm, fiind proiectată pentru tub cu diametrul exterior de 25 mm.

Ce grad de protecție are GW50209?

Mufa flexibilă GEWISS GW50209 are grad de protecție IP44 și finisaj gri RAL 7035.
