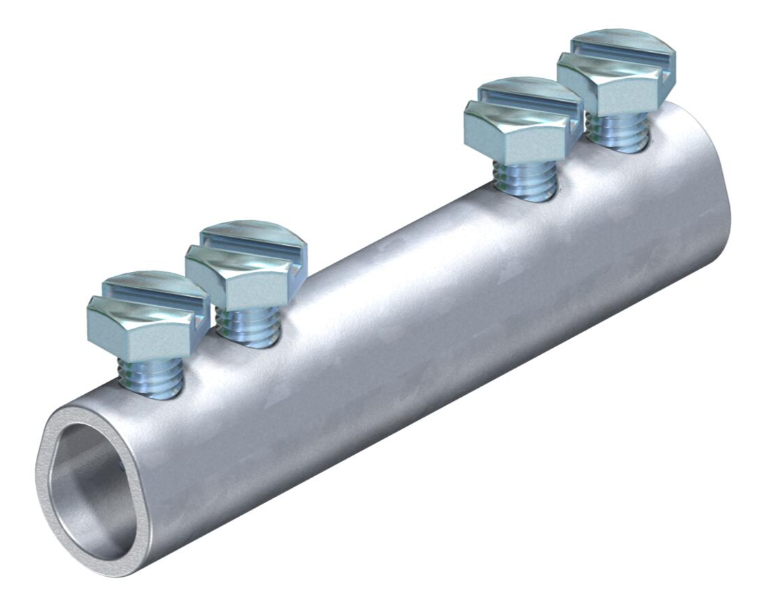

Mufa imbinare conductor rotund OBO 237 N FT Rd 8-10 5328209

Mufa îmbinare conductor rotund OBO 237 N FT este o piesă de legătură longitudinală pentru unirea a doi conductori rotunzi cu diametrul de 0.8–1cm fiecare. Codul 5328209 identifică varianta din oțel zincat termic, destinată instalațiilor de împământare și protecție la trăsnet. Mufa permite continuarea traseului printr-o îmbinare în linie, cu fixarea celor două capete prin patru șuruburi.

Mufă îmbinare conductor rotund pentru continuarea traseului

Piesa OBO 237 N FT unește doi conductori rotunzi introduși din părți opuse. Este destinată unei legături longitudinale, atunci când traseul instalației de împământare sau de protecție la trăsnet trebuie continuat cu un alt segment de conductor. Fiecare dintre cei doi conductori trebuie să aibă diametrul cuprins între 0.8 și 1cm. Potrivirea se stabilește după diametrul exterior al conductorului rotund, nu după secțiunea exprimată în centimetri pătrați.

Cele patru șuruburi cu cap hexagonal fixează conductorii în corpul mufei. Această construcție permite realizarea unei legături mecanice între capetele introduse din ambele părți. Mufa nu are placă intermediară. Pentru acest tip de îmbinare, capetele conductorilor se introduc până când se întâlnesc în interiorul piesei, iar cele patru șuruburi se strâng la un cuplu de 6Nm.

Oțel zincat termic pentru utilizare la interior și exterior

Corpul mufei OBO 5328209 este realizat din oțel cu suprafață zincată termic. Varianta poate fi folosită în instalații amplasate atât la interior, cât și la exterior. Identificarea finisajului contează când se selectează componentele unui traseu expus condițiilor de mediu. Cele patru șuruburi de fixare sunt din oțel inoxidabil, iar corpul zincat și șuruburile au roluri distincte în construcția îmbinării.

Mufa nu este destinată înglobării în beton și nu trebuie folosită pentru a prelua sarcini statice. Aceste limite schimbă alegerea chiar dacă diametrul conductorului se încadrează în intervalul admis. Într-un traseu accesibil, poziționarea piesei permite și inspectarea vizuală a legăturii, a șuruburilor și a stării suprafeței în cadrul verificărilor instalației.

Legătură pentru instalații de protecție la trăsnet

OBO 237 N FT are clasa H, corespunzătoare unei capacități la curentul de trăsnet de 100kA în condițiile de încercare aplicabile. Această valoare descrie comportamentul la impulsul de trăsnet; nu este un curent de funcționare permanentă pentru un cablu electric. Piesa respectă cerințele VDE 0185-305-3, corespunzătoare IEC/EN 62305-3, pentru utilizarea sa în contextul instalațiilor de protecție la trăsnet.

Domeniul de utilizare este important pentru înțelegerea termenului „mufă îmbinare conductor”. Produsul unește conductori rotunzi ai unui traseu de împământare sau de protecție la trăsnet. Nu este o mufă izolată pentru repararea unui cablu de alimentare și nici o mufă care se sertizează pe fire flexibile. Conexiunea prevăzută se realizează prin introducerea conductorilor rotunzi în piesă și strângerea șuruburilor.

Potrivirea mufei OBO 237 N FT înainte de montaj

Ambii conductori trebuie să aibă diametrul cuprins între 0.8 și 1cm. Un conductor mai subțire sau mai gros decât acest interval nu corespunde domeniului de prindere al variantei 5328209. Pentru alegerea piesei sunt relevante și forma rotundă a conductorului, amplasarea îmbinării și faptul că legătura este longitudinală. Un traseu care cere o altă geometrie a conexiunii nu devine compatibil doar pentru că diametrul conductorului este potrivit.

Lucrările la instalațiile de împământare și de protecție la trăsnet se execută de personal calificat. Strângerea tuturor celor patru șuruburi la 6Nm face parte din montajul acestei piese. Este necesară identificarea codului 5328209 pe comandă, deoarece „237 N FT” desemnează exact varianta cu corp din oțel zincat termic și domeniu de prindere pentru conductori rotunzi de 0.8–1cm.

Erori frecvente la alegerea unei mufe îmbinare conductor

Alegerea mufei îmbinare conductor după secțiune, nu după diametru

Domeniul de prindere al OBO 237 N FT este exprimat prin diametrul conductorului rotund. Alegerea după o secțiune de cablu, fără măsurarea diametrului de 0.8–1cm, poate duce la o piesă care nu prinde conductorul prevăzut.

Folosirea piesei ca mufă pentru un cablu de alimentare

Produsul este un conector cu șuruburi pentru conductori rotunzi din instalații de împământare și protecție la trăsnet. Nu are izolația și construcția unei mufe pentru îmbinarea firelor unui cablu de alimentare.

Montarea îmbinării în beton

OBO 5328209 nu este destinat utilizării în beton. Chiar și cu doi conductori de diametru potrivit, această amplasare depășește condițiile de utilizare ale piesei.

Întrebări frecvente despre mufa îmbinare conductor OBO

Poate mufa îmbinare conductor OBO 5328209 să lege doi conductori cu diametre diferite?

Da, mufa îmbinare conductor OBO 5328209 acceptă fiecare conductor rotund separat în intervalul 0.8–1cm. Ambii conductori trebuie să se încadreze în acest domeniu de prindere.

Cum sunt fixate capetele în mufa OBO 237 N FT?

Mufa OBO 237 N FT fixează conductorii cu patru șuruburi hexagonale. Capetele se introduc din părți opuse până se întâlnesc, iar cuplul de strângere indicat pentru șuruburi este de 6Nm.

Se poate folosi conectorul 5328209 la exterior?

Da, conectorul OBO 5328209 este destinat instalațiilor de interior și exterior. Corpul său este din oțel zincat termic, dar piesa nu este destinată înglobării în beton.

Ce reprezintă clasa H și valoarea de 100kA?

Clasa H a mufei OBO 237 N FT privește capacitatea la impulsul de curent de trăsnet. Valoarea de 100kA nu descrie curentul permanent admis al unui circuit de alimentare.
