Papuc aluminiu TRACON AS185-14 inelar neizolat 185mm2 M14

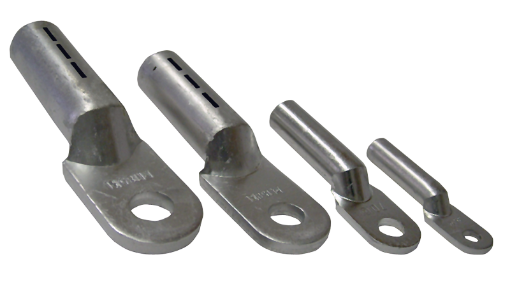

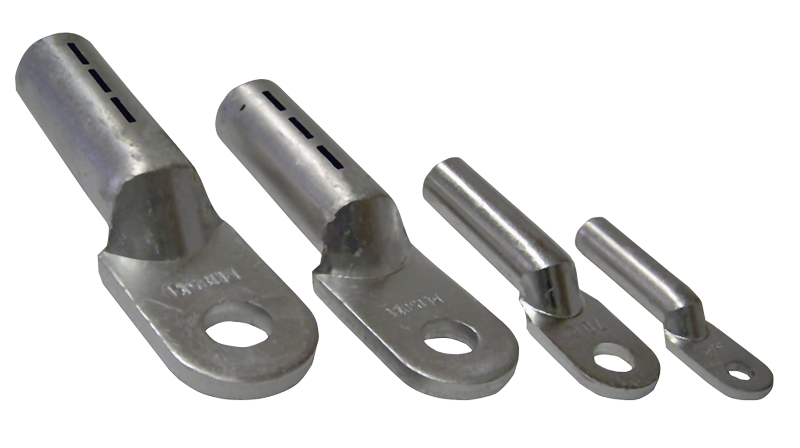

Papuc aluminiu TRACON AS185-14 este un terminal inelar neizolat pentru racordarea conductoarelor din aluminiu la puncte de conexiune cu șurub M14. Este destinat conductorului lițat de 185mm², iar pentru conductorul masiv secțiunea corespunzătoare este de 240mm². Manșonul tubular și capătul inelar reunesc sertizarea conductorului și fixarea pe șurub în aceeași piesă.

Papuc aluminiu pentru terminarea conductorului și prindere M14

Papucul AS185-14 transformă capătul conductorului într-un punct de racordare inelar. Conductorul se conectează în partea tubulară prin sertizare, iar partea plată permite fixarea la punctul de conexiune. Cele două zone au funcții diferite: manșonul preia conductorul, iar inelul realizează interfața de prindere pe șurub.

Forma închisă a inelului înconjoară șurubul de fixare. Pentru această variantă, racordul este M14, iar orificiul are diametrul de 1.5cm. Notația M14 identifică dimensiunea nominală a șurubului, în timp ce diametrul orificiului include spațiul necesar trecerii acestuia. Cele două valori descriu aceeași interfață, din perspective diferite.

Compatibilitate diferențiată pentru conductor lițat și masiv

Papucul TRACON se selectează după materialul și construcția conductorului, alături de secțiunea acestuia. Pentru conductor din aluminiu lițat, varianta AS185-14 corespunde secțiunii de 185mm². Pentru conductor masiv din aluminiu, corespunde secțiunii de 240mm². Aceste valori sunt asociate unor construcții diferite și nu formează un interval general de utilizare.

La pregătirea unei racordări cu un cablu existent, marcajul secțiunii trebuie corelat cu structura conductorului. Un conductor alcătuit din mai multe fire și unul masiv nu se selectează doar după diametrul exterior al cablului. Izolația exterioară nu stabilește secțiunea metalică și nici potrivirea în manșonul papucului.

Manșon lung pentru racordarea prin sertizare

Manșonul lung oferă zona tubulară în care se realizează legătura cu conductorul. Papucul de aluminiu AS185-14 este o piesă pentru sertizare, iar fixarea M14 aparține capătului inelar. Șurubul de la punctul de conexiune nu înlocuiește sertizarea conductorului în partea tubulară.

Alegerea echipamentului de sertizare ține cont de materialul aluminiu, de secțiunea conductorului și de geometria terminalului. O presă destinată numai altor materiale sau secțiuni nu devine compatibilă prin simpla apropiere a dimensiunilor. Pentru pregătirea lucrării, compatibilitatea ansamblului presă și matriță contează împreună cu potrivirea papucului pe conductor.

Gabarit pentru poziționarea la punctul de conexiune

Papucul AS185-14 are lungimea totală de 11.5cm și lățimea capătului plat de 3.7cm. Aceste dimensiuni ajută la evaluarea spațiului disponibil în zona de racordare, mai ales când punctul M14 este apropiat de alte conexiuni sau de limitele compartimentului.

Lungimea papucului trebuie privită împreună cu direcția din care ajunge conductorul la racord. O gaură de prindere compatibilă nu garantează singură că terminalul încape în poziția dorită. Corpul neizolat lasă suprafața metalică expusă, astfel că papucul nu oferă prin el însuși o acoperire izolantă a conexiunii.

Erori frecvente la alegerea unui papuc de aluminiu

Alegerea papucului de aluminiu numai după secțiune

Ignorarea construcției conductorului poate duce la o asociere greșită. Papucul AS185-14 corespunde conductorului lițat de 185mm² sau celui masiv de 240mm². Secțiunea se interpretează împreună cu tipul conductorului, fără extinderea compatibilității la toate valorile intermediare.

Confundarea racordului M14 cu un orificiu de 1.4cm

Transformarea directă a notației filetului în diametrul găurii produce o cerință dimensională greșită. Orificiul papucului TRACON are 1.5cm, fiind destinat trecerii șurubului M14.

Considerarea papucului neizolat drept terminație izolată

Papucul AS185-14 nu are înveliș izolant. Folosirea lui ca și cum ar include această protecție lasă neacoperită cerința de izolare a racordului. Construcția neizolată trebuie inclusă în evaluarea punctului de conexiune.

Întrebări frecvente despre papucul de aluminiu

Papucul de aluminiu AS185-14 este bimetalic?

Nu, papucul de aluminiu AS185-14 este din aluminiu. Construcția sa nu include o palmă de cupru și nu trebuie tratată drept o tranziție bimetalică între conductorul de aluminiu și o suprafață de cupru.

Câte puncte de fixare are terminalul TRACON?

Terminalul TRACON are un singur orificiu de fixare. Capătul inelar este destinat unui punct M14, astfel că nu corespunde unei prinderi care impune două găuri în palma terminalului.

Papucul AS185-14 unește direct două capete de cablu?

Nu, papucul AS185-14 termină conductorul la un punct de conexiune cu șurub. Construcția are un manșon pentru conductor și un capăt inelar, nu două intrări tubulare pentru îmbinarea cap la cap.
