Papuc inelar TRACON SZ16-10 cupru stanat neizolat 16mm2 M10

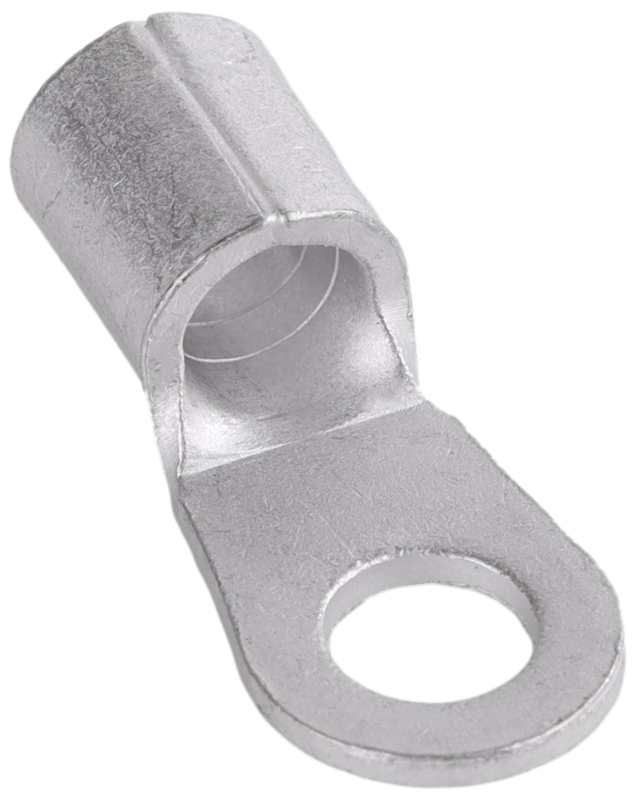

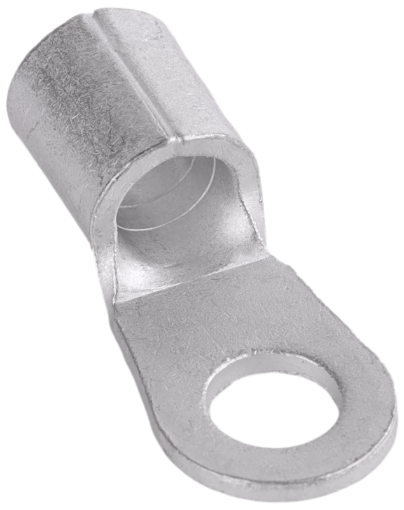

Papuc inelar TRACON SZ16-10 este un terminal neizolat din cupru electrolitic stanat, destinat racordării unui conductor la un punct de fixare cu șurub M10. Forma sa permite sertizarea conductorului la un capăt și prinderea inelului la celălalt. Pentru un conductor lițat, intervalul de secțiune al variantei este 10–16mm².

Papuc inelar pentru racorduri cu șurub M10

Inelul papucului SZ16-10 are orificiul de 1.05cm și înconjoară șurubul în zona de fixare. Indicația M10 se referă la dimensiunea nominală a șurubului; orificiul este puțin mai larg pentru a permite trecerea acestuia. Verificarea șurubului din punctul de racordare este prima condiție de potrivire a capătului inelar.

Terminalul are un singur orificiu. Este destinat unui punct de fixare, astfel încât poziția acelui punct și spațiul pentru partea plată contează la fel ca filetul. Capătul inelar are lățimea de 1.6cm; aceasta descrie locul ocupat lateral de papuc, în timp ce diametrul găurii descrie trecerea șurubului. Valorile nu pot fi folosite una în locul celeilalte.

Secțiunea conductorului în funcție de construcția sa

Papuc inelar TRACON SZ16-10 primește conductoare din cupru cu secțiuni diferite în funcție de construcție: 16–25mm² pentru conductor masiv, 10–16mm² pentru conductor lițat și 6–10mm² pentru conductor flexibil. Cifra 16 din codul comercial nu transformă aceste intervale într-o singură plajă continuă. Un conductor flexibil de 16mm², de pildă, se află în afara intervalului indicat pentru conductor flexibil.

Structura conductorului se stabilește după partea metalică, nu după aspectul izolației. Doi conductori marcați cu aceeași secțiune pot avea comportamente diferite în zona de sertizare dacă unul este masiv, iar celălalt flexibil. Pentru acest papuc, tipul și secțiunea se citesc împreună înainte de alegerea variantei.

Dimensiuni pentru poziționarea terminației

Zona de introducere a conductorului are diametrul interior de 0.58cm și diametrul exterior de 0.9cm. Primul descrie deschiderea pentru conductorul pregătit, iar al doilea arată gabaritul exterior al corpului în zona respectivă. Ele sunt distincte de orificiul de fixare M10, aflat la capătul inelar.

Lungimea totală a papucului este de 3.22cm. Această dimensiune ajută la evaluarea amplasării racordului într-un spațiu cu borne apropiate, panouri sau alte piese. Conductorul trebuie să ajungă la zona de sertizare în poziția prevăzută pentru conexiune, iar partea inelară trebuie să se poată așeza la punctul de fixare. Compatibilitatea cu șurubul nu rezolvă singură cerința de spațiu.

Cupru electrolitic stanat, fără izolație integrată

Corpul terminalului este din cupru electrolitic stanat. Suprafața stanată face parte din construcția acestui model; denumirea materialului nu înseamnă că papucul este bimetalic sau că are un manșon izolant. SZ16-10 este o piesă metalică neizolată, iar suprafețele ei rămân expuse după realizarea terminației.

Partea pentru conductor se conectează prin sertizare. Alegerea presei și a matriței se face pentru forma papucului, materialul său și secțiunea conductorului utilizat. Șurubul M10 fixează capătul inelar la racord, dar nu realizează legătura dintre conductor și corpul papucului. Acestea sunt două interfețe separate ale aceleiași terminații.

Erori frecvente la alegerea unui papuc inelar

Selectarea papucului inelar după cifra 16 din cod

Codul SZ16-10 poate fi citit greșit ca potrivire pentru orice conductor de 16mm². Varianta admite 10–16mm² la conductor lițat, dar numai 6–10mm² la conductor flexibil. Ignorarea construcției conductorului duce la selectarea unei terminații în afara domeniului indicat.

Confundarea găurii pentru șurub cu intrarea conductorului

Orificiul capătului inelar are 1.05cm, iar intrarea pentru conductor are 0.58cm. Dacă diametrele sunt inversate, punctul de prindere ori conductorul vor fi evaluate după dimensiunea greșită. Pentru șurub contează primul, iar pentru partea sertizată contează al doilea și intervalul de secțiune corespunzător.

Tratarea terminației neizolate ca piesă izolată

SZ16-10 nu include un înveliș izolant. Dacă racordul necesită izolarea părților accesibile, alegerea papucului neizolat nu îndeplinește singură acea cerință. Materialul stanat este un finisaj metalic, nu o izolație electrică.

Întrebări frecvente despre papucul inelar

Este papucul inelar SZ16-10 potrivit pentru un conductor masiv de 25mm²?

Da, papucul inelar SZ16-10 are intervalul de 16–25mm² pentru conductor masiv din cupru. Același interval nu se aplică unui conductor lițat sau flexibil, pentru care sunt indicate alte valori.

Ce spațiu ocupă capătul papucului TRACON lângă șurub?

Capătul papucului TRACON are lățimea de 1.6cm. Această dimensiune privește partea inelară, în timp ce corpul destinat conductorului are diametrul exterior de 0.9cm.

Stratul de staniu izolează papucul SZ16-10?

Nu, papucul SZ16-10 rămâne neizolat. Stanarea este un finisaj al cuprului electrolitic, iar corpul metalic rămâne expus în zona de racordare.
