Papuc inelar TRACON CL66 din teava de cupru stanat 6mm2 M6

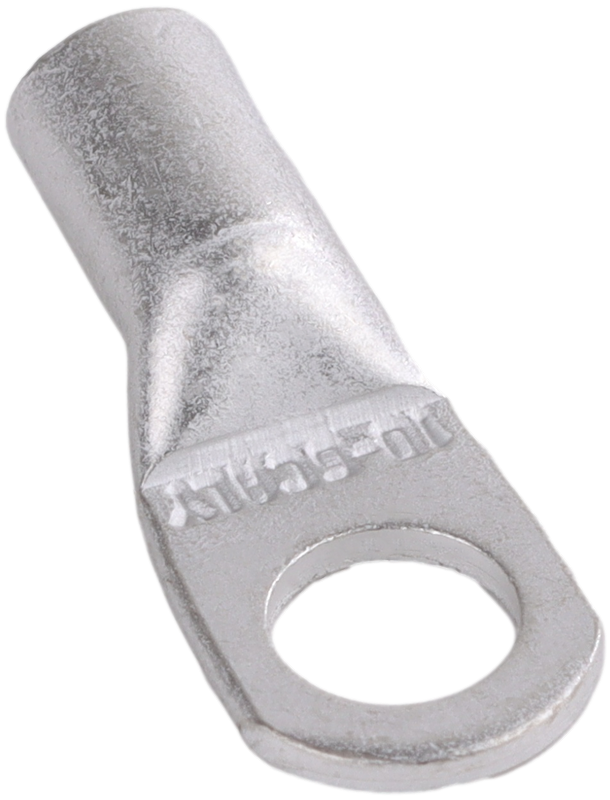

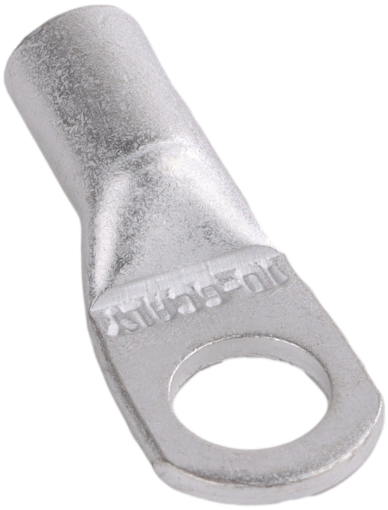

Papuc inelar TRACON CL6-6 este un terminal neizolat din țeavă de cupru electrolitic stanat, destinat racordării prin sertizare a conductorului lițat de 6mm² la un punct de fixare M6. Manșonul tubular primește conductorul, iar capătul inelar se fixează pe șurub. Piesa are lungimea totală de 2.35cm.

Papuc inelar pentru fixarea conductorului la un șurub M6

Capătul inelar al papucului CL6-6 are un orificiu cu diametrul de 0.64cm. Acesta este destinat prinderii la un punct M6. Dimensiunea nominală a șurubului și diametrul găurii sunt două măsuri diferite ale aceleiași conexiuni: șurubul trebuie să poată trece prin inel, iar suprafața plată trebuie să se așeze în zona de fixare.

Papucul are un singur inel și deservește un singur punct de prindere. Când racordul este într-un spațiu limitat, contează atât șurubul M6, cât și lățimea de 1cm a capătului plat. Această lățime indică locul necesar lateral în apropierea altor borne sau piese, pe când orificiul de 0.64cm indică dimensiunea găurii pentru șurub.

Potrivirea cu conductorul în funcție de construcția sa

CL6-6 este identificat comercial prin secțiunea de 6mm², corespunzătoare conductorului lițat. Pentru conductor masiv, secțiunea indicată este 10mm², iar pentru conductor flexibil este 4mm². Aceste valori nu formează un interval continuu între 4 și 10mm²: fiecare se referă la o construcție diferită a conductorului din cupru.

Un cablu poate avea secțiunea marcată pe izolație, dar marcajul nu spune singur cum este construit conductorul. La selecția papucului, conductorul masiv, cel lițat și cel flexibil se disting după structura părții metalice. De aceea, un conductor flexibil de 6mm² nu intră în valoarea indicată pentru varianta flexibilă doar pentru că papucul poartă cifra 6 în cod.

Manșon tubular din cupru pentru legătura sertizată

Zona tubulară a papucului primește capătul conductorului și este partea destinată sertizării. Diametrul interior al manșonului este de 0.38cm, iar diametrul său exterior este de 0.55cm. Prima valoare descrie deschiderea pentru conductor; a doua descrie gabaritul metalic din exteriorul aceleiași zone. Orificiul de la capătul inelar are alt rol și alt diametru.

Racordul se realizează prin două interfețe: conductorul este legat de manșon prin sertizare, iar inelul este prins la punctul M6. Strângerea șurubului nu sertizează conductorul în țeava de cupru. Pentru pregătirea conexiunii, presa și matrița se aleg după forma tubulară a papucului și secțiunea conductorului folosit.

Dimensiuni care contează la poziționarea racordului

Lungimea totală de 2.35cm arată spațiul ocupat de papuc între intrarea conductorului și capătul inelar. Este utilă când punctul de conexiune se află aproape de alte componente și conductorul trebuie să ajungă la manșon dintr-o direcție stabilită de traseu. Compatibilitatea M6 nu garantează singură că piesa poate fi poziționată în acel spațiu.

Corpul este realizat din cupru electrolitic stanat și nu are izolație integrată. Stanarea reprezintă finisajul metalic al papucului; partea conductoare rămâne expusă. Cerințele de izolare ale conexiunii se evaluează separat de potrivirea dimensională a conductorului și a șurubului.

Erori frecvente la alegerea unui papuc inelar

Alegerea papucului inelar numai după cifra 6

Cifra 6 din CL6-6 poate fi confundată cu o compatibilitate universală pentru orice conductor de 6mm². Această secțiune corespunde conductorului lițat; pentru cel masiv este indicată secțiunea de 10mm², iar pentru cel flexibil 4mm². Ignorarea construcției poate duce la alegerea unei terminații nepotrivite.

Confundarea intrării conductorului cu gaura inelului

Intrarea în manșon are diametrul de 0.38cm, iar gaura pentru șurub are 0.64cm. Folosirea valorii de la inel pentru selectarea conductorului înseamnă evaluarea terminației după partea greșită a piesei. Fiecare dimensiune se raportează la interfața ei.

Considerarea finisajului stanat drept izolație

CL6-6 este neizolat, chiar dacă suprafața cuprului este stanată. Dacă punctul de racordare impune acoperirea părților metalice accesibile, papucul nu oferă singur această protecție. Finisajul și izolația au funcții diferite.

Întrebări frecvente despre papucul inelar

Este papucul inelar CL6-6 destinat conductorului flexibil de 6mm²?

Nu, pentru conductor flexibil papucul inelar CL6-6 are indicată secțiunea de 4mm². Valoarea de 6mm² se aplică unui conductor lițat din cupru, astfel că tipul conductorului schimbă alegerea.

Ce lățime are capătul plat al terminalului TRACON?

Capătul plat al terminalului TRACON are lățimea de 1cm. Dimensiunea arată gabaritul lateral din zona inelului; gaura de fixare aflată în această zonă are diametrul de 0.64cm.

Poate CL6-6 să îmbine două capete de conductor?

Nu, CL6-6 este un papuc pentru terminarea unui conductor la un punct M6. Are un singur manșon tubular și un capăt inelar, nu două intrări pentru o îmbinare cap la cap.
