Papuc inelar neizolat TRACON CL10-6 cupru stanat 10mm2 M6

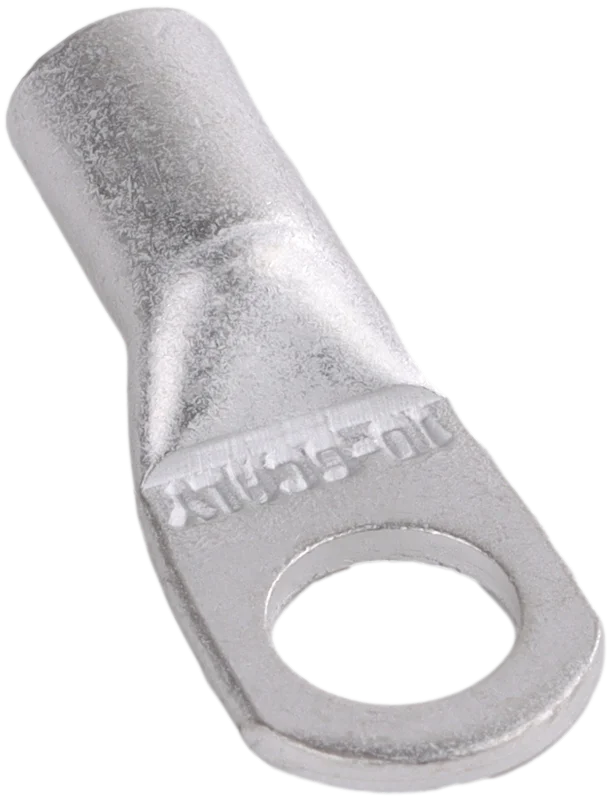

Papuc inelar neizolat TRACON CL10-6 este un terminal tubular din cupru electrolitic stănat, destinat terminării prin sertizare a unui conductor din cupru. Capătul inelar permite realizarea unei legături pe un punct de prindere cu șurub M6. Varianta este identificată prin secțiunea de 10mm² și prin dimensiunea orificiului, două criterii care trebuie verificate împreună la alegere.

Papuc inelar neizolat pentru conductor de 10mm² și prindere M6

Papucul TRACON CL10-6 reunește într-o singură piesă o porțiune tubulară pentru conductor și un capăt plat cu orificiu inelar. Conductorul se fixează în tub prin sertizare, iar inelul este destinat prinderii într-un punct de conexiune cu șurub M6. Cele două capete au roluri diferite: unul trebuie să corespundă conductorului, celălalt punctului de prindere.

Codul CL10-6 ajută la identificarea acestei combinații. Valoarea de 10mm² descrie varianta pentru conductor, în timp ce M6 descrie dimensiunea șurubului de conexiune. Un conductor de 10mm² nu stabilește automat dimensiunea șurubului disponibil, iar un șurub M6 nu confirmă singur potrivirea tubului cu conductorul.

Papucul este realizat din țeavă de cupru electrolitic stănat. Suprafața stănată și construcția tubulară sunt caracteristici ale piesei, utile pentru identificarea tipului de terminal cerut de proiect. Corpul este neizolat: nu are un manșon izolator integrat peste zona tubulară. Alegerea protecției conexiunii se face în funcție de ansamblul electric în care este folosit.

Dimensiuni care ajută la verificarea conexiunii

Orificiul inelului are diametrul de 0.64cm, asociat prinderii M6. Diametrul interior al tubului este de 0.45cm. Aceste două valori descriu deschideri diferite ale aceluiași papuc: orificiul din capătul plat primește elementul de prindere, iar tubul primește capătul conductorului.

Diametrul exterior al tubului este de 0.61cm, lungimea totală a piesei este de 2.45cm, iar lățimea capătului inelar este de 1.02cm. Gabaritul este relevant când punctul de conexiune se află într-un spațiu delimitat sau lângă alte componente. Verificarea locului disponibil trebuie să includă și traseul conductorului conectat, deoarece dimensiunile papucului descriu numai piesa.

Capătul inelar rămâne prins în jurul punctului de fixare după realizarea conexiunii cu șurub. Pentru selectarea terminalului contează atât diametrul orificiului, cât și suprafața disponibilă în jurul acelui punct. Lățimea de 1.02cm ajută la evaluarea încadrării capătului plat, fără a fi confundată cu diametrul orificiului M6.

Potrivirea papucului inelar neizolat cu tipul conductorului

Varianta CL10-6 este prezentată ca papuc de 10mm². Datele dimensionale ale gamei disting și tipurile de conductoare care pot fi introduse în tub, astfel încât secțiunea nominală nu trebuie interpretată ca o aprobare universală pentru orice construcție de conductor. Înainte de alegere se verifică secțiunea efectivă, materialul și forma conductorului care va fi sertizat.

Conexiunea prin sertizare presupune potrivirea terminalului cu conductorul și folosirea unei scule de presare adecvate acestei combinații. Forma inelului privește celălalt capăt al legăturii. Alegerea unei scule după simpla asemănare vizuală a papucilor poate duce la o sertizare care nu corespunde piesei folosite.

Identificarea rapidă a variantei CL10-6

Pentru o comandă precisă, urmărește împreună codul CL10-6, secțiunea de 10mm², prinderea M6 și construcția neizolată din țeavă de cupru stănat. Fiecare element elimină o posibilă confuzie: codul indică reperul exact, secțiunea privește conductorul, iar M6 privește șurubul. Materialul și lipsa izolației descriu execuția terminalului.

Într-un tablou sau într-un alt ansamblu cu mai multe puncte de conexiune, aceste criterii ajută la pregătirea pieselor pentru fiecare legătură. Dacă punctele de prindere au șuruburi de dimensiuni diferite, secțiunea conductorului poate rămâne aceeași, dar papucul necesar trebuie ales și după orificiul inelului.

Erori frecvente la alegerea papucului inelar neizolat

Alegerea papucului inelar neizolat numai după secțiunea de 10mm². CL10-6 are orificiu pentru prindere M6. Dacă punctul de conexiune are altă dimensiune, secțiunea corectă a conductorului nu rezolvă nepotrivirea inelului.

Confundarea diametrului tubului cu diametrul orificiului. Diametrul interior al tubului este de 0.45cm, iar orificiul inelului are 0.64cm. Primul privește introducerea conductorului, al doilea prinderea cu șurub.

Considerarea terminalului neizolat drept conexiune izolată. CL10-6 nu are manșon izolator integrat. Protecția necesară la punctul de conexiune trebuie stabilită pentru ansamblul în care se utilizează piesa.

Întrebări frecvente despre papucul inelar neizolat

Pentru ce șurub este papucul inelar neizolat TRACON CL10-6?

CL10-6 este varianta pentru prindere cu șurub M6. Orificiul capătului inelar are diametrul de 0.64cm. Secțiunea conductorului și dimensiunea șurubului se verifică separat.

Din ce material este realizat papucul CL10-6?

Papucul CL10-6 este realizat din țeavă de cupru electrolitic stănat. Este o piesă neizolată, fără manșon izolator integrat pe porțiunea tubulară.

Cât spațiu ocupă terminalul TRACON CL10-6?

Terminalul are lungimea totală de 2.45cm și lățimea capătului inelar de 1.02cm. Pentru încadrarea la punctul de conexiune se ia în calcul și conductorul care intră în tub, nu doar dimensiunea piesei.
