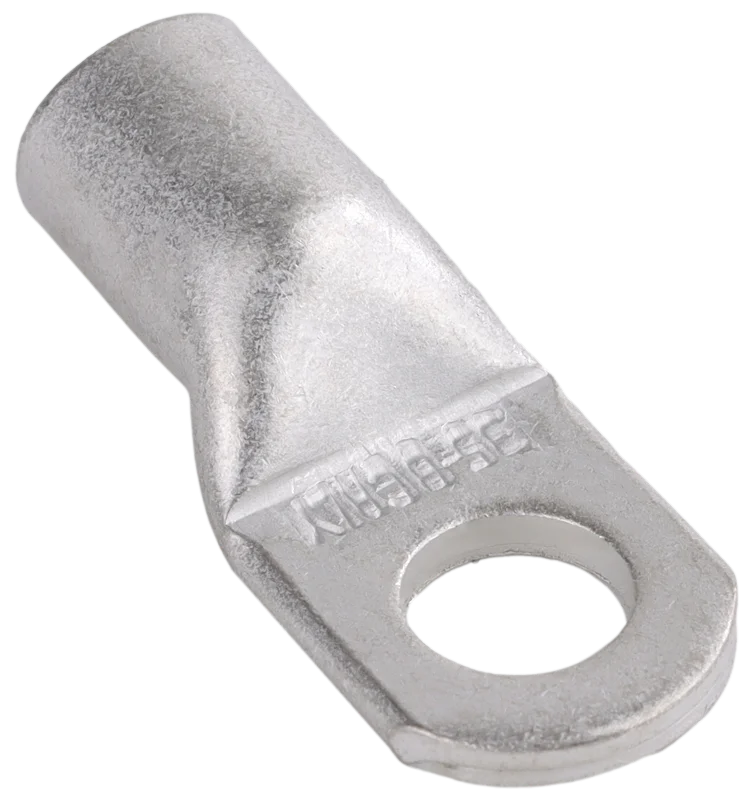

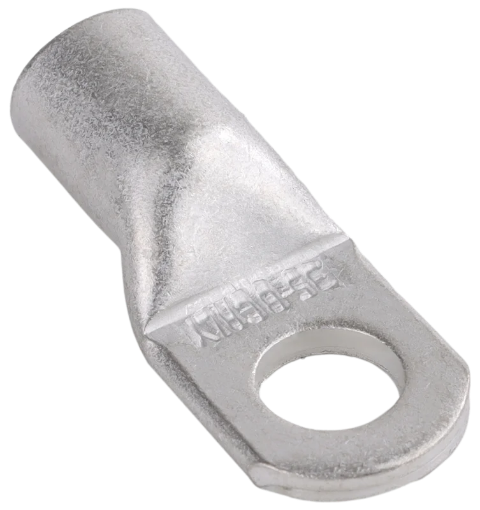

Papuc inelar neizolat TRACON CL25-8 cupru stanat 25mm2 M8

Papuc inelar neizolat TRACON CL25-8 este un terminal tubular din cupru electrolitic stanat, destinat conectării unui conductor de 25mm² la un punct de prindere M8. Tubul se sertizează pe conductor, iar inelul permite fixarea conexiunii la bornă. Varianta CL25-8 se identifică prin diametrul interior al tubului de 6.8mm și gaura inelului de 8.4mm.

Papuc inelar neizolat pentru conductor de 25mm² și prindere M8

La alegerea unui papuc inelar contează două potriviri separate: partea tubulară trebuie să corespundă conductorului, iar inelul punctului de prindere. CL25-8 este varianta pentru secțiunea nominală de 25mm² și șurubul M8. Gaura de 8.4mm aparține inelului; diametrul interior de 6.8mm aparține tubului în care intră conductorul. Cele două cote descriu părți diferite ale aceluiași terminal.

Capătul tubular este realizat pentru o conexiune prin sertizare, iar inelul oferă o suprafață de prindere la bornă. Forma închisă a inelului păstrează punctul de fixare în jurul șurubului. Alegerea secțiunii conductorului și a dimensiunii M8 înainte de comandă permite identificarea variantei potrivite fără a confunda diametrul găurii cu diametrul de intrare al conductorului.

Dimensiuni utile pentru spațiul conexiunii

Papucul are lungimea totală de 3cm și lățimea inelului de 12.4mm. Diametrul exterior al părții tubulare este de 8.6mm. Aceste cote ajută când terminalul trebuie așezat într-o zonă cu spațiu limitat în jurul bornei: lungimea privește întregul papuc, iar lățimea privește partea care se fixează sub șurub.

La un punct de prindere aglomerat, verificarea doar a găurii M8 nu descrie tot spațiul necesar. Inelul ocupă 12.4mm în lățime, în timp ce tubul sertizat continuă în direcția conductorului. Poziția conductorului față de bornă și locul disponibil pentru corpul terminalului contează împreună cu potrivirea șurubului.

Cupru electrolitic stanat, fără înveliș izolator

Papuc inelar neizolat TRACON CL25-8 este fabricat din țeavă de cupru electrolitic stanat. Construcția tubulară primește capătul conductorului pentru sertizare, iar suprafața terminalului este stanată. Papucul nu are înveliș izolator: după realizarea conexiunii, partea metalică rămâne neacoperită de o izolație proprie produsului.

Acest detaliu schimbă modul în care este evaluată conexiunea completă. Papucul realizează terminația metalică dintre conductor și borna M8, dar nu furnizează singur izolarea acelei terminații. Dacă zona de conectare necesită acoperire, aceasta trebuie tratată separat în configurația instalației.

Erori frecvente la alegerea papucului inelar neizolat

Confundarea găurii papucului inelar neizolat cu intrarea conductorului

Gaura inelului este de 8.4mm și corespunde prinderii M8. Intrarea tubulară are diametrul interior de 6.8mm. Folosirea uneia dintre valori în locul celeilalte poate duce la alegerea unui terminal care nu se potrivește conductorului sau bornei.

Alegerea după șurub fără verificarea conductorului

Prinderea M8 nu stabilește singură compatibilitatea papucului. CL25-8 este identificat pentru conductor cu secțiunea nominală de 25mm²; secțiunea și punctul de prindere trebuie să corespundă simultan.

Presupunerea că terminalul are izolație proprie

CL25-8 este neizolat. Cuprul stanat rămâne expus după sertizare, astfel că papucul nu trebuie confundat cu un terminal prevăzut cu manșon izolator.

Întrebări frecvente despre papucul inelar neizolat

Pentru ce conductor este papucul inelar neizolat TRACON CL25-8?

CL25-8 este destinat unui conductor cu secțiunea nominală de 25mm². Partea tubulară are diametrul interior de 6.8mm și este concepută pentru sertizare.

Ce dimensiune are gaura inelului CL25-8?

Gaura inelului are diametrul de 8.4mm pentru prindere M8. Ea nu trebuie confundată cu intrarea de 6.8mm a părții tubulare.

Ce spațiu ocupă terminalul TRACON la bornă?

Papucul CL25-8 are lungimea totală de 30mm și lățimea inelului de 12.4mm. Partea tubulară are diametrul exterior de 8.6mm, cote utile pentru evaluarea spațiului din jurul conexiunii.
