Papuc inelar neizolat TRACON CL35-10 cupru stanat 35mm2 M10

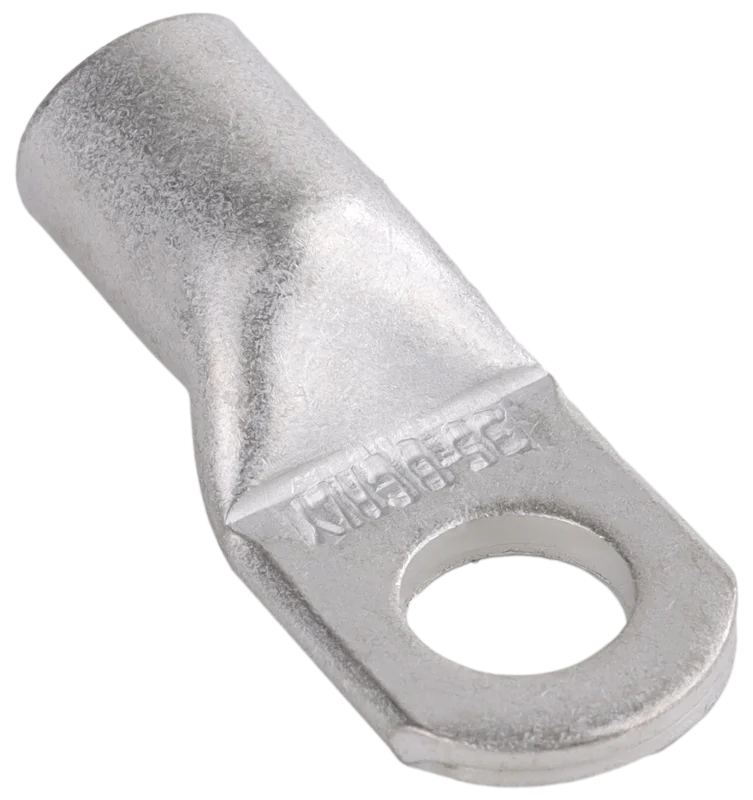

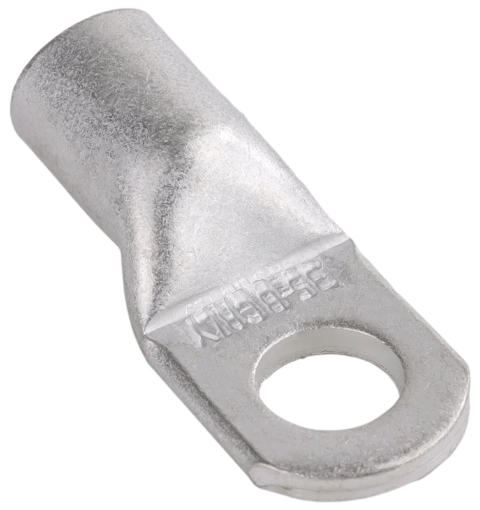

Papuc inelar neizolat TRACON CL35-10 este un terminal tubular din cupru electrolitic stanat pentru conectarea unui conductor de 35mm² la un punct de prindere M10. Partea tubulară se sertizează pe conductor, iar inelul se fixează la bornă. Gaura inelului are diametrul de 10.5mm, în timp ce intrarea tubului are diametrul interior de 8.2mm.

Papuc inelar neizolat pentru conductor de 35mm² și prindere M10

Papuc inelar neizolat TRACON CL35-10 reunește două dimensiuni care trebuie să corespundă conexiunii: secțiunea conductorului și mărimea șurubului de prindere. Este varianta cu secțiunea nominală de 35mm² și inel pentru M10. Gaura de 10.5mm aparține inelului; cota de 8.2mm descrie interiorul părții tubulare în care intră conductorul. Aceste valori nu sunt interschimbabile.

Partea tubulară este destinată sertizării pe capătul conductorului. Inelul închis formează zona de fixare la bornă. Astfel, conductorul primește o terminație metalică potrivită unei prinderi cu șurub, cu condiția ca secțiunea lui și dimensiunea punctului de fixare să corespundă variantei CL35-10.

Dimensiuni pentru amplasarea la bornă

Papucul are lungimea totală de 3.5cm. Lățimea inelului este de 15.3mm, iar diametrul exterior al părții tubulare este de 10.5mm. Aceste cote descriu spațiul ocupat de întregul terminal, nu doar diametrul găurii M10. Sunt utile când borna se află într-o zonă în care conductorul și inelul trebuie așezate între alte componente.

La un punct de conexiune, un șurub M10 compatibil nu garantează singur că papucul încape în spațiul disponibil. Inelul ocupă loc în jurul șurubului, iar tubul continuă în direcția de intrare a conductorului. Lungimea de 3.5cm și lățimea de 15.3mm permit evaluarea acestei poziționări înainte de alegere.

Terminal din cupru stanat, fără izolație proprie

Papuc inelar neizolat TRACON CL35-10 este fabricat din țeavă de cupru electrolitic stanat. Suprafața metalică este stanată, iar construcția tubulară permite realizarea terminației prin sertizare. Papucul nu are manșon izolator: metalul rămâne neacoperit de o izolație proprie produsului.

Prin urmare, terminalul oferă partea metalică necesară conectării conductorului la borna M10, dar nu asigură singur acoperirea izolatoare a conexiunii. Dacă amplasarea cere o astfel de acoperire, ea trebuie prevăzută separat în ansamblul instalației. Distincția este utilă mai ales când aspectul unui papuc inelar este folosit drept singur criteriu de alegere.

Erori frecvente la alegerea papucului inelar neizolat

Confundarea intrării papucului inelar neizolat cu gaura de prindere

Diametrul interior de 8.2mm aparține tubului pentru conductor. Gaura inelului are 10.5mm și corespunde prinderii M10. Confundarea lor poate duce la alegerea unui terminal nepotrivit conductorului sau bornei.

Alegerea doar după șurubul M10

Dimensiunea de prindere nu stabilește singură potrivirea. CL35-10 este identificat pentru conductor cu secțiunea nominală de 35mm²; ambele părți ale conexiunii trebuie luate în calcul.

Presupunerea că papucul are înveliș izolator

CL35-10 este neizolat. După sertizare, zona metalică nu este acoperită de un manșon izolator integrat în papuc.

Întrebări frecvente despre papucul inelar neizolat

Pentru ce conductor este papucul inelar neizolat TRACON CL35-10?

CL35-10 este varianta pentru conductor cu secțiunea nominală de 35mm². Partea sa tubulară are diametrul interior de 8.2mm și se fixează pe conductor prin sertizare.

Ce dimensiune are gaura inelului CL35-10?

Gaura inelului are diametrul de 10.5mm pentru prindere M10. Aceasta este distinctă de intrarea tubulară destinată conductorului.

Cât spațiu ocupă papucul TRACON la punctul de conectare?

CL35-10 are lungimea totală de 3.5cm și lățimea inelului de 15.3mm. Partea tubulară are diametrul exterior de 10.5mm, dimensiune utilă la evaluarea locului disponibil pentru conductor.
