Papuc inelar neizolat TRACON CL35-8 cupru stanat 35mm2 M8

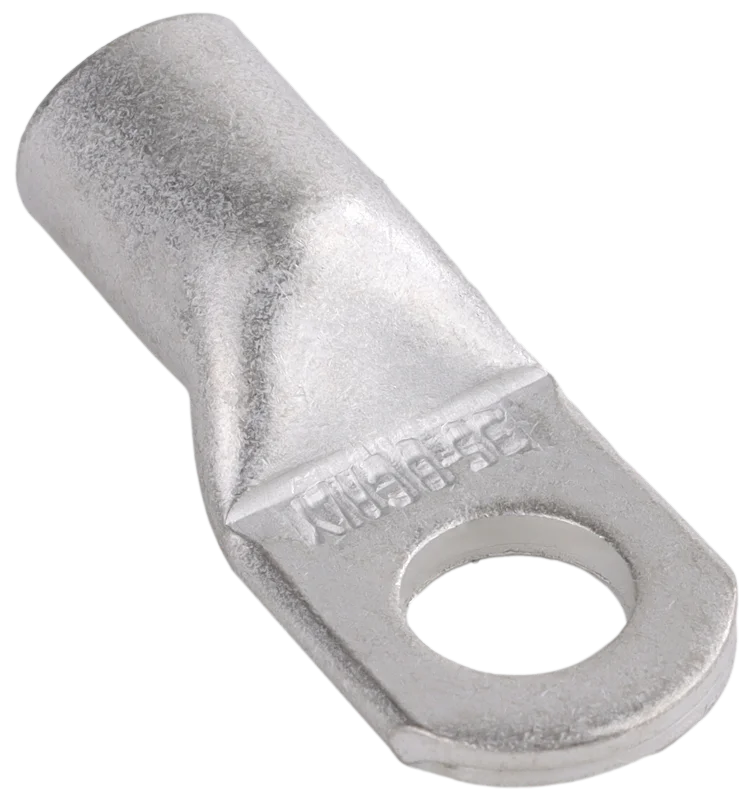

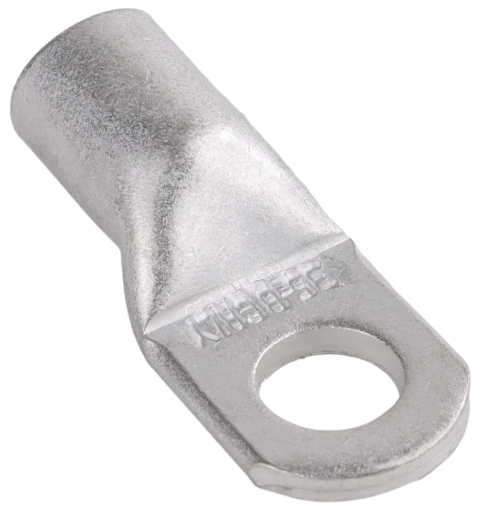

Papuc inelar neizolat TRACON CL35-8 este un terminal din țeavă de cupru electrolitic stanat, folosit pentru conectarea prin sertizare a unui conductor la o bornă cu prindere M8. Varianta este identificată ca 35mm² pentru conductor lițat. Tubul are diametrul interior de 8.2mm, iar gaura inelului are diametrul de 8.4mm.

Papuc inelar neizolat pentru prindere M8

Papuc inelar neizolat TRACON CL35-8 îmbină un capăt tubular pentru sertizare cu un inel închis pentru fixarea la bornă. Gaura de 8.4mm este destinată prinderii M8; ea nu descrie spațiul în care intră conductorul. Acesta intră în partea tubulară, cu diametrul interior de 8.2mm. Alegerea corectă cere potrivirea ambelor capete ale conexiunii.

Inelul închis înconjoară șurubul de fixare, iar partea tubulară formează terminația conductorului după sertizare. Papucul este util acolo unde conductorul trebuie adus la un punct de prindere cu șurub, iar configurația bornei permite așezarea inelului și a corpului terminalului.

Secțiunea conductorului depinde de construcția acestuia

Pentru CL35-8, capacitatea indicată diferă după tipul conductorului: 50mm² pentru conductor plin, 35mm² pentru conductor lițat și 25mm² pentru conductor flexibil cu fire fine. Denumirea comercială de 35mm² corespunde valorii pentru conductorul lițat; ea nu trebuie aplicată automat tuturor tipurilor de conductor.

Înainte de alegere, contează atât secțiunea înscrisă pe conductor, cât și construcția acestuia. Două conductoare cu aceeași secțiune nominală, dar cu structură diferită, nu au neapărat aceeași încadrare pentru acest papuc. Distincția este utilă mai ales când terminalul este selectat pentru un conductor flexibil: valoarea indicată pentru acesta este de 25mm².

Dimensiuni pentru amplasarea conexiunii

Papucul are lungimea totală de 35mm și lățimea inelului de 15.3mm. Diametrul exterior al părții tubulare este de 10.5mm. Aceste dimensiuni ajută la evaluarea spațiului din jurul bornei: gaura M8 poate fi potrivită șurubului, în timp ce inelul sau tubul au nevoie de loc suplimentar lângă alte componente.

Partea tubulară continuă dincolo de inel în direcția conductorului. Dacă borna este amplasată într-un spațiu îngust, lungimea întregului papuc și traseul conductorului influențează poziționarea. Cota de 15.3mm descrie lățimea inelului, nu diametrul găurii de prindere.

Cupru stanat, fără manșon izolator

Papuc inelar neizolat TRACON CL35-8 este fabricat din cupru electrolitic stanat și nu are izolație proprie. După sertizare, partea metalică a terminației rămâne expusă. Papucul realizează conexiunea metalică dintre conductor și punctul M8, dar nu oferă singur o acoperire izolatoare a ansamblului.

Acest aspect contează când se stabilește configurația completă a conexiunii. Forma tubulară și inelul rezolvă terminarea și fixarea conductorului; orice acoperire necesară zonei metalice se tratează separat. Produsul nu trebuie confundat cu un terminal care are deja un manșon izolator.

Erori frecvente la alegerea papucului inelar neizolat

Alegerea papucului inelar neizolat numai după șurubul M8

Prinderea M8 este doar una dintre condiții. CL35-8 trebuie potrivit și cu tipul și secțiunea conductorului; pentru conductor lițat, valoarea indicată este de 35mm², iar pentru conductor flexibil cu fire fine este de 25mm².

Confundarea celor două diametre interioare

Intrarea tubului are 8.2mm, în timp ce gaura inelului are 8.4mm. Prima aparține capătului pentru conductor, iar a doua punctului de prindere M8.

Presupunerea că papucul include izolație

CL35-8 este neizolat. Suprafața metalică nu este acoperită de un manșon izolator integrat după realizarea terminației.

Întrebări frecvente despre papucul inelar neizolat

Pentru ce conductor este papucul inelar neizolat TRACON CL35-8?

CL35-8 este indicat pentru conductor lițat de 35mm². Capacitatea este de 50mm² pentru conductor plin și de 25mm² pentru conductor flexibil cu fire fine.

Ce dimensiune are gaura de prindere a papucului CL35-8?

Inelul are o gaură de 8.4mm pentru prindere M8. Intrarea tubulară pentru conductor are separat diametrul interior de 8.2mm.

Care sunt dimensiunile exterioare relevante la bornă?

Papucul CL35-8 are lungimea de 35mm și lățimea inelului de 15.3mm. Partea tubulară are diametrul exterior de 10.5mm.
