Papuc inelar neizolat TRACON CL4-5 cupru stanat 4mm2 M5

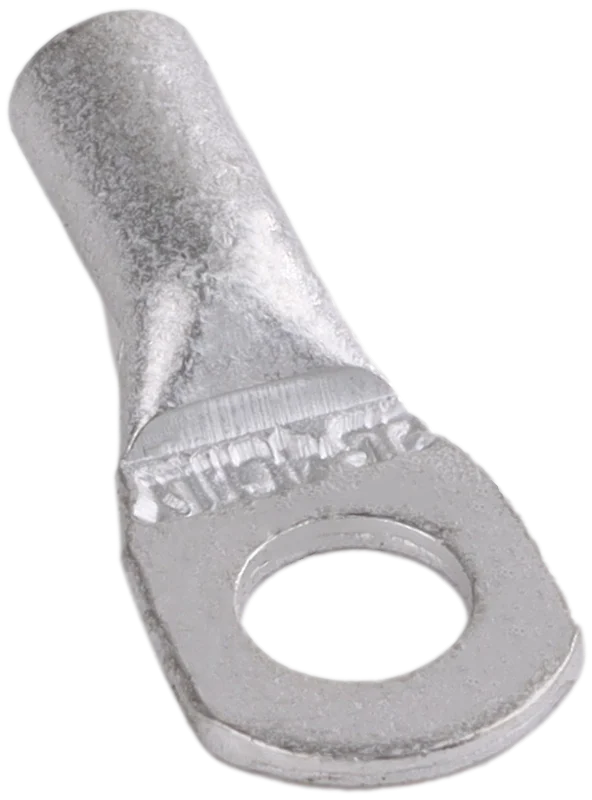

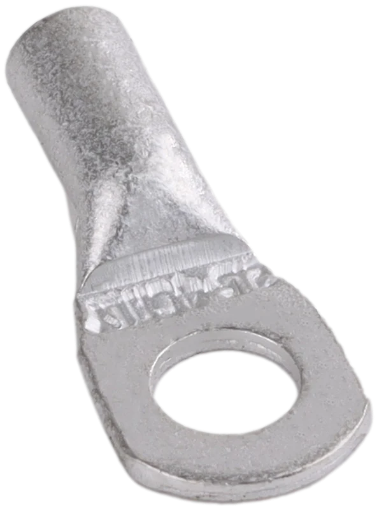

Papuc inelar neizolat TRACON CL4-5 este un terminal din țeavă de cupru electrolitic stanat, pentru conectarea unui conductor de 4 mm² la un punct de fixare M5. Capătul tubular primește conductorul pentru sertizare, iar inelul permite fixarea conexiunii sub șurub. Modelul este potrivit când instalația cere această combinație precisă între secțiunea conductorului și dimensiunea punctului de prindere.

Papuc inelar neizolat pentru conductor de 4 mm² și fixare M5

La alegerea terminalului contează două potriviri distincte. Capătul tubular trebuie să corespundă conductorului, iar inelul trebuie să corespundă șurubului de conectare. CL4-5 este varianta identificată pentru 4 mm² și M5. Astfel, poți selecta terminalul pornind atât de la cablul folosit, cât și de la borna, bara sau punctul de conectare prevăzut cu șurub.

Orificiul inelului are diametrul de 0.53 cm, iar diametrul interior al intrării în tub este de 0.28 cm. Dimensiunea M5 descrie punctul de fixare pentru care este ales papucul; secțiunea de 4 mm² descrie conductorul. Cele două valori au roluri diferite și trebuie verificate separat înainte de comandă.

Conexiune prin sertizare și prindere sub șurub

Forma tubulară oferă zona în care conductorul este sertizat, iar partea plată cu inel oferă suprafața de fixare la punctul de conectare. Această construcție permite realizarea unui capăt de conductor pregătit pentru o îmbinare cu șurub. Papucul este neizolat, așadar alegerea lui trebuie corelată cu modul în care este protejată conexiunea în ansamblul electric în care va fi folosit.

Corpul este realizat din cupru electrolitic stanat. Materialul și finisajul sunt caracteristici ale terminalului; ele nu înlocuiesc verificarea compatibilității conductorului, a punctului de fixare și a spațiului de montaj. Pentru sertizare este necesară o unealtă adecvată terminalului și secțiunii conductorului.

Format compact pentru punctul de conectare

Papucul are lungimea totală de 2.05 cm și lățimea părții cu inel de 1 cm. Aceste dimensiuni ajută la verificarea spațiului disponibil în jurul punctului de fixare, mai ales când acesta se află lângă alte conexiuni. Ia în calcul atât locul ocupat de terminal, cât și traseul conductorului care ajunge la el.

Modelul are un inel închis. Pentru a stabili dacă se potrivește conexiunii tale, verifică poziția șurubului, suprafața pe care se așază partea plată și accesul la punctul de prindere. O alegere bazată doar pe secțiunea conductorului poate rata dimensiunea necesară a inelului sau spațiul efectiv disponibil.

Erori frecvente la alegerea unui papuc inelar neizolat

• Alegerea papucului inelar neizolat doar după conductor. Un conductor de 4 mm² nu stabilește singur mărimea inelului. Pentru CL4-5 trebuie să fie potrivit și punctul de fixare M5.
• Confundarea dimensiunii M5 cu secțiunea cablului. M5 se referă la fixarea sub șurub, în timp ce 4 mm² identifică secțiunea conductorului pentru care este ales terminalul.
• Ignorarea faptului că terminalul este neizolat. Dacă ansamblul necesită protecția părții conductoare expuse, aceasta trebuie prevăzută în configurația conexiunii.
• Omiterea verificării spațiului din jurul șurubului. Lungimea de 2.05 cm și lățimea inelului de 1 cm contează când terminalul trebuie așezat lângă alte componente.

Întrebări frecvente despre papucul inelar neizolat CL4-5

La ce servește papucul inelar neizolat TRACON CL4-5?

Pregătește capătul conductorului pentru fixare sub șurub. Capătul tubular este destinat sertizării conductorului, iar inelul este destinat unui punct de prindere M5.

Ce înseamnă M5 în denumirea modelului?

Identifică dimensiunea punctului de fixare. Pentru alegerea completă a terminalului trebuie verificată separat și secțiunea conductorului de 4 mm².

Care este diametrul orificiului din inel?

Orificiul are diametrul de 0.53 cm. Această măsură ajută la verificarea potrivirii fizice la punctul de prindere M5.

Este CL4-5 un papuc izolat?

Nu, terminalul este neizolat. Partea conductoare rămâne expusă, iar protecția conexiunii se stabilește în funcție de ansamblul în care este montat.
