Papuc inelar TRACON CL50-10 teava cupru stanat 50mm2 M10

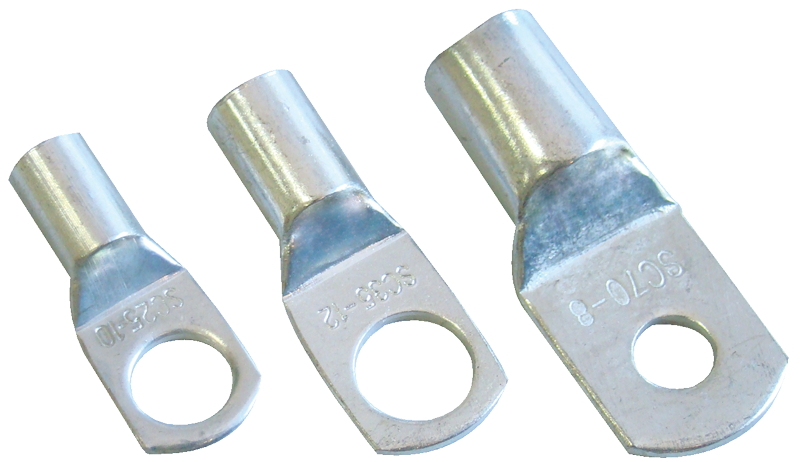

Papuc inelar TRACON CL50-10 este un terminal neizolat din țeavă de cupru electrolitic stanat pentru conectarea unui conductor la un punct de fixare M10. Varianta corespunde conductorului lițat de 50mm² și are un manșon tubular destinat sertizării. Inelul de la celălalt capăt permite prinderea la punctul de racordare cu șurub.

Papuc inelar pentru racordarea conductorului la M10

Orificiul inelului are diametrul de 1.05cm și este destinat unui șurub M10. Dimensiunea nominală a șurubului și diametrul efectiv al găurii nu sunt identice: deschiderea permite trecerea șurubului prin partea plată. Papucul are un singur orificiu, astfel că racordarea sa prin inel se face la un punct de fixare.

Conductorul intră în manșonul tubular, unde se realizează sertizarea. Această legătură și prinderea pe șurub sunt două operații distincte ale aceleiași terminații. Forma inelară definește interfața cu punctul M10, iar partea tubulară definește interfața cu conductorul; potrivirea uneia nu o confirmă automat pe cealaltă.

Secțiunea potrivită depinde de construcția conductorului

Papuc inelar TRACON CL50-10 este identificat comercial prin valoarea de 50mm² pentru conductor lițat. Pentru conductor masiv, secțiunea corespunzătoare este 70mm², iar pentru conductor flexibil este 35mm². Aceste trei valori descriu construcții diferite ale conductorului și nu reprezintă un interval continuu de la 35 la 70mm².

Un cablu cu secțiunea marcată pe izolație trebuie identificat și după structura metalului din interior. Un conductor flexibil de 50mm², de exemplu, nu devine compatibil doar pentru că în denumirea papucului apare 50mm². La alegerea terminației, secțiunea și tipul conductorului se citesc împreună pentru a selecta capacitatea corespunzătoare.

Manșon din țeavă de cupru pentru sertizare

Diametrul interior al manșonului este de 0.95cm, iar diametrul exterior este de 1.25cm. Primul descrie deschiderea în care intră conductorul pregătit, în timp ce al doilea arată gabaritul piesei metalice în zona tubulară. Aceste măsuri nu trebuie confundate cu orificiul de 1.05cm din capătul inelar.

Corpul din cupru electrolitic stanat este destinat unei legături prin sertizare în zona conductorului. Presa și matrița se aleg în funcție de papuc și de secțiunea conductorului utilizat. Strângerea șurubului M10 fixează inelul la punctul de racordare, dar nu înlocuiește legătura realizată în manșonul tubular.

Gabarit pentru poziționarea lângă alte conexiuni

Lungimea totală a papucului CL50-10 este de 4.3cm, iar lățimea capătului plat este de 1.8cm. Aceste dimensiuni sunt utile când punctul M10 se află într-un compartiment cu spațiu restrâns sau lângă alte borne. Lungimea descrie întinderea piesei dinspre manșon spre inel, iar lățimea arată locul ocupat lateral la prindere.

Direcția din care ajunge conductorul la racord influențează spațiul necesar pentru papuc. Un punct cu șurub M10 poate corespunde inelului, dar apropierea altor piese poate limita poziționarea terminalului de 4.3cm. Gabaritul se apreciază împreună cu traseul conductorului, nu doar după mărimea șurubului.

Suprafață stanată și construcție neizolată

Papucul are corp din cupru electrolitic stanat. Stanarea descrie finisajul suprafeței metalice, nu un înveliș izolant. CL50-10 rămâne neizolat după sertizare și fixare, astfel că piesa nu asigură singură acoperirea electrică a punctului de racordare.

Codul CL50-10 identifică terminalul tubular cu un singur inel și dimensiunile sale proprii. Atunci când conexiunea impune izolarea părții metalice accesibile, această cerință se ia în calcul separat de alegerea papucului. Potrivirea conductorului și a fixării M10 rezolvă legătura mecanică și electrică, dar nu adaugă izolație corpului expus.

Erori frecvente la alegerea unui papuc inelar

Alegerea papucului inelar după valoarea de 50mm²

Valoarea din denumire se aplică unui conductor lițat. Dacă este atribuită automat unui conductor flexibil, selecția devine greșită: pentru acesta este indicată secțiunea de 35mm². Pentru conductor masiv, valoarea este 70mm². Construcția conductorului schimbă secțiunea potrivită.

Confundarea diametrului de intrare cu orificiul M10

Manșonul are diametrul interior de 0.95cm, iar inelul are un orificiu de 1.05cm. Folosirea diametrului inelului pentru a evalua intrarea conductorului conduce la o potrivire calculată pentru partea greșită a piesei. Conductorul se raportează la manșon, iar șurubul la orificiul inelar.

Considerarea stanării drept izolație

Stratul stanat este un finisaj metalic. Tratarea lui ca înveliș izolant lasă neîndeplinită o eventuală cerință de acoperire a conexiunii. CL50-10 este un papuc neizolat, indiferent de aspectul suprafeței.

Întrebări frecvente despre papucul inelar

Este papucul inelar CL50-10 potrivit pentru un conductor masiv de 70mm²?

Da, papucul inelar CL50-10 are indicată secțiunea de 70mm² pentru conductor masiv. Valoarea de 50mm² se referă la conductorul lițat; tipul conductorului trebuie identificat înainte de alegere.

Câte puncte de fixare are terminalul TRACON?

Terminalul TRACON CL50-10 are un singur orificiu de fixare. Inelul este destinat unui punct M10 și are lățimea de 1.8cm în zona capătului plat.

Poate CL50-10 să unească direct două conductoare cap la cap?

Nu, CL50-10 termină un conductor la un punct de prindere cu șurub. Are un manșon tubular pentru conductor și un inel pentru fixare, nu două intrări pentru o îmbinare în linie.
