Intrerupator automat USOL EATON Power Defense 4P 200A 36kA PDE24G0200TAAS

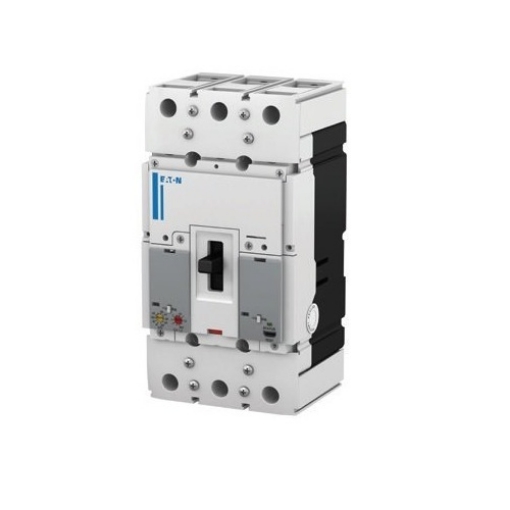

Întrerupător automat USOL EATON PDE24G0200TAAS este un aparat tetrapolar în carcasă turnată, din gama Power Defense, pentru protecția instalațiilor și cablurilor la suprasarcină și scurtcircuit. Are curent nominal de 200A, declanșator termomagnetic reglabil și capacitate de rupere de serviciu Ics de 36kA la 400-415V AC. Cei patru poli și intervalele de reglaj identifică această variantă pentru alegerea într-un tablou de distribuție.

Întrerupător automat USOL cu patru poli pentru circuitul protejat

Întrerupător automat USOL EATON PDE24G0200TAAS comută cei patru poli prin maneta aparatului. Această configurație răspunde schemelor în care este necesar un întrerupător tetrapolar. Numărul de poli se stabilește după circuitul din tablou; curentul nominal de 200A nu spune singur dacă varianta corespunde configurației electrice.

Declanșatorul termomagnetic asigură protecție la suprasarcină și scurtcircuit prin două praguri distincte. Partea termică privește suprasarcina, în timp ce partea magnetică declanșează instantaneu la curenți de defect ridicați. Reglajele permit adaptarea acestor praguri în intervalele disponibile ale aparatului.

Reglaj termic între 160A și 200A

Pragul termic Ir poate fi reglat între 160A și 200A. Aparatul are curent nominal de 200A, însă protecția la suprasarcină poate fi stabilită și sub această valoare, în limitele disponibile. Pentru o cerință de prag termic sub 160A, varianta PDE24G0200TAAS nu oferă reglajul necesar.

Curentul nominal și pragul Ir au roluri diferite în alegere. Primul identifică varianta de aparat, iar al doilea reprezintă reglajul protecției la suprasarcină. Caracteristicile circuitului și ale conductoarelor stabilesc valoarea cerută pentru protecție; inscripția 200A nu înlocuiește această alegere.

Reglaj magnetic între 1000A și 1600A

Pragul magnetic instantaneu Ii este reglabil între 1000A și 1600A. Reglajul privește declanșarea la curenți de defect mari și nu reprezintă capacitatea de rupere. Declanșatorul termomagnetic este calibrat la 40°C, condiție de referință pentru caracteristicile sale de protecție.

Ii este exprimat în amperi, în timp ce capacitatea de rupere Ics se exprimă în kiloamperi și este legată de tensiune. Confundarea lor ar amesteca pragul declanșării cu capacitatea aparatului de a întrerupe un scurtcircuit. Ambele contează la alegere, dar fiecare răspunde unei condiții diferite a instalației.

Capacitate de rupere pentru tensiunea instalației

La 400-415V AC și 50-60Hz, întrerupătorul PDE24G0200TAAS are Ics de 36kA. Aceasta este valoarea de folosit când se evaluează capacitatea de rupere pentru o instalație din acest interval de tensiune, în raport cu curentul de scurtcircuit disponibil în punctul de instalare.

La 230V AC, Ics este de 50kA; la 440V AC, este de 22.5kA. Valoarea de 36kA din denumire aparține condiției de 400-415V și nu descrie capacitatea aparatului la orice tensiune. Pentru un circuit de 440V, evaluarea pornește de la 22.5kA. Tensiunea maximă de utilizare Ue în curent alternativ este de 440V.

Tensiunea de izolație Ui este de 800V AC. Ea caracterizează izolația, fără a extinde tensiunea maximă de utilizare a circuitului la 800V. Citirea separată a acestor valori previne alegerea produsului pe baza unui parametru de izolație tratat greșit drept tensiune de lucru.

Montaj fix cu borne frontale în tabloul electric

Întrerupător automat USOL EATON PDE24G0200TAAS este destinat montajului fix. Circuitul principal se racordează prin conexiuni frontale cu șurub, iar acționarea manuală se face prin manetă. Montajul pe șină DIN este opțional; integrarea depinde de configurația aleasă pentru tablou.

Corpul aparatului are lungimea sau adâncimea de 20.1cm, înălțimea de 8.9cm și lățimea de 14cm. Greutatea este de 2.268kg. Dimensiunile ajută la evaluarea spațiului disponibil pentru aparat, în timp ce conexiunile frontale și maneta cer acces în ansamblul montat.

Gradul de protecție al aparatului este IP2X. El nu indică protecție la apă pentru tabloul complet. Modelul nu are contacte auxiliare integrate, iar acționarea motorizată este opțională. Dacă instalația cere semnalizarea stării sau comandă motorizată, aceste funcții presupun echipare compatibilă separată.

Erori frecvente la alegerea unui întrerupător automat USOL

Alegerea întrerupătorului automat USOL doar după valoarea de 200A

Curentul nominal nu arată întregul domeniu al protecției la suprasarcină. Reglajul Ir al acestui model începe la 160A. O cerință sub acest prag nu poate fi realizată prin reducerea reglajului; intervalul disponibil trebuie să corespundă circuitului.

Folosirea celor 36kA la o tensiune de 440V

Capacitatea de 36kA se aplică la 400-415V AC. La 440V AC, Ics este de 22.5kA. Folosirea valorii de 36kA pentru 440V ar supraestima capacitatea de rupere a aparatului în condiția respectivă.

Presupunerea că acționarea motorizată este integrată

Aparatul are manetă pentru acționare manuală. Motorul este o opțiune, iar contactele auxiliare integrate sunt absente. O schemă ce necesită comandă la distanță sau semnalizarea stării cere identificarea echipării compatibile, în afara configurației de bază.

Întrebări frecvente despre întrerupătorul automat USOL

Întrerupătorul automat USOL EATON PDE24G0200TAAS are reglaj termic?

Întrerupătorul automat USOL EATON PDE24G0200TAAS are prag termic Ir reglabil între 160A și 200A. Reglajul stabilește protecția la suprasarcină în intervalul acestei variante; pragul magnetic se reglează separat.

Ce prag magnetic are varianta Power Defense de 200A?

Întrerupătorul Power Defense PDE24G0200TAAS are prag magnetic Ii reglabil între 1000A și 1600A. Acesta privește declanșarea instantanee și nu trebuie confundat cu Ics de 36kA la 400-415V AC.

Câte manevre permite întrerupătorul PDE24G0200TAAS?

Întrerupătorul PDE24G0200TAAS permite maximum 120 de operații pe oră și are o durată de viață mecanică de 20000 de operații. Aceste valori descriu manevrele mecanismului, nu numărul de scurtcircuite pe care îl poate întrerupe.
