Piesa separatie OBO 233 A VA Rd 0.8-1cm FL 3-4cm inox 5336457

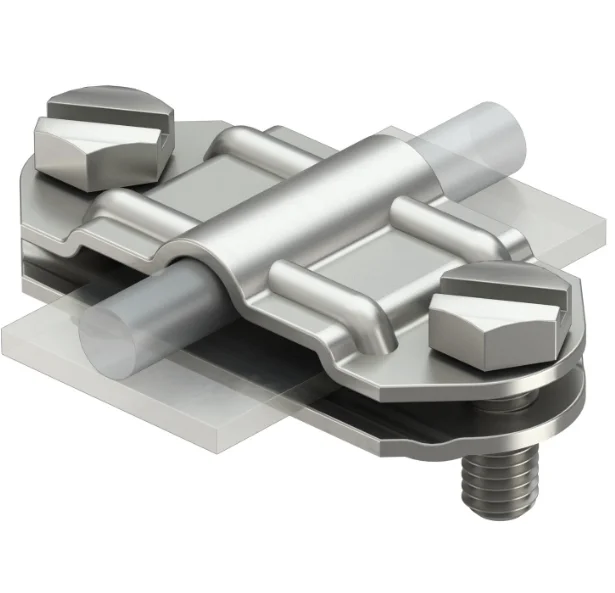

Piesa separație OBO 233 A VA este o conexiune demontabilă între un conductor rotund Rd 0.8–1cm și o platbandă lată de 3–4cm. Este folosită în traseele de protecție la trăsnet în care cele două forme de conductor trebuie reunite într-un punct ce poate fi desfăcut. Varianta 5336457 este realizată din oțel inoxidabil și are două șuruburi cu cap hexagonal pentru fixarea legăturii.

Piesă de separație pentru conductor rotund și platbandă

Piesa separatie OBO 233 A VA face legătura dintre două forme distincte de conductor. Pe o parte se potrivește conductorul rotund cu diametrul Rd 0.8–1cm, iar pe cealaltă parte platbanda cu lățimea de 3–4cm. Această configurație este utilă într-un traseu în care conductorul rotund de coborâre ajunge la o legătură realizată din platbandă. Piesa reunește cele două elemente în locul prevăzut pentru conexiune și separație.

Valorile Rd și FL descriu părți diferite ale legăturii. Rd indică diametrul conductorului rotund, iar FL indică lățimea platbandei. Intervalul de 0.8–1cm nu reprezintă grosimea platbandei, după cum intervalul de 3–4cm nu reprezintă diametrul conductorului. Pentru o comandă corectă sunt necesare ambele măsuri, deoarece potrivirea uneia singure nu stabilește compatibilitatea întregii conexiuni.

Legătură care poate fi desfăcută la punctul de separație

Cele două șuruburi cu cap hexagonal strâng elementele conectate și permit desfacerea mecanică a piesei atunci când legătura trebuie separată. Acesta este rolul practic al unei piese de separație pe un traseu de protecție la trăsnet: punctul de îmbinare rămâne identificabil și accesibil pentru intervenția prevăzută asupra legăturii. Piesa nu trebuie confundată cu un întrerupător electric; separarea presupune desfacerea conexiunii mecanice.

În configurația obișnuită a unei coborâri, o asemenea piesă poate fi amplasată între conductorul rotund și traseul către priza de pământ. Alegerea poziției sale aparține configurației instalației. Pentru cumpărător, criteriul imediat este forma celor două elemente care ajung în acel punct: conductor rotund Rd 0.8–1cm și platbandă FL 3–4cm. Dacă unul dintre acestea are alte dimensiuni, piesa 233 A VA nu trebuie aleasă doar fiindcă este numită piesă de separație.

Două șuruburi și corp din oțel inoxidabil

Piesa separatie include două șuruburi cu cap hexagonal M8, fiecare cu lungimea de 2cm. Ele aparțin ansamblului de prindere al acestei variante. Corpul este din oțel inoxidabil, iar codul 233 A VA identifică execuția produsului. Aceste detalii ajută la diferențierea variantei atunci când sunt pregătite mai multe puncte de legătură pe același traseu.

Materialul piesei nu trebuie confundat cu materialul conductorilor pe care îi conectează. Varianta 5336457 nu este clasificată drept racord bimetalic și nu are placă intermediară. Prin urmare, prezența oțelului inoxidabil în corpul piesei nu o transformă automat într-o soluție bimetalică pentru orice combinație de metale. În alegerea conexiunii contează atât dimensiunile, cât și materialele elementelor din traseul concret.

Potrivirea exactă a conexiunii Rd și FL

Un conductor rotund de 0.8cm sau de 1cm intră în intervalul Rd al acestei piese. Pentru platbandă, intervalul de lățime este de la 3cm la 4cm. Cele două limite permit identificarea rapidă a variantei 5336457 atunci când elementele traseului sunt deja cunoscute. Piesa este descrisă pentru legătura dintre un conductor rotund și o platbandă, nu pentru unirea a două platbenzi sau a doi conductori rotunzi.

La înlocuirea unei piese existente, denumirea generală nu este suficientă: pe piață există piese de separație cu alte intervale de prindere și alte forme de conexiune. Codul articolului și modelul 233 A VA ajută la păstrarea aceleiași variante. Într-un proiect nou, măsurile conductorului și platbandei arată direct dacă această piesă corespunde punctului de legătură prevăzut.

Erori frecvente la alegerea piesei de separație

Confundarea lățimii platbandei cu diametrul conductorului. Platbanda trebuie să aibă lățimea de 3–4cm, iar conductorul rotund diametrul de 0.8–1cm. Inversarea măsurilor poate duce la alegerea unei conexiuni care nu primește elementele traseului.

Considerarea piesei drept racord bimetalic. Varianta 5336457 nu are această funcție și nu include placă intermediară. Pentru o legătură care necesită separarea unor metale diferite, simpla potrivire dimensională Rd și FL nu acoperă această cerință.

Presupunerea că separația funcționează ca un comutator. Piesa realizează o legătură prinsă în șuruburi. Desfacerea punctului de conexiune este o operație mecanică, nu o funcție de acționare automată sau la distanță.

Întrebări frecvente despre piesa de separație OBO 233 A VA

Ce elemente leagă piesa de separație OBO 233 A VA? Un conductor rotund Rd 0.8–1cm și o platbandă lată de 3–4cm. Cele două intervale aparțin unor forme diferite de conductor și trebuie respectate simultan.

Are piesa șuruburile de prindere? Da, ansamblul are două șuruburi cu cap hexagonal M8, lungi de 2cm. Acestea realizează strângerea mecanică a legăturii dintre elementele compatibile.

Există placă intermediară în varianta 5336457? Nu, piesa nu are placă intermediară. Varianta nu este nici un racord bimetalic, aspect distinct de materialul inoxidabil al corpului.

Poate lega direct două platbenzi? Nu este configurată pentru această legătură. Potrivirea indicată pentru modelul 233 A VA este între un conductor rotund Rd 0.8–1cm și o platbandă FL 3–4cm.
