Presetupa PG11 SCAME UNION Light cablu 5-10mm IP68 gri 805.3342

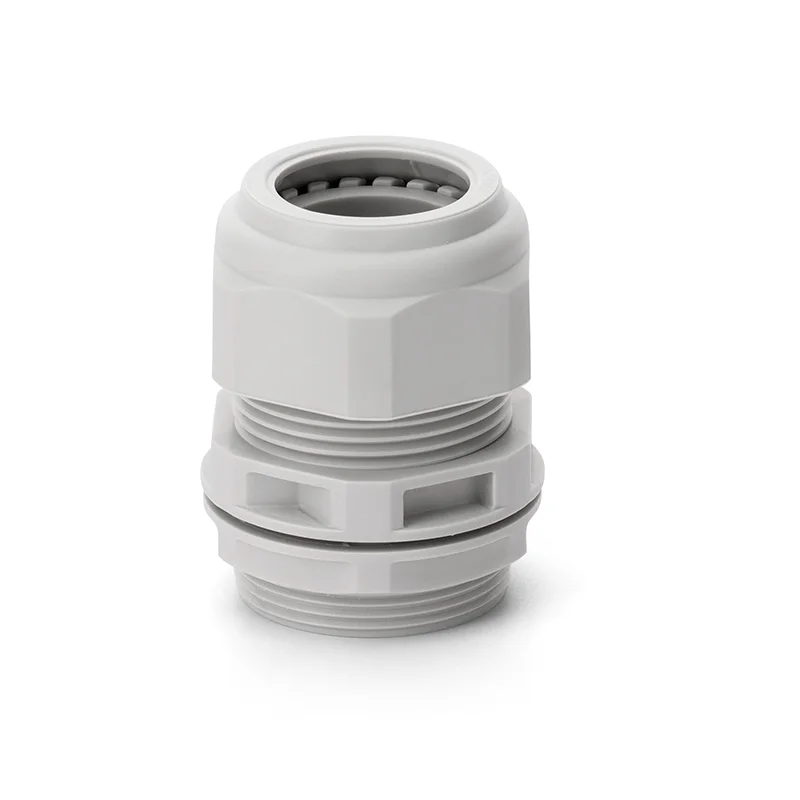

Presetupa PG11 SCAME UNION Light 805.3342 este un accesoriu termoplastic gri care permite trecerea și etanșarea unui cablu la intrarea într-o carcasă. Este destinată cablurilor cu diametrul exterior de 5-10mm și unui orificiu de fixare de 19mm. Pentru cine pregătește o intrare de cablu într-o doză sau într-un tablou, aceste două dimensiuni stabilesc dacă piesa se potrivește atât cablului, cât și peretelui carcasei.

Presetupa PG11 pentru o intrare de cablu etanșată

La trecerea prin peretele unei carcase, cablul are nevoie de o intrare adaptată diametrului său. Presetupa SCAME reunește trecerea cablului și etanșarea în același punct. Intervalul de 5-10mm se referă la diametrul exterior al cablului, nu la secțiunea conductorilor din interior. Astfel, două cabluri cu conductori asemănători pot necesita presetupe diferite dacă mantalele lor au diametre exterioare diferite.

Dimensiunile care stabilesc potrivirea

Orificiul de fixare necesar este de 19mm, iar lungimea filetului este de 10mm. Diametrul orificiului descrie deschiderea din peretele carcasei; lungimea filetului descrie porțiunea filetată a presetupei. Ele răspund unor întrebări diferite la alegere. Dacă pregătești o carcasă nouă, ai nevoie de o intrare care corespunde filetului PG11. Dacă înlocuiești o piesă existentă, marcajul PG11 și dimensiunea orificiului ajută la identificarea variantei.

Cheia pentru această presetupă are dimensiunea de 22mm. Este o dimensiune a zonei de strângere, nu a cablului și nici a orificiului. Separarea acestor trei măsuri evită alegerea unei piese după singura valoare de 19mm afișată uneori în descrieri: 19mm privește fixarea, în timp ce 5-10mm privește cablul care trece prin presetupă.

Etanșare potrivită cablului folosit

Un cablu aflat în intervalul de 5-10mm corespunde domeniului dimensional declarat pentru SCAME 805.3342. Un cablu mai subțire sau mai gros nu intră în acest interval, chiar dacă orificiul carcasei este de 19mm. Pentru alegerea piesei, diametrul exterior se citește pe cablul efectiv folosit: numărul și secțiunea conductorilor nu îl înlocuiesc. Culoarea gri și corpul termoplastic identifică această variantă atunci când aspectul intrărilor din carcasă trebuie păstrat uniform.

Temperatura de lucru declarată pentru presetupă este de la -5°C la +60°C. Aceasta delimitează condițiile termice ale piesei, fără a stabili singură unde poate funcționa întregul echipament. Pentru aplicațiile care depășesc intervalul, alegerea intrării de cablu trebuie făcută pentru temperatura cerută de echipament.

Erori frecvente la alegerea unei presetupe PG11

Alegerea presetupei PG11 după orificiu, fără măsurarea cablului. Un orificiu de 19mm nu înseamnă că orice cablu se potrivește. Varianta 805.3342 este destinată diametrelor exterioare de 5-10mm; în afara intervalului, potrivirea cablului cu piesa nu este cea declarată.

Confundarea filetului cu diametrul cablului. PG11 numește filetul presetupei, nu un cablu de 11mm. Pentru cablu contează intervalul de 5-10mm, iar pentru deschiderea de fixare contează valoarea de 19mm. Folosirea aceleiași cifre pentru toate cele trei elemente poate duce la comandarea unei dimensiuni greșite.

Considerarea gradului IP al presetupei drept grad IP al ansamblului. SCAME 805.3342 are IP68 la 1 bar, însă această caracteristică nu stabilește singură protecția întregii doze sau a întregului tablou. Carcasa și celelalte intrări trebuie să corespundă condițiilor aplicației.

Întrebări frecvente despre presetupa PG11

Ce diametru de cablu acceptă presetupa PG11 SCAME 805.3342?

Presetupa PG11 SCAME 805.3342 este destinată cablurilor cu diametrul exterior de 5-10mm. Intervalul se aplică mantalei cablului care trece prin piesă, nu secțiunii conductorilor.

Ce orificiu este necesar pentru varianta 805.3342?

Presetupa SCAME 805.3342 necesită un orificiu de fixare de 19mm. Această dimensiune privește carcasa; cablul ales trebuie să se încadreze separat în intervalul de 5-10mm.

În ce condiții este declarat IP68 pentru presetupa SCAME?

Gradul IP68 al presetupei SCAME 805.3342 este declarat la presiunea de 1 bar. Pentru protecția echipamentului complet contează și caracteristicile carcasei în care este folosită.
