Presetupa PG13.5 SCAME UNION LIGHT IP68 cablu 7-12mm gri 805.3343

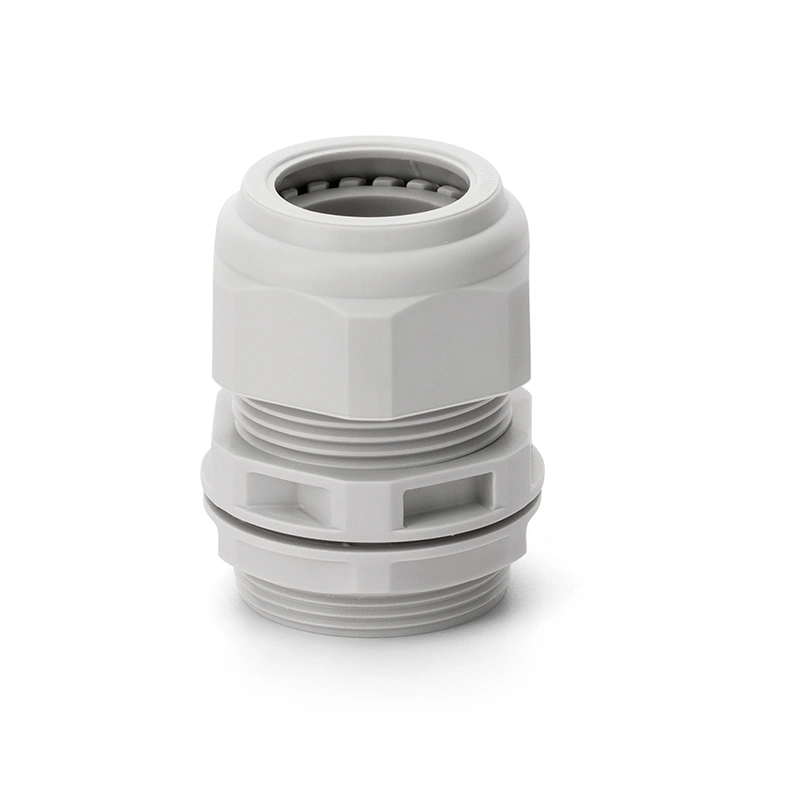

Presetupa PG13.5 SCAME UNION LIGHT 805.3343 este o presetupă din termoplastic gri, pentru cabluri cu diametrul de 7–12mm, cu grad de protecție IP68 la presiunea de 1 bar. Reperul are filet PG13,5 cu lungimea de 12mm, necesită un orificiu de fixare Ø21mm și are dimensiunea pentru cheie de 24mm. Face parte din seria SCAME UNION și este identificat de producător ca variantă LIGHT.

Pentru alegerea corectă a acestei presetupe trebuie verificate împreună filetul PG13,5 și diametrul cablului de 7–12mm. Aceste două valori descriu lucruri diferite: PG13,5 identifică filetul presetupei, iar Ø7–12mm reprezintă domeniul dimensional al cablului declarat de SCAME pentru reperul 805.3343. Codul producătorului completează identificarea și evită confundarea cu dimensiunile PG11, PG16 sau PG21 din aceeași serie.

Caracteristicile presetupei SCAME 805.3343

SCAME încadrează reperul 805.3343 în seria comercială UNION și îl definește drept CABLE GLAND, LIGHT. Produsul este realizat din termoplastic, are culoarea gri și folosește filet de tip PG.

Fișa tehnică actuală declară pentru această variantă filetul PG13,5, domeniul pentru cablu Ø7–12mm, gradul de protecție IP68, orificiul de fixare Ø21mm și lungimea filetului de 12mm. Pentru operarea cu cheia, dimensiunea declarată este de 24mm.

Presetupă PG13.5 pentru cablu Ø7–12mm

SCAME declară pentru 805.3343 un domeniu al cablului de Ø7–12mm. Această valoare trebuie verificată separat de dimensiunea filetului. Mențiunea PG13,5 nu înseamnă că presetupa este destinată unui cablu cu diametrul de 13,5mm.

Diferența este importantă la selecție: PG13,5 descrie tipul și dimensiunea filetului, în timp ce 7–12mm descrie diametrul cablului asociat reperului. Dacă diametrul cablului sau filetul necesar diferă, trebuie verificată o altă variantă UNION, nu presupusă compatibilitatea doar pentru că produsul are aceeași formă.

În seria apropiată există, de exemplu, presetupe PG11, PG16, PG21, PG29 și alte dimensiuni, fiecare cu propriul cod SCAME și propriile valori dimensionale.

Grad de protecție IP68 la 1 bar

Fișa tehnică actuală SCAME declară pentru reperul 805.3343 IP68 la presiunea de 1 bar. Aceasta este clasificarea care trebuie utilizată pentru produsul actual.

Este relevantă aici diferența față de unele cataloage SCAME mai vechi, în care același cod putea apărea cu alte valori de protecție sau cu un domeniu de cablu ușor diferit. Pentru optimizarea actuală folosim fișa tehnică individuală curentă a producătorului, care indică IP68 și Ø7–12mm.

Valoarea IP68 nu trebuie transformată într-o promisiune generală pentru orice condiții de instalare. În această descriere păstrăm exact informația furnizată de producător: IP68 la 1 bar.

Filet PG13,5 cu lungime de 12mm

Presetupa SCAME UNION 805.3343 utilizează un filet PG13,5, iar lungimea filetului declarată este de 12mm. Aceste informații sunt utile atunci când reperul trebuie verificat în raport cu intrarea filetată sau cu geometria elementului în care este montat.

Fișa tehnică indică separat un orificiu de fixare Ø21mm. Această valoare nu trebuie confundată cu diametrul cablului de 7–12mm și nici cu denumirea filetului PG13,5. Fiecare dintre aceste dimensiuni descrie o altă parte a configurației.

Cheie de 24mm și cupluri declarate de SCAME

Pentru reperul 805.3343, producătorul declară o dimensiune pentru cheie de 24mm. Fișa tehnică oferă și valorile de cuplu aferente elementelor presetupei: 5Nm pentru elementul de etanșare și 6Nm pentru piuliță.

Aceste valori sunt utile deoarece provin direct din documentația reperului exact. Nu introducem cupluri estimate sau valori preluate de la alte dimensiuni PG. Dacă aceste informații sunt folosite la instalare, trebuie păstrate exact pentru codul 805.3343.

Termoplastic gri, seria SCAME UNION LIGHT

Materialul declarat pentru presetupă este termoplastic, iar culoarea este gri. Producătorul clasifică 805.3343 drept versiune LIGHT din seria UNION.

Termenul LIGHT face parte din identificarea variantei constructive și nu trebuie confundat cu o apreciere comercială precum „ușoară” sau cu greutatea produsului. În aceeași familie pot exista și alte execuții, de aceea tipul LIGHT și codul complet sunt utile pentru identificare.

Standardul declarat pentru SCAME 805.3343

Fișa tehnică SCAME indică pentru reper standardul EN 62444:2013 și Directiva 2014/35/UE privind joasa tensiune. Aceste referințe completează datele tehnice ale produsului fără a modifica parametrii principali de selecție.

Pentru client, cele mai importante verificări rămân filetul PG13,5, diametrul cablului Ø7–12mm, gradul IP68 la 1 bar, lungimea filetului de 12mm și codul exact 805.3343.

Pentru alte dimensiuni din aceeași zonă de produs poate fi consultată categoria conexiune și fixare.

Erori frecvente la alegerea SCAME 805.3343

Interpretarea PG13,5 ca diametru al cablului

PG13,5 este dimensiunea filetului. Domeniul de cablu declarat separat pentru acest reper este Ø7–12mm.

Folosirea unui interval de cablu de 7–13mm din cataloage vechi

Fișa individuală SCAME actuală pentru codul 805.3343 declară Ø7–12mm. Pentru PDP-ul actual folosim valoarea din documentația curentă a reperului exact.

Păstrarea gradului IP66 din documentații mai vechi

Fișa tehnică SCAME actuală declară IP68 la 1 bar. Aceasta este clasificarea folosită în conținutul optimizat.

Confundarea orificiului Ø21mm cu diametrul cablului

Valoarea Ø21mm se referă la orificiul de fixare. Diametrul cablului declarat este 7–12mm.

Întrebări frecvente despre SCAME 805.3343

Pentru ce cablu este presetupa SCAME 805.3343?

Producătorul declară un domeniu al diametrului cablului de Ø7–12mm.

Ce filet are SCAME 805.3343?

Presetupa are filet PG13,5, cu o lungime declarată de 12mm.

Ce grad de protecție are?

Fișa tehnică actuală SCAME declară IP68 la presiunea de 1 bar.

Ce diametru are orificiul de fixare?

Orificiul de fixare declarat pentru reper este de Ø21mm.

Din ce material este realizată?

SCAME declară termoplastic pentru această presetupă, în varianta de culoare gri din seria UNION LIGHT.
