Presetupa PG16 SCAME UNION Light IP66 pentru cablu 10-14mm 805.3344

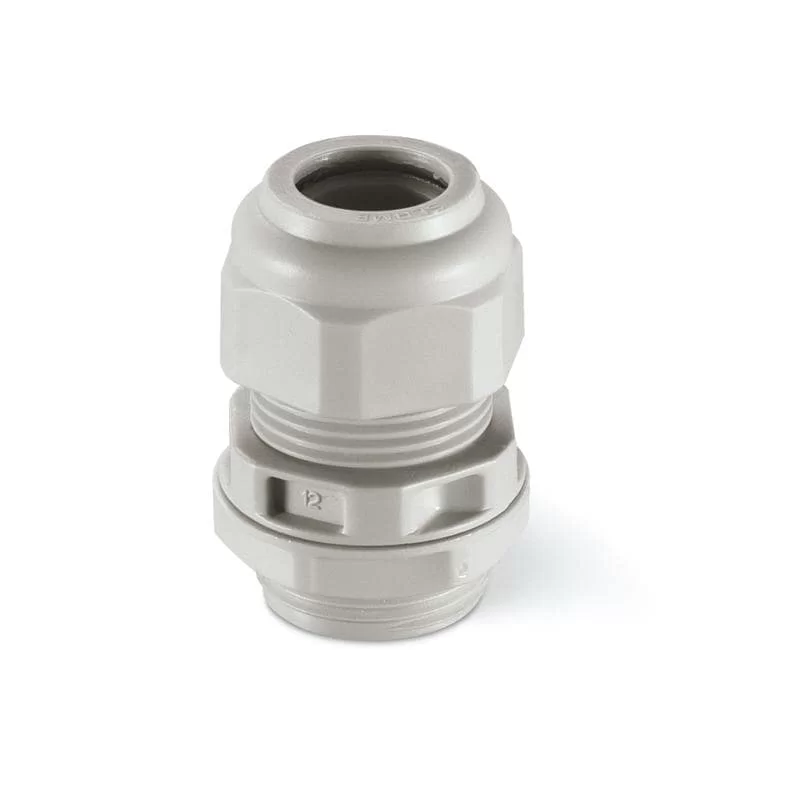

Presetupa PG16 SCAME UNION Light 805.3344 este o presetupă de cablu cu grad de protecție IP66, destinată cablurilor cu diametrul exterior de 10–14mm. Are filet PG16, lungime de filet de 12mm, orificiu de montaj Ø23mm și dimensiune pentru cheie de 27mm. Corpul este realizat din termoplastic gri, iar reperul 805.3344 identifică exact această variantă din seria SCAME UNION.

Pentru alegerea corectă trebuie verificate împreună filetul PG16, domeniul de cablu Ø10–14mm, orificiul Ø23mm și gradul IP66. O presetupă care are același tip de filet, dar este destinată unui alt diametru de cablu, nu reprezintă automat aceeași variantă. Codul SCAME 805.3344 elimină această ambiguitate atunci când sunt comparate mai multe dimensiuni din seria UNION.

Caracteristicile presetupei PG16 SCAME 805.3344

SCAME identifică reperul 805.3344 ca presetupă de cablu din seria UNION, în execuția Light. Filetul este PG16, iar lungimea porțiunii filetate este de 12mm. Orificiul de montaj indicat de producător are diametrul de 23mm.

Domeniul de cablu declarat este Ø10–14mm. Această valoare este una dintre cele mai importante la selecție, deoarece descrie intervalul dimensional al cablului asociat acestui reper. Dimensiunea pentru cheie este de 27mm.

Ce trebuie verificat la o presetupă PG16?

Termenul PG16 descrie filetul presetupei, nu diametrul cablului care trece prin aceasta. Pentru SCAME 805.3344, domeniul de cablu este specificat separat la Ø10–14mm. Confundarea celor două valori poate conduce la alegerea unei presetupe cu filet corect, dar nepotrivită dimensional pentru cablul utilizat.

Trebuie verificat și orificiul de montaj. Pentru acest reper, SCAME indică Ø23mm. Această valoare este diferită de cei 10–14mm ai domeniului de cablu și de cei 12mm ai lungimii filetului. Cele trei dimensiuni descriu zone diferite ale produsului.

PG16, Ø23mm și cablu Ø10–14mm nu sunt aceeași dimensiune

Presetupa SCAME 805.3344 combină mai multe valori dimensionale care pot fi ușor confundate dacă sunt citite izolat. PG16 este tipul și mărimea filetului. Ø23mm reprezintă orificiul de montaj, iar Ø10–14mm reprezintă intervalul de diametre de cablu declarat pentru această variantă.

Lungimea filetului este separat de 12mm. Pentru identificarea corectă a produsului, toate aceste valori trebuie păstrate cu semnificația lor proprie, fără a transforma una dintre ele într-o dimensiune generică a presetupei.

Grad de protecție IP66 pentru reperul 805.3344

Fișa oficială SCAME actuală indică pentru 805.3344 grad de protecție IP66. Aceasta este valoarea care trebuie utilizată pe PDP pentru reperul exact.

Pe piață există listări comerciale care atribuie produsului IP68, însă acestea nu au prioritate față de documentația producătorului. Pentru consistența datelor tehnice ETBM, denumirea, descrierea și specificațiile ar trebui să păstreze IP66 cât timp aceasta este valoarea oficială pentru 805.3344.

Seria SCAME UNION Light

Reperul 805.3344 face parte din seria SCAME UNION și este identificat ca versiune Light. În această familie există mai multe dimensiuni PG, fiecare asociată propriului domeniu dimensional și propriilor caracteristici de montaj.

De exemplu, alegerea unei presetupe doar după aspectul gri sau după seria UNION nu este suficientă. Filetul PG și domeniul de cablu trebuie verificate pentru reperul concret. Pentru această variantă, combinația relevantă rămâne PG16 și Ø10–14mm.

Dimensiune pentru cheie 27mm și lungime filet 12mm

SCAME declară o dimensiune pentru cheie de 27mm și o lungime a filetului de 12mm. Aceste informații completează datele de montaj și permit diferențierea variantei de alte presetupe din aceeași familie.

Ele nu trebuie însă utilizate pentru a deduce proceduri de instalare sau cupluri de strângere diferite de cele documentate de producător. Atunci când o aplicație impune verificarea exactă a montajului, reperul și documentația tehnică SCAME trebuie păstrate ca referință.

Cuplurile declarate de producător

Fișa oficială SCAME pentru 805.3344 indică un cuplu de 6Nm pentru presetupă și 5.5Nm pentru piuliță. Aceste valori sunt specifice reperului și nu trebuie transferate automat către alte dimensiuni PG din seria UNION.

Diferențierea este importantă deoarece alte presetupe UNION au alte diametre, alte dimensiuni pentru cheie și pot avea alte valori ale cuplului. Codul 805.3344 trebuie păstrat atunci când aceste informații sunt consultate pentru produs.

Cum identifici corect SCAME 805.3344?

Combinația relevantă pentru identificare este presetupă PG16 + SCAME UNION Light + cablu Ø10–14mm + IP66 + 805.3344. Orificiul Ø23mm, filetul de 12mm și cheia de 27mm oferă verificări dimensionale suplimentare.

Pentru alte elemente destinate realizării și organizării conexiunilor pot fi consultate produsele din categoria conexiune și fixare. Dacă este necesară o altă dimensiune PG, trebuie selectat reperul corespunzător, fără a transfera automat caracteristicile variantei PG16.

Erori frecvente la alegerea presetupei SCAME 805.3344

Interpretarea PG16 ca diametru al cablului

PG16 reprezintă filetul presetupei. Pentru SCAME 805.3344, diametrul cablului declarat este separat Ø10–14mm.

Confundarea Ø23mm cu diametrul cablului

Valoarea Ø23mm se referă la orificiul de montaj. Domeniul pentru cablu este Ø10–14mm.

Utilizarea IP68 din listări comerciale terțe

Fișa oficială SCAME actuală pentru 805.3344 declară IP66. Aceasta este valoarea care trebuie păstrată pentru produsul exact.

Alegerea numai după seria UNION

Seria UNION include mai multe dimensiuni. Pentru acest reper trebuie verificate PG16, cablul Ø10–14mm și codul 805.3344.

Întrebări frecvente despre presetupa SCAME 805.3344

Ce filet are SCAME 805.3344?

Presetupa SCAME UNION Light 805.3344 are filet PG16, cu lungimea filetului de 12mm.

Pentru ce diametru de cablu este varianta PG16?

Pentru reperul SCAME 805.3344, producătorul indică un domeniu de cablu de Ø10–14mm.

Ce orificiu de montaj necesită?

Orificiul de montaj declarat pentru SCAME 805.3344 este de Ø23mm.

Ce grad de protecție are presetupa?

Fișa oficială SCAME indică pentru 805.3344 gradul de protecție IP66.

Ce dimensiune pentru cheie are SCAME 805.3344?

Dimensiunea pentru cheie declarată de producător este de 27mm.
