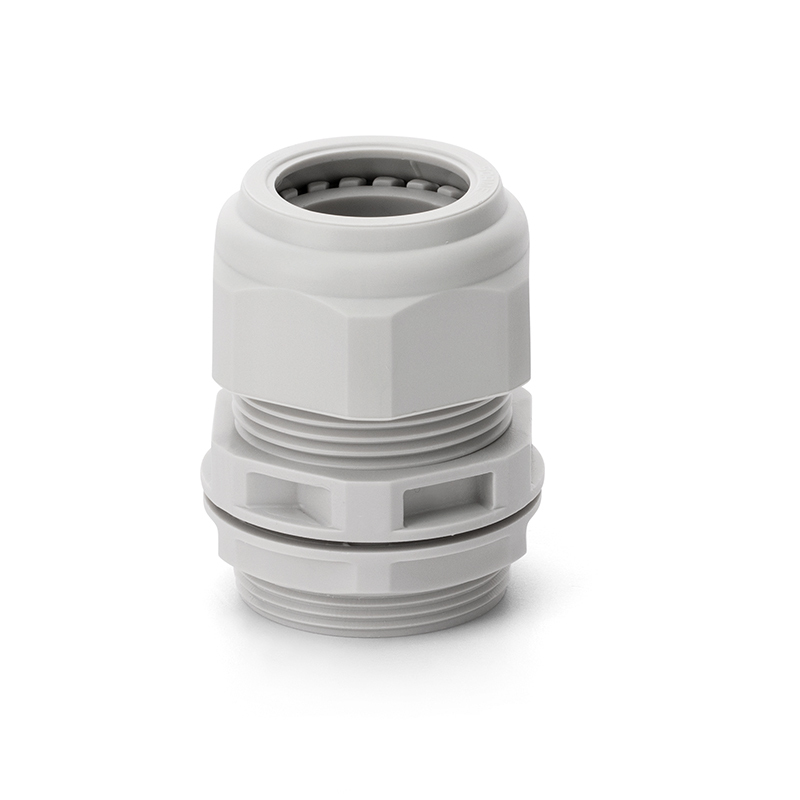

Presetupa PG21 SCAME UNION Light IP68 pentru cablu 13-18mm 805.3345

Presetupa PG21 SCAME UNION Light 805.3345 este o presetupă din termoplastic gri, pentru cabluri cu diametrul de 13–18mm. Reperul are filet PG21 cu lungimea de 14mm, orificiu de fixare Ø29mm și dimensiune pentru cheie de 33mm. Fișa tehnică SCAME actuală declară grad de protecție IP68 la presiunea de 1 bar. Produsul face parte din seria UNION, în execuția Light.

Pentru identificarea variantei trebuie verificate împreună filetul PG21, domeniul de cablu Ø13–18mm și codul SCAME 805.3345. Aceste valori nu sunt echivalente: PG21 identifică dimensiunea filetului, Ø13–18mm reprezintă domeniul dimensional al cablului, iar Ø29mm este dimensiunea orificiului de fixare.

Caracteristicile presetupei PG21 SCAME 805.3345

SCAME identifică reperul 805.3345 drept cable gland, adică presetupă pentru cablu. Seria comercială este UNION, iar tipul constructiv declarat este Light. Filetul este de tip PG, în dimensiunea PG21.

Presetupa este realizată din termoplastic de culoare gri. Pentru reperul exact, producătorul declară un domeniu de cablu Ø13–18mm, orificiu de fixare Ø29mm, lungime a filetului de 14mm și dimensiune pentru cheie de 33mm.

Presetupă PG21 pentru cablu Ø13–18mm

SCAME declară pentru reperul 805.3345 un domeniu de cablu de Ø13–18mm. Această caracteristică trebuie verificată separat de dimensiunea PG21, deoarece cele două valori descriu elemente diferite ale produsului.

În identificarea comercială, „presetupă PG21” este formularea principală și indică rapid dimensiunea filetului căutată. Pentru diferențierea variantei exacte, domeniul Ø13–18mm și codul 805.3345 adaugă informația necesară fără a transforma PG21 într-o dimensiune a cablului.

Ce reprezintă PG21?

PG21 reprezintă dimensiunea filetului presetupei. Nu indică un cablu de 21mm și nici un orificiu de fixare Ø21mm.

Pentru SCAME 805.3345 trebuie diferențiate trei valori: PG21 pentru filet, Ø13–18mm pentru cablu și Ø29mm pentru orificiul de fixare. Această distincție este importantă atunci când produsul este comparat cu alte dimensiuni din seria UNION Light.

Orificiu de fixare Ø29mm și filet de 14mm

Fișa tehnică SCAME actuală declară pentru 805.3345 un orificiu de fixare Ø29mm. Aceasta este și dimensiunea prezentă în datele tehnice actuale ale PDP-ului ETBM, unde apare generic drept diametru.

Mai precis, valoarea de 29mm se referă la orificiul de fixare. Lungimea filetului PG21 este de 14mm. Păstrarea denumirii exacte a fiecărei cote face datele produsului mai clare decât prezentarea unei singure valori generice de „diametru”.

Grad de protecție IP68 în fișa SCAME actuală

Denumirea și specificațiile actuale ETBM prezintă reperul 805.3345 drept IP66. Fișa oficială SCAME actualizată la 7 aprilie 2026 declară însă pentru exact 805.3345 gradul IP68, cu precizarea „IP68 at 1 Bar pressure”.

Pentru actualizarea PDP-ului trebuie utilizată specificația curentă a producătorului: IP68 la presiunea de 1 bar. Această schimbare trebuie aplicată consecvent în denumirea produsului, descrieri și câmpul tehnic pentru gradul de protecție.

Termoplastic gri, seria UNION Light

Materialul declarat de SCAME pentru presetupa 805.3345 este termoplastic, iar culoarea este gri. Aceste informații coincid cu materialul și culoarea existente în datele tehnice ETBM.

Produsul aparține seriei UNION și este versiunea Light. Execuția Light trebuie asociată codului exact și nu trebuie extinsă automat către toate presetupele SCAME cu filet PG, deoarece producătorul listează și alte execuții în această familie de produse.

Dimensiune pentru cheie 33mm

Pentru SCAME 805.3345, producătorul declară o dimensiune pentru cheie de 33mm. Este o cotă distinctă atât de orificiul Ø29mm, cât și de domeniul cablului Ø13–18mm.

Valoarea de 33mm ajută și la diferențierea reperului de alte dimensiuni UNION Light. De exemplu, trecerea către variante PG mai mari implică modificarea cotelor constructive, motiv pentru care datele unei presetupe nu trebuie transferate automat către alta.

Cuplurile declarate pentru SCAME 805.3345

Fișa tehnică actuală declară un cuplu de 7Nm pentru elementul de etanșare și 9Nm pentru piuliță. Aceste valori apar în documentația exactă a reperului 805.3345.

Fiind parametri specifici produsului, valorile trebuie păstrate asociate codului 805.3345. Nu este corectă preluarea cuplurilor de la variantele PG29, PG36 sau de la alte presetupe doar pentru că aparțin aceleiași serii UNION.

Diferența dintre PG21, PG29 și PG36

În seria UNION Light, dimensiunea filetului și domeniul cablului se modifică între variante. SCAME 805.3345 este PG21 și corespunde cablurilor Ø13–18mm. Varianta 805.3346 este PG29 pentru cabluri Ø18–25mm, iar 805.3347 este PG36 pentru cabluri Ø22–32mm.

Aceste repere apropiate ilustrează de ce alegerea doar după aspectul produsului sau după numele seriei nu este suficientă. Codul SCAME, dimensiunea PG și domeniul de cablu trebuie verificate împreună.

Standard declarat pentru SCAME 805.3345

Documentația oficială actuală indică pentru presetupa SCAME 805.3345 standardul EN 62444:2013 și Directiva 2014/35/UE privind joasa tensiune.

Pentru identificarea rapidă a reperului, combinația relevantă rămâne presetupă PG21 + SCAME UNION Light + cablu Ø13–18mm + IP68 + 805.3345. Orificiul Ø29mm, filetul de 14mm și cheia de 33mm completează verificarea dimensională.

Pentru alte dimensiuni și produse din aceeași zonă poate fi consultată categoria conexiune și fixare. La compararea variantelor PG este utilă verificarea dimensiunilor declarate pentru fiecare reper în parte.

Erori frecvente la alegerea SCAME 805.3345

Interpretarea PG21 drept diametrul cablului

PG21 este dimensiunea filetului. Domeniul de cablu declarat pentru SCAME 805.3345 este Ø13–18mm.

Interpretarea valorii de 29mm drept diametru al cablului

Valoarea Ø29mm reprezintă orificiul de fixare. Nu este diametrul cablului și nici dimensiunea filetului PG.

Păstrarea IP66 din datele vechi ale PDP-ului

ETBM indică în prezent IP66, însă fișa oficială SCAME din aprilie 2026 declară pentru exact 805.3345 IP68 la 1 bar.

Transferarea dimensiunilor de la PG29 sau PG36

Fiecare variantă are cote proprii. Pentru 805.3345 trebuie păstrate PG21, cablu Ø13–18mm, orificiu Ø29mm, filet 14mm și cheie 33mm.

Întrebări frecvente despre presetupa SCAME 805.3345

Pentru ce diametru de cablu este SCAME 805.3345?

Presetupa PG21 SCAME 805.3345 este declarată pentru cabluri cu diametrul de 13–18mm.

Ce grad de protecție are?

Fișa oficială SCAME actuală declară IP68 la presiunea de 1 bar.

Ce orificiu de fixare are presetupa PG21?

Orificiul de fixare declarat pentru reperul 805.3345 este de Ø29mm.

Care este lungimea filetului PG21?

Filetul PG21 are lungimea de 14mm, iar dimensiunea declarată pentru cheie este de 33mm.

Din ce material este realizată?

SCAME declară pentru 805.3345 termoplastic de culoare gri, în execuția UNION Light.
