Presetupa PG29 SCAME UNION Light IP68 cablu 1.8-2.5cm 805.3346

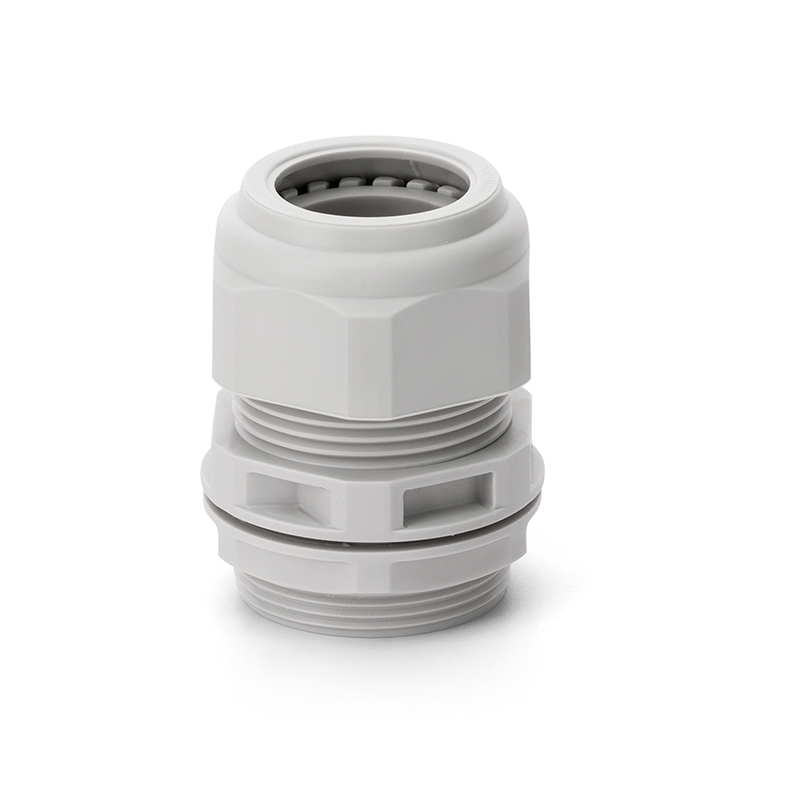

Presetupa PG29 SCAME UNION Light este o presetupă din termoplastic gri pentru trecerea și fixarea cablului prin peretele unei carcase. Este destinată cablurilor cu diametrul de la 1,8 la 2,5 cm și are grad de protecție IP68, declarat de producător la presiunea de 1 bar. Pentru alegerea corectă, verifică separat cablul, filetul PG29 și orificiul de montaj.

Presetupă PG29 pentru cabluri de Ø1,8–2,5 cm

Intervalul de Ø1,8–2,5 cm se referă la diametrul exterior al cablului care trece prin presetupă. Aceasta este prima măsură de verificat atunci când alegi piesa pentru un cablu existent sau pentru un traseu nou. Un cablu aflat în afara intervalului declarat nu corespunde domeniului dimensional al reperului 805.3346.

PG29 identifică dimensiunea filetului, nu diametrul cablului. Cele două valori au roluri diferite: domeniul cablului stabilește potrivirea la trecere și fixare, iar filetul trebuie să corespundă punctului în care presetupa va fi montată. Reperul face parte din seria SCAME UNION, în execuția Light.

Potrivire la carcasa cu orificiu de Ø3,8 cm

SCAME declară un orificiu de fixare cu diametrul de 3,8 cm și o lungime a filetului de 1,5 cm. Verifică aceste cote în raport cu locul de montaj al carcasei înainte de comandă. Diametrul de 3,8 cm aparține orificiului de fixare; nu este o măsură a cablului care poate trece prin presetupă.

Dimensiunea pentru cheie este de 4,2 cm. Ea ajută la identificarea spațiului necesar pentru unealta folosită la montaj, mai ales când punctul de intrare a cablului se află aproape de alte componente. Aceste trei măsuri-domeniul cablului, orificiul și dimensiunea pentru cheie-trebuie citite separat.

Protecție IP68 pentru trecerea cablului

Pentru codul exact 805.3346, fișa SCAME declară IP68 la presiunea de 1 bar. Această specificație este relevantă când punctul de trecere a cablului trebuie ales în funcție de gradul de protecție cerut carcasei. Rezultatul ansamblului depinde și de potrivirea cablului cu presetupa, de carcasa utilizată și de montajul realizat conform cerințelor aplicației.

Corpul din termoplastic gri și varianta Light completează identificarea produsului. Codul 805.3346 este util în lista de materiale când gradul IP este decisiv: o terminație suplimentară în cod poate identifica un alt reper, chiar dacă dimensiunea PG și intervalul de cablu par asemănătoare.

Erori frecvente la alegerea unei presetupe PG29

Interpretarea PG29 ca diametru al cablului

PG29 descrie filetul. Pentru această presetupă, cablul trebuie să aibă diametrul exterior în intervalul de 1,8–2,5 cm. Verifică măsura cablului înainte de a alege piesa.

Confundarea cablului cu orificiul de fixare

Orificiul declarat este Ø3,8 cm, în timp ce intervalul Ø1,8–2,5 cm aparține cablului. Folosirea uneia dintre valori în locul celeilalte duce la alegerea unei dimensiuni de montaj greșite.

Omiterea codului complet când este cerut IP68

Verifică reperul SCAME 805.3346 în lista de materiale. Dimensiunea PG29 singură nu confirmă gradul IP al fiecărei variante din serie.

Întrebări frecvente despre presetupa SCAME UNION Light

Pentru ce cablu este potrivită presetupa PG29 805.3346?

Pentru un cablu cu diametrul exterior de 1,8–2,5 cm. Verifică diametrul cablului folosit în instalație, separat de dimensiunea filetului PG29.

Ce orificiu trebuie prevăzut pentru montaj?

Orificiul de fixare declarat este Ø3,8 cm. Filetul PG29 are lungimea de 1,5 cm, valori care trebuie confruntate cu punctul de montaj al carcasei.

Ce protecție are reperul SCAME 805.3346?

Fișa producătorului declară IP68 la presiunea de 1 bar. Specificația se referă la reperul 805.3346 și trebuie verificată împreună cu condițiile ansamblului în care este instalat.
