Presetupa PG36 SCAME UNION Light IP68 pentru cablu 22-32mm 805.3347

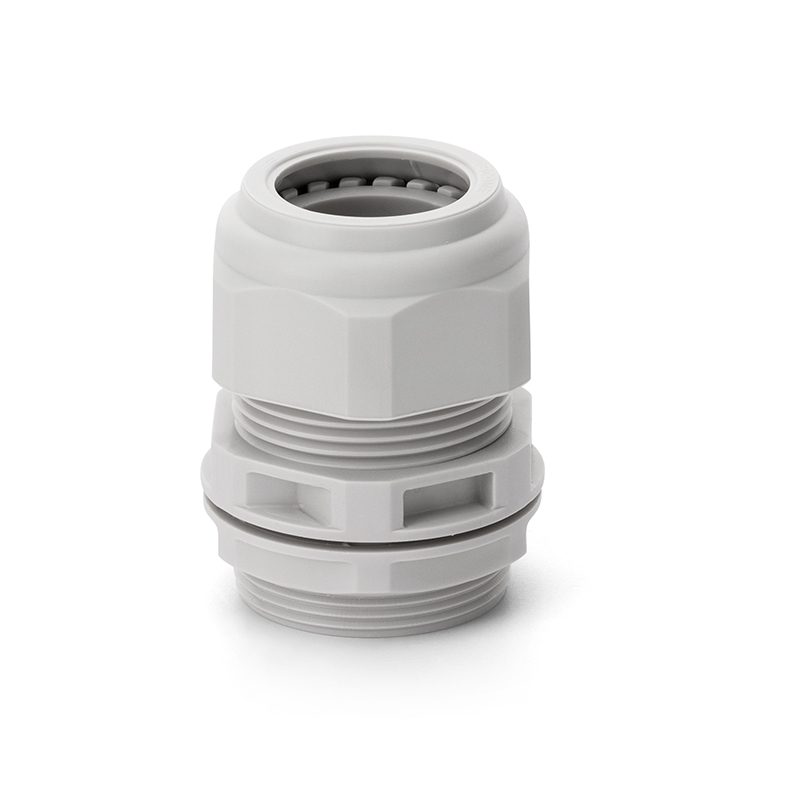

Presetupa PG36 SCAME UNION Light 805.3347 este o presetupă din termoplastic gri, pentru cabluri cu diametrul de 22–32mm. Reperul are filet PG36 cu lungimea de 17,5mm, orificiu de fixare Ø48mm și dimensiune pentru cheie de 53mm. Fișa tehnică SCAME actuală declară grad de protecție IP68 la presiunea de 1 bar. Produsul aparține seriei UNION, în execuția Light.

Pentru identificarea variantei trebuie urmărite împreună filetul PG36, domeniul de cablu Ø22–32mm și codul SCAME 805.3347. Aceste valori descriu caracteristici diferite: PG36 este dimensiunea filetului, Ø22–32mm reprezintă domeniul dimensional al cablului, iar Ø48mm este dimensiunea orificiului de fixare.

Caracteristicile presetupei PG36 SCAME 805.3347

SCAME identifică reperul 805.3347 drept cable gland, adică presetupă pentru cablu. Face parte din seria UNION, iar execuția este Light. Filetul este de tip PG, în dimensiunea PG36.

Corpul este realizat din termoplastic gri. Pentru reperul exact, producătorul declară cabluri cu diametrul Ø22–32mm, orificiu de fixare Ø48mm, lungime a filetului de 17,5mm și dimensiune pentru cheie de 53mm.

Presetupă PG36 pentru cablu Ø22–32mm

Caracteristica dimensională importantă pentru cablu este intervalul Ø22–32mm. Această valoare nu trebuie dedusă din denumirea PG36. Producătorul o declară separat pentru reperul 805.3347.

Astfel, termenul comercial „presetupă PG36” ajută la identificarea dimensiunii filetului, în timp ce Ø22–32mm permite identificarea domeniului de cablu asociat variantei. Pentru o selecție precisă sunt utile ambele informații, împreună cu reperul producătorului.

Ce reprezintă PG36?

PG36 este dimensiunea filetului. Nu înseamnă cablu cu diametrul de 36mm și nici orificiu de montaj Ø36mm.

Pentru SCAME 805.3347 există trei valori distincte care pot fi confundate: PG36 pentru filet, Ø22–32mm pentru cablu și Ø48mm pentru orificiul de fixare. Păstrarea acestei diferențe simplifică verificarea produsului atunci când sunt comparate mai multe presetupe UNION.

Orificiu de fixare Ø48mm și filet de 17,5mm

Fișa tehnică actuală indică un orificiu de fixare Ø48mm. Lungimea filetului PG36 este de 17,5mm. Sunt două caracteristici dimensionale separate ale reperului.

Aceste valori devin utile și la diferențierea față de dimensiunea PG29 din aceeași familie. Varianta PG29 805.3346 are alte dimensiuni constructive, astfel că specificațiile unei presetupe nu trebuie transferate automat celeilalte.

Grad de protecție IP68 în documentația SCAME actuală

Denumirea existentă a PDP-ului ETBM include IP66. Pentru reperul exact 805.3347, fișa oficială SCAME actualizată la 6 iunie 2026 declară însă IP68 și precizează în nota de catalog „IP68 at 1 Bar pressure”.

Din acest motiv, pentru actualizarea PDP-ului este corectă valoarea IP68 la 1 bar. Specificația trebuie asociată exact reperului 805.3347 și nu extinsă automat către alte variante UNION cu coduri diferite.

Termoplastic gri și execuție UNION Light

SCAME declară pentru această presetupă material termoplastic și culoare gri. Tipul este Light, iar seria comercială este UNION.

Identificarea execuției Light este relevantă deoarece familia UNION conține mai multe tipuri și dimensiuni. Numele seriei, luat singur, nu identifică suficient o variantă. PG36 și codul 805.3347 completează identificarea.

Dimensiune pentru cheie 53mm

Dimensiunea pentru cheie declarată pentru SCAME 805.3347 este de 53mm. Aceasta nu trebuie confundată cu orificiul Ø48mm sau cu domeniul cablului Ø22–32mm.

La trecerea de la o dimensiune PG la alta se modifică și unele dintre aceste cote. De aceea, valoarea de 53mm trebuie asociată variantei PG36 analizate aici, nu întregii serii UNION.

Cuplurile declarate pentru reperul 805.3347

Fișa SCAME indică pentru acest reper un cuplu de 12,5Nm pentru elementul de etanșare și 15Nm pentru piuliță. Valorile apar în documentația specifică produsului.

Ele nu trebuie transferate presetupei PG29 sau altor dimensiuni UNION. De exemplu, documentația producătorului pentru alte repere poate indica valori diferite, chiar dacă produsele au aceeași construcție comercială Light.

Diferența dintre PG29 și PG36 în seria UNION Light

Presetupa SCAME 805.3347 este varianta PG36 pentru cablu Ø22–32mm. Reperul 805.3346 analizat separat este PG29 și corespunde cablurilor Ø18–25mm.

Diferențele continuă la nivelul cotelor: PG36 805.3347 are orificiu Ø48mm, filet de 17,5mm și cheie 53mm, în timp ce varianta PG29 are dimensiuni mai mici. Codul reperului și dimensiunea PG sunt, prin urmare, criterii utile pentru evitarea confuziei între variante.

Standard declarat pentru SCAME 805.3347

Fișa tehnică oficială indică standardul EN 62444 (2013) și Directiva 2014/35/UE privind joasa tensiune. Aceste referințe fac parte din documentația actuală a reperului.

Pentru identificarea comercială rapidă, combinația relevantă rămâne presetupă PG36 + SCAME UNION Light + cablu Ø22–32mm + IP68 + 805.3347. Cotele Ø48mm, 17,5mm și 53mm oferă verificări dimensionale suplimentare.

Pentru alte dimensiuni și accesorii din aceeași zonă pot fi consultate produsele din categoria conexiune și fixare. La compararea presetupelelor PG trebuie urmărite atât filetul, cât și domeniul de cablu al fiecărui reper.

Erori frecvente la alegerea SCAME 805.3347

Interpretarea PG36 drept diametrul cablului

PG36 este dimensiunea filetului. Pentru reperul 805.3347, domeniul de cablu declarat este Ø22–32mm.

Confundarea domeniului cablului cu orificiul de fixare

Ø22–32mm se referă la cablu. Orificiul de fixare declarat pentru presetupă este Ø48mm.

Păstrarea IP66 din denumirea veche

Fișa oficială SCAME actuală pentru reperul 805.3347 declară IP68 la 1 bar. Aceasta este specificația utilizată în descrierea actualizată.

Transferarea cotelor de la varianta PG29

PG29 și PG36 sunt variante diferite. Pentru 805.3347 trebuie păstrate valorile Ø22–32mm, Ø48mm, filet 17,5mm și cheie 53mm.

Întrebări frecvente despre presetupa SCAME 805.3347

Pentru ce diametru de cablu este SCAME 805.3347?

Presetupa PG36 SCAME 805.3347 este declarată pentru cabluri cu diametrul de 22–32mm.

Ce grad de protecție are?

Fișa SCAME actuală din iunie 2026 declară IP68 la presiunea de 1 bar.

Ce orificiu de fixare are presetupa PG36?

Pentru reperul 805.3347, orificiul de fixare declarat este de Ø48mm.

Cât de lung este filetul?

Filetul PG36 are lungimea declarată de 17,5mm, iar dimensiunea pentru cheie este de 53mm.

Din ce material este realizată?

SCAME declară pentru reperul 805.3347 termoplastic de culoare gri, în execuția UNION Light.
