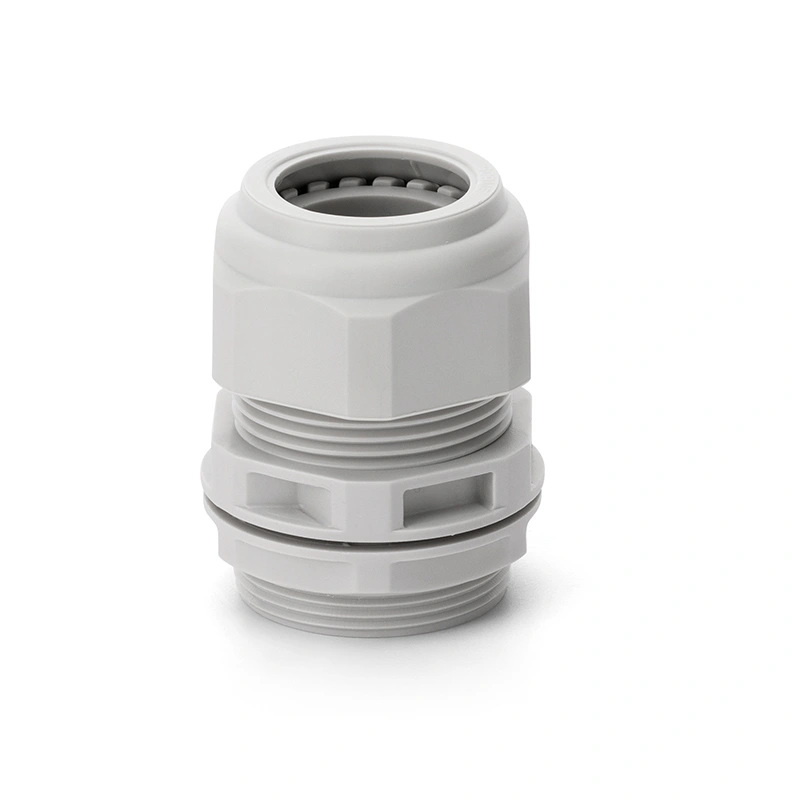

Presetupa PG42 SCAME UNION LIGHT IP68 pentru cablu 30-38mm 805.3348

Presetupa PG42 SCAME UNION LIGHT 805.3348 este o presetupă din termoplastic gri, pentru cabluri cu diametrul de 30–38mm, cu protecție IP68 la presiunea de 1 bar. Reperul utilizează filet PG42 cu lungimea de 19mm, necesită un orificiu de fixare Ø55mm și are dimensiunea pentru cheie de 60mm. Face parte din seria SCAME UNION, în execuția LIGHT.

Pentru identificarea corectă trebuie urmărite împreună PG42 + cablu Ø30–38mm + IP68 + 805.3348. Dimensiunea filetului și diametrul cablului sunt caracteristici diferite: PG42 identifică filetul presetupei, în timp ce 30–38mm reprezintă domeniul diametrului exterior al cablului declarat de SCAME pentru acest reper.

Caracteristicile presetupei PG42 SCAME 805.3348

În nomenclatura producătorului, 805.3348 este un CABLE GLAND din seria comercială UNION, tip LIGHT. Fișa tehnică individuală actuală declară PG42, IP68, cablu Ø30–38mm, termoplastic gri și caracteristicile dimensionale specifice acestui cod.

Presetupă PG42 pentru cablu Ø30–38mm

Caracteristica dimensională principală pentru alegerea cablului este domeniul Ø30–38mm. Acesta este intervalul declarat în fișa SCAME pentru codul 805.3348 și trebuie diferențiat de celelalte dimensiuni ale produsului.

PG42 nu reprezintă diametrul cablului. PG42 este dimensiunea filetului presetupei. De asemenea, valoarea Ø55mm prezentă în datele tehnice nu descrie cablul, ci orificiul de fixare. Astfel, pentru identificarea corectă avem trei informații dimensionale cu roluri diferite: filet PG42, cablu Ø30–38mm și orificiu de fixare Ø55mm.

Această diferențiere este importantă mai ales în seria UNION, unde există numeroase presetupe cu filete și domenii de cablu diferite. Alegerea exclusiv după aspect sau după diametrul orificiului poate conduce la confundarea reperelor.

Protecție IP68 la presiunea de 1 bar

Fișa tehnică SCAME actuală pentru 805.3348 declară IP68 la presiunea de 1 bar. Aceasta este specificația pe care o folosim în conținutul optimizat.

PDP-ul ETBM afișează în prezent IP66, însă documentația actuală a producătorului pentru codul exact indică IP68. Din acest motiv, specificația tehnică trebuie actualizată la valoarea SCAME și nu păstrată după informația mai veche din pagina produsului.

Mențiunea „la 1 bar” trebuie păstrată alături de IP68 atunci când există spațiu suficient, deoarece face parte din nota tehnică oferită de producător. Nu extindem această clasificare într-o promisiune de utilizare în orice condiții de imersie sau presiune.

Filet PG42 cu lungimea de 19mm

Presetupa SCAME UNION 805.3348 are filet PG42 cu lungimea de 19mm. Lungimea filetului este o caracteristică separată de dimensiunea PG și de diametrul cablului.

Orificiul de fixare declarat este de Ø55mm. Aceasta este și valoarea afișată în prezent de ETBM drept „diametru”, însă formularea trebuie clarificată: cei 55mm reprezintă orificiul de fixare, nu diametrul cablului acceptat de presetupă. Pentru cablu, SCAME declară Ø30–38mm.

Clarificarea celor două valori elimină una dintre principalele surse de confuzie din actualele specificații ale produsului.

Dimensiune pentru cheie de 60mm

Fișa tehnică indică o dimensiune pentru cheie de 60mm. Producătorul declară separat și valorile de cuplu aferente reperului: 12,5Nm pentru elementul de etanșare și 15Nm pentru piuliță.

Aceste valori aparțin codului exact 805.3348 și nu trebuie înlocuite cu valori provenite de la presetupele PG29, PG36, PG48 sau de la alte variante UNION. Dimensiunile și cuplurile diferă între repere, chiar dacă produsele fac parte din aceeași familie.

Termoplastic gri, seria UNION LIGHT

SCAME declară pentru 805.3348 materialul termoplastic și culoarea gri. Produsul este încadrat în execuția LIGHT a seriei UNION.

LIGHT este denumirea tipului constructiv folosită de producător și trebuie păstrată ca atare. Nu o transformăm într-o afirmație despre greutate, rezistență sau performanță. În denumirea produsului, UNION LIGHT ajută la identificarea mai precisă a reperului fără a introduce caracteristici nesusținute.

805.3348 față de alte presetupe SCAME UNION

În aceeași familie există mai multe dimensiuni PG, iar fiecare trebuie selectată după codul și datele sale proprii. De exemplu, SCAME 805.3347 este o variantă PG36 pentru un alt domeniu de cablu, în timp ce 805.3349 este PG48 și are, de asemenea, alte dimensiuni constructive.

Reperul acestei pagini este exact 805.3348 = PG42 + cablu Ø30–38mm + orificiu Ø55mm + filet 19mm + cheie 60mm. Aceste valori nu trebuie transferate către alte dimensiuni UNION și nici completate prin analogie cu acestea.

Pentru alte produse destinate conexiunii și fixării cablurilor poate fi consultată categoria conexiune și fixare.

Ce trebuie corectat în actualul PDP?

Actualul PDP identifică corect filetul PG42, materialul termoplastic, culoarea gri și valoarea de 55mm, însă aceasta din urmă trebuie descrisă mai precis drept orificiu de fixare Ø55mm.

Corecția tehnică principală privește gradul de protecție. ETBM afișează IP66, în timp ce fișa SCAME actuală pentru 805.3348 declară IP68 la 1 bar. În plus, trebuie adăugat domeniul cablului Ø30–38mm, informație mult mai utilă pentru selecția presetupei decât simpla valoare Ø55mm.

Descrierea actuală conține și afirmații generale precum „compatibilitate universală”, „material durabil” sau utilizare într-o gamă foarte largă de aplicații. Aceste formulări pot fi eliminate. Specificațiile exacte PG42, Ø30–38mm, IP68, Ø55mm și 805.3348 oferă informație mai concretă pentru alegerea reperului.

Erori frecvente la alegerea SCAME 805.3348

Interpretarea valorii Ø55mm drept diametrul cablului

Ø55mm reprezintă orificiul de fixare. Domeniul de cablu declarat pentru presetupă este Ø30–38mm.

Interpretarea PG42 ca diametru al cablului

PG42 identifică filetul presetupei. Diametrul cablului este specificat separat de SCAME.

Păstrarea gradului IP66 din actualul PDP

Fișa tehnică SCAME actuală pentru codul 805.3348 declară IP68 la presiunea de 1 bar.

Transferarea dimensiunilor de la altă presetupă UNION

PG36, PG42 și PG48 sunt repere diferite. Pentru 805.3348 trebuie păstrate valorile proprii: PG42, Ø30–38mm, Ø55mm, filet 19mm și cheie 60mm.

Întrebări frecvente despre SCAME 805.3348

Pentru ce diametru de cablu este SCAME 805.3348?

Fișa producătorului declară un domeniu al cablului de Ø30–38mm.

Ce filet are presetupa?

SCAME 805.3348 utilizează filet PG42, cu lungimea de 19mm.

Ce grad de protecție are?

Documentația SCAME actuală declară IP68 la presiunea de 1 bar.

Ce reprezintă valoarea de 55mm?

Valoarea de Ø55mm reprezintă orificiul de fixare, nu diametrul cablului.

Din ce material este realizată?

Presetupa este realizată din termoplastic gri și aparține seriei SCAME UNION, execuția LIGHT.
