Presetupa PG48 SCAME UNION Light cablu 3.4-4.4cm IP68 805.3349

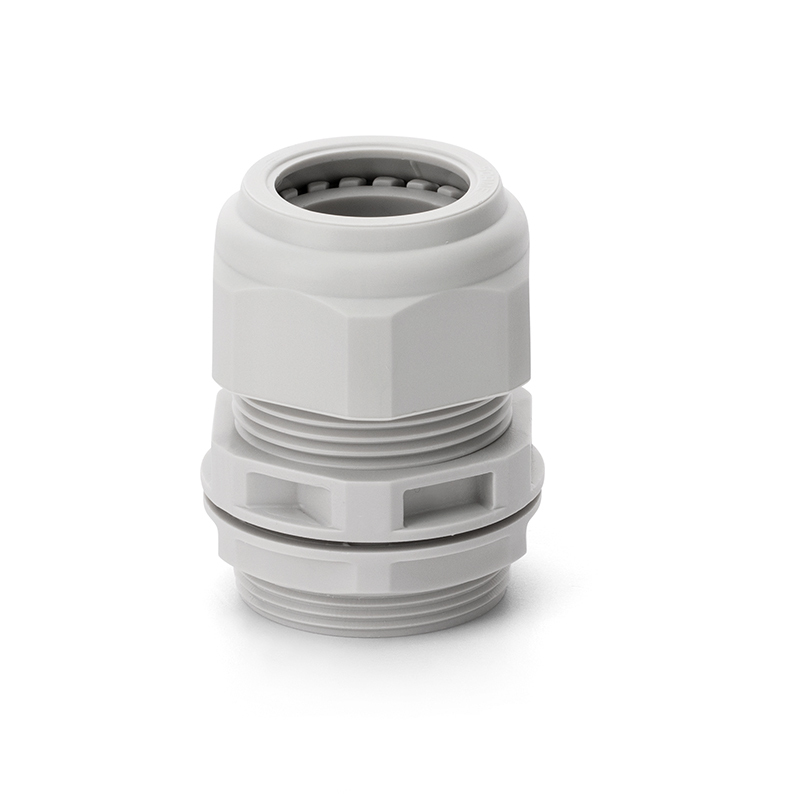

Presetupa PG48 SCAME UNION Light este o piesă din termoplastic gri pentru trecerea și fixarea cablului la intrarea într-o carcasă. Este potrivită pentru cabluri cu diametrul exterior de la 3,4 la 4,4 cm. Gradul de protecție IP68 la presiunea de 1 bar o face relevantă pentru punctele de trecere unde protecția împotriva pătrunderii prafului și a apei contează.

Fixarea unui cablu cu diametrul de 3,4-4,4 cm

Diametrul exterior al cablului stabilește dacă această presetupă este potrivită. Pentru modelul 805.3349, cablul trebuie să se încadreze în intervalul de 3,4-4,4 cm. Verificarea se face după dimensiunea cablului folosit efectiv în instalație, deoarece PG48 identifică filetul presetupei, nu grosimea cablului.

Presetupa PG48 fixează cablul în locul în care acesta trece prin carcasă. Este utilă pentru un traseu care trebuie introdus într-o cutie sau într-un echipament prevăzut cu un punct de montaj compatibil PG48. Pentru alegerea întregului ansamblu, contează atât cablul, cât și dimensiunea orificiului din carcasă.

Potrivire la orificiul de Ø6 cm

Orificiul de fixare necesar are diametrul de 6 cm, iar filetul PG48 are lungimea de 2 cm. Dacă orificiul există deja, măsoară-l înainte de comandă. În cazul unei carcase aflate în etapa de proiectare, aceste cote ajută la stabilirea punctului de intrare și a spațiului disponibil pentru fixare.

Dimensiunea pentru cheie este de 7 cm. Când presetupa se montează lângă alte cabluri sau componente, lasă loc pentru accesul uneltei. Această măsură descrie zona de strângere și este diferită de diametrul cablului și de cel al orificiului.

Protecție IP68 la punctul de trecere

Modelul 805.3349 are protecție IP68 la presiunea de 1 bar. Potrivirea cablului în intervalul admis și montarea în orificiul corespunzător sunt importante pentru punctul de trecere. Protecția ansamblului depinde și de carcasa în care este folosită presetupa.

Corpul gri din termoplastic face parte din seria UNION Light. Codul 805.3349 identifică această variantă PG48 atunci când pregătești materialele pentru o carcasă cu cablu de diametru mare.

Erori frecvente la alegerea unei presetupe PG48

Interpretarea lui PG48 ca diametru al cablului

Presetupa PG48 este dimensiunea filetului. Cablul potrivit pentru această presetupă are diametrul exterior de 3,4–4,4 cm.

Dimensionarea orificiului după cablu

Carcasa necesită un orificiu de fixare Ø6 cm. Intervalul de 3,4–4,4 cm descrie cablul, astfel că folosirea lui pentru orificiu ar duce la o montare incompatibilă.

Omiterea accesului pentru cheie

Dimensiunea pentru cheie este de 7 cm. Verifică spațiul din jurul punctului de montaj dacă lângă presetupă se află alte componente.

Întrebări frecvente despre presetupa SCAME UNION Light

Ce cablu se potrivește cu presetupa PG48 805.3349?

Un cablu cu diametrul exterior de 3,4–4,4 cm. Verifică dimensiunea cablului înainte de a alege presetupa PG48.

Ce orificiu este necesar în carcasă?

Orificiul de fixare are diametrul de 6 cm. Filetul presetupei are lungimea de 2 cm.

Ce protecție are acest model?

Presetupa PG48 805.3349 are IP68 la presiunea de 1 bar. Pentru punctul de trecere complet, ține cont și de caracteristicile carcasei în care va fi montată.
