Presetupa PG7 SCAME UNION LIGHT IP68 pentru cablu 3-6mm 805.3340

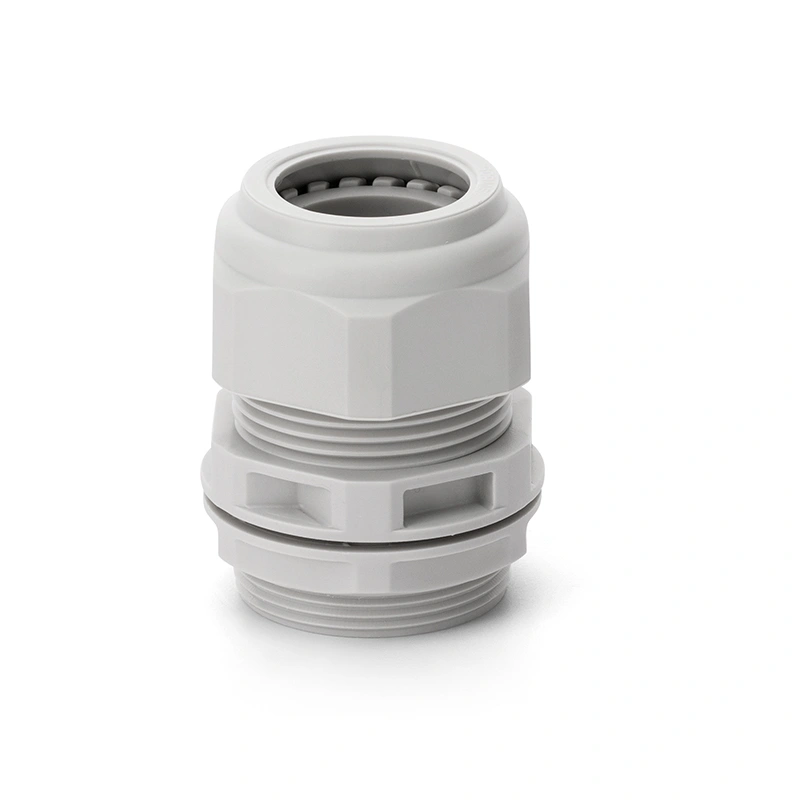

Presetupa PG7 SCAME UNION LIGHT 805.3340 este o presetupă din termoplastic gri, cu filet PG7 și domeniu declarat pentru cablu Ø3–6mm. Reperul are orificiu de fixare Ø13mm, lungimea filetului de 9,5mm și dimensiunea pentru cheie de 15mm. Face parte din seria SCAME UNION și este identificat de producător ca execuție LIGHT.

Pentru alegerea corectă a acestei variante trebuie diferențiate trei dimensiuni: PG7 pentru filet, Ø3–6mm pentru cablu și Ø13mm pentru orificiul de fixare. Valorile nu sunt echivalente și descriu elemente diferite ale presetupei. Codul 805.3340 completează identificarea și permite separarea reperului de variantele PG9, PG11, PG13,5 și de celelalte dimensiuni UNION.

Caracteristicile presetupei PG7 SCAME 805.3340

SCAME încadrează reperul 805.3340 în seria comercială UNION, ca presetupă de tip LIGHT. Filetul este PG7, iar domeniul cablului asociat acestei variante este Ø3–6mm. Materialul declarat este termoplastic, în varianta de culoare gri.

Presetupă PG7 pentru cablu Ø3–6mm

Caracteristica principală pentru identificarea cablului este domeniul Ø3–6mm. Acesta este intervalul declarat pentru SCAME 805.3340 și nu trebuie dedus din denumirea PG7.

PG7 reprezintă dimensiunea filetului presetupei, nu un cablu cu diametrul de 7mm. În mod similar, valoarea Ø13mm din datele tehnice nu reprezintă diametrul cablului: aceasta descrie orificiul de fixare.

Pentru acest reper avem, așadar, trei valori cu roluri diferite: PG7 pentru filet, Ø3–6mm pentru cablu și Ø13mm pentru orificiul de fixare. Păstrarea acestei diferențe face selecția mai clară atunci când sunt comparate mai multe presetupe din seria UNION.

Protecție IP68 la presiunea de 1 bar

Catalogul SCAME pentru seria UNION identifică varianta standard 805.3340 în tabelul presetupei PG7 și prezintă pentru această execuție clasificarea IP68 la presiunea de 1 bar.

Există și documentație individuală SCAME mai veche pentru același cod, datată 2020, în care apare IP66. Pentru datele actualizate ale PDP-ului folosim clasificarea mai recentă din catalogul producătorului pentru familia și codul exact, fără a combina cele două valori într-o clasificare IP66/IP68.

Mențiunea „la 1 bar” este păstrată deoarece însoțește clasificarea IP68 în documentația SCAME. Nu transformăm această specificație într-o afirmație mai largă privind utilizarea în orice condiții de presiune sau imersie.

Orificiu de fixare Ø13mm și filet de 9,5mm

SCAME declară pentru 805.3340 un orificiu de fixare Ø13mm. Această cotă este separată de diametrul cablului și de denumirea PG7.

Lungimea filetului este de 9,5mm. Împreună cu orificiul Ø13mm, această valoare ajută la identificarea dimensională a reperului și la diferențierea sa de alte presetupe UNION.

De exemplu, varianta imediat următoare din tabelul SCAME, PG9 805.3341, are alte valori pentru orificiul de fixare, cablu și dimensiunea cheii. Specificațiile variantelor nu trebuie transferate de la un cod la altul.

Dimensiune pentru cheie de 15mm

Pentru reperul 805.3340, dimensiunea declarată pentru cheie este de 15mm. Documentația SCAME indică și valori de cuplu de 2,5Nm pentru piuliță și 2,5Nm pentru elementul de etanșare.

Aceste valori aparțin variantei PG7 și nu trebuie extrapolate la PG9, PG11 sau alte dimensiuni din serie. De exemplu, chiar și între variantele apropiate există diferențe ale dimensiunilor și ale valorilor declarate de producător.

Termoplastic gri, seria SCAME UNION LIGHT

Presetupa SCAME 805.3340 este realizată din termoplastic și are culoarea gri. Producătorul o încadrează în execuția LIGHT a seriei UNION.

LIGHT este denumirea execuției folosită de SCAME. Nu trebuie interpretată ca o afirmație comercială despre greutatea, rezistența sau performanța produsului. Pentru identificare, combinația UNION LIGHT + PG7 + 805.3340 este mai precisă decât o descriere generică de tip „presetupă SCAME”.

Standard și identificarea variantei

Documentația individuală SCAME pentru 805.3340 indică standardul EN 62444:2013 pentru presetupe destinate instalațiilor electrice și Directiva 2014/35/UE privind joasa tensiune.

Pentru selecția comercială, informațiile decisive rămân însă cele care diferențiază efectiv reperul: PG7, cablu Ø3–6mm, orificiu Ø13mm, filet 9,5mm și cod 805.3340.

Pentru alte dimensiuni și accesorii poate fi consultată categoria conexiune și fixare.

Diferența față de alte presetupe SCAME UNION

Seria UNION include mai multe dimensiuni apropiate. După PG7 805.3340, producătorul listează, printre altele, PG9 805.3341, PG11 805.3342 și PG13,5 805.3343. Fiecare reper are propriul domeniu de cablu și propriile cote.

Pentru produsul acestei pagini trebuie păstrată asocierea exactă 805.3340 = PG7 + cablu Ø3–6mm + orificiu Ø13mm + filet 9,5mm + cheie 15mm.

Apartenența la aceeași serie sau aspectul apropiat nu justifică transferarea dimensiunilor între variante. Codul producătorului rămâne verificarea cea mai simplă atunci când sunt comparate mai multe presetupe PG.

Erori frecvente la alegerea SCAME 805.3340

Interpretarea PG7 drept diametru al cablului

PG7 reprezintă dimensiunea filetului. Domeniul de cablu declarat pentru SCAME 805.3340 este Ø3–6mm.

Confundarea valorii Ø13mm cu diametrul cablului

Ø13mm reprezintă orificiul de fixare. Pentru cablu trebuie urmărit separat intervalul Ø3–6mm.

Transferarea specificațiilor de la PG9 sau PG11

Variantele PG9 și PG11 au alte coduri și alte cote. Pentru 805.3340 trebuie utilizate exclusiv valorile asociate variantei PG7.

Combinarea IP66 și IP68 într-o singură clasificare

Documentația SCAME disponibilă din perioade diferite prezintă valori diferite. Pentru actualizarea PDP folosim IP68 la 1 bar din catalogul SCAME mai recent, fără a crea artificial o clasificare IP66/IP68.

Întrebări frecvente despre SCAME 805.3340

Pentru ce diametru de cablu este SCAME 805.3340?

Presetupa PG7 SCAME 805.3340 este asociată cablurilor cu diametrul declarat de Ø3–6mm.

Ce reprezintă PG7?

PG7 este dimensiunea filetului presetupei. Nu reprezintă diametrul cablului și nici diametrul orificiului de fixare.

Ce diametru are orificiul de fixare?

Orificiul de fixare declarat pentru SCAME 805.3340 este de Ø13mm.

Ce lungime are filetul?

Filetul PG7 al reperului 805.3340 are o lungime declarată de 9,5mm.

Din ce material este realizată presetupa?

SCAME declară termoplastic pentru această presetupă, în varianta de culoare gri din seria UNION LIGHT.
