Presetupa PG9 SCAME UNION LIGHT IP68 pentru cablu 4-8mm 805.3341

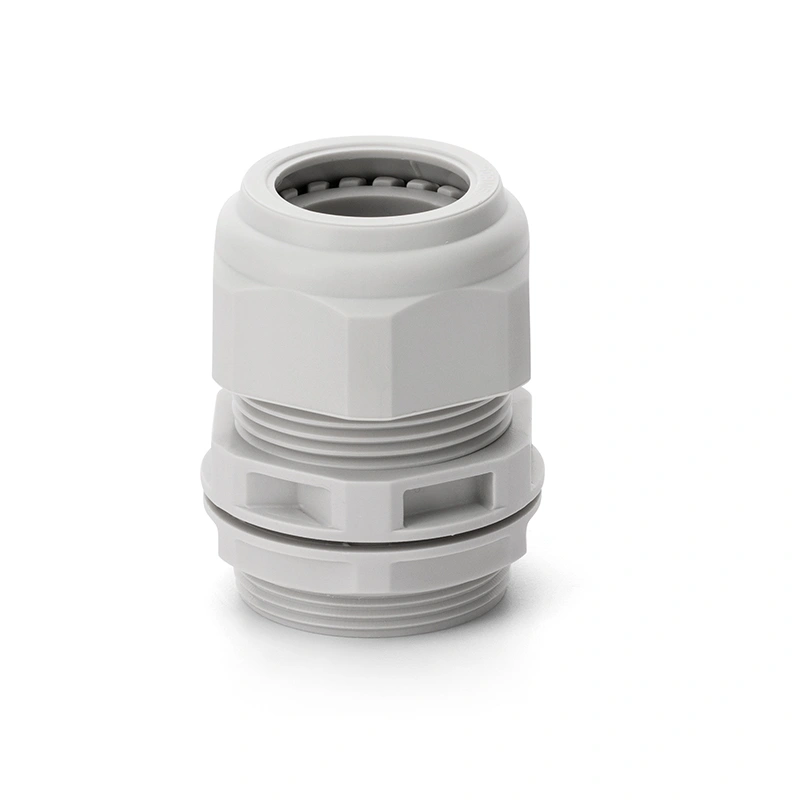

Presetupa PG9 SCAME UNION LIGHT 805.3341 este o presetupă din termoplastic gri, cu filet PG9, pentru cabluri cu diametrul de 4–8mm și protecție IP68 la presiunea de 1 bar. Reperul are filet cu lungimea de 9,5mm, orificiu de fixare Ø16mm și dimensiune pentru cheie de 19mm. Face parte din seria SCAME UNION și este identificat de producător ca execuție LIGHT.

Pentru alegerea corectă trebuie diferențiate trei informații dimensionale: PG9 este dimensiunea filetului, Ø4–8mm este domeniul cablului, iar Ø16mm este orificiul de fixare. Aceste valori descriu părți diferite ale configurației și nu trebuie confundate între ele. Codul 805.3341 identifică exact această variantă din familia presetupei SCAME UNION.

Caracteristicile presetupei PG9 SCAME 805.3341

SCAME definește reperul 805.3341 drept CABLE GLAND din seria UNION, în execuția LIGHT. Documentația producătorului declară filet PG9, grad de protecție IP68, cablu Ø4–8mm, material termoplastic și culoare gri.

Fișa tehnică oferă și valorile dimensionale necesare pentru identificarea reperului: orificiu de fixare Ø16mm, lungime a filetului de 9,5mm și dimensiune pentru cheie de 19mm.

Presetupă PG9 pentru cablu Ø4–8mm

Domeniul dimensional declarat pentru cablu este de Ø4–8mm. Aceasta este valoarea care trebuie urmărită atunci când este selectată presetupa în funcție de diametrul exterior al cablului.

PG9 nu reprezintă diametrul cablului. PG9 este denumirea filetului presetupei. De asemenea, cei 16mm menționați în actualul PDP ETBM nu reprezintă diametrul cablului, ci diametrul orificiului de fixare.

Așadar, asocierea corectă pentru reper este: filet PG9 + cablu Ø4–8mm + orificiu Ø16mm. Separarea acestor valori oferă informație mult mai utilă decât actuala specificație ETBM „diametru 16mm”, care poate fi interpretată greșit.

Protecție IP68 la 1 bar

Fișa oficială SCAME actuală declară pentru 805.3341 un grad de protecție IP68, iar nota de catalog precizează IP68 la presiunea de 1 bar.

Actualul PDP ETBM afișează IP66. Pentru optimizarea produsului, valoarea trebuie actualizată conform documentației producătorului pentru reperul exact, fără a combina artificial cele două clasificări sub forma „IP66/IP68”.

Mențiunea „la 1 bar” merită păstrată deoarece face parte din specificația SCAME. Nu extindem însă această valoare într-o afirmație generică privind utilizarea la orice adâncime, presiune sau condiție de imersie.

Orificiu de fixare Ø16mm

SCAME declară pentru 805.3341 un orificiu de fixare de Ø16mm. Aceasta este valoarea pe care ETBM o afișează în prezent simplificat drept „diametru 16mm”.

Formularea trebuie clarificată pentru a evita confundarea cu dimensiunea cablului. Un client care vede numai „diametru 16mm” poate interpreta greșit că presetupa acceptă un cablu Ø16mm, deși domeniul corect pentru cablu este Ø4–8mm.

Pentru această presetupă, Ø16mm se referă exclusiv la orificiul de fixare declarat de producător.

Filet PG9 cu lungimea de 9,5mm

Filetul presetupei este PG9, iar SCAME declară o lungime a filetului de 9,5mm. Această valoare este separată atât de orificiul Ø16mm, cât și de domeniul cablului Ø4–8mm.

Informația este utilă atunci când sunt comparate mai multe dimensiuni din gama UNION. Chiar dacă două presetupe au același aspect general și același material, filetul și celelalte cote pot fi diferite.

Cheie de 19mm și cupluri declarate

Pentru 805.3341, dimensiunea pentru cheie este de 19mm. Fișa SCAME declară și valorile de cuplu de 2,5Nm pentru elementul de etanșare și 4Nm pentru piuliță.

Aceste valori aparțin codului exact PG9 și nu trebuie transferate către PG7, PG11 sau alte dimensiuni UNION. Chiar și între repere apropiate, valorile dimensionale și cuplurile declarate pot diferi.

Termoplastic gri, seria UNION LIGHT

SCAME 805.3341 este realizată din termoplastic și are culoarea gri. Producătorul o încadrează în seria UNION, execuția LIGHT.

LIGHT este denumirea tipului constructiv utilizată de SCAME și nu trebuie reinterpretată ca o afirmație despre greutatea produsului. Pentru identificarea comercială, combinația „SCAME UNION LIGHT PG9” permite diferențierea mai clară a reperului față de alte execuții ale producătorului.

805.3341 față de PG7 și PG11

În aceeași serie, reperul anterior 805.3340 este PG7, pentru cablu Ø3–6mm și orificiu Ø13mm. Reperul analizat aici, 805.3341, este PG9, pentru cablu Ø4–8mm și orificiu Ø16mm.

Varianta următoare PG11 are propriul cod și propriile valori. Prin urmare, faptul că două presetupe sunt din seria UNION LIGHT și sunt gri nu înseamnă că pot fi selectate după aceleași dimensiuni.

Pentru această pagină trebuie păstrată asocierea 805.3341 = PG9 + Ø4–8mm + Ø16mm + filet 9,5mm + cheie 19mm.

Standard declarat pentru SCAME 805.3341

Fișa tehnică SCAME indică standardul EN 62444:2013 și Directiva de Joasă Tensiune 2014/35/UE. Aceste referințe completează profilul tehnic al reperului.

Pentru alegerea practică a variantei, cele mai utile informații rămân însă filetul PG9, domeniul cablului Ø4–8mm, orificiul Ø16mm și codul exact 805.3341.

Erori frecvente la alegerea SCAME 805.3341

Interpretarea celor 16mm drept diametrul cablului

Ø16mm reprezintă orificiul de fixare. Domeniul cablului pentru SCAME 805.3341 este Ø4–8mm.

Interpretarea PG9 drept diametrul cablului

PG9 este dimensiunea filetului, nu diametrul exterior al cablului.

Păstrarea gradului IP66 din actualul PDP

Fișa SCAME actuală pentru codul exact declară IP68 la presiunea de 1 bar. Aceasta este valoarea care trebuie utilizată în datele actualizate.

Confundarea variantei PG9 cu PG7

PG7 SCAME 805.3340 este pentru cablu Ø3–6mm, în timp ce PG9 SCAME 805.3341 este pentru Ø4–8mm. Sunt repere distincte.

Întrebări frecvente despre SCAME 805.3341

Pentru ce diametru de cablu este presetupa SCAME 805.3341?

SCAME declară pentru această presetupă un domeniu al cablului de Ø4–8mm.

Ce filet are SCAME 805.3341?

Reperul utilizează filet PG9, cu lungimea de 9,5mm.

Ce înseamnă valoarea Ø16mm?

Ø16mm este diametrul orificiului de fixare, nu diametrul cablului.

Ce grad de protecție are?

Fișa oficială actuală SCAME declară IP68 la presiunea de 1 bar.

Din ce material este realizată?

Presetupa SCAME 805.3341 este realizată din termoplastic gri și aparține seriei UNION, execuția LIGHT.
