Presetupa plastic TRACON PG-13.5 IP66 cablu 9-13mm cu contrapiulita

Presetupa plastic TRACON PG-13.5 este un accesoriu din polietilenă pentru etanșarea trecerii unui cablu prin peretele unei cutii sau al unui tablou electric. Corpul filetat și contrapiulița inclusă asigură fixarea în carcasă, iar inelul de etanșare lucrează în jurul cablului cu diametrul exterior de 0.9-1.3cm.

Presetupă plastic pentru o intrare de cablu etanșată

Presetupa TRACON PG-13.5 formează o trecere dedicată cablului la intrarea în carcasă. Într-un tablou de distribuție sau într-o cutie de conexiuni, locul în care cablul traversează peretele trebuie tratat separat de conexiunile electrice din interior. Presetupa acoperă această funcție de trecere și etanșare, fără să realizeze legătura electrică dintre conductori.

Domeniul de etanșare este de 0.9-1.3cm și se referă la diametrul exterior al cablului, măsurat peste manta. Alegerea se face după cablul efectiv introdus prin presetupă. Numărul de conductori și secțiunea acestora nu descriu singure grosimea totală a cablului, deoarece construcția izolației și a mantalei influențează diametrul exterior.

Inel de etanșare pentru presetupa plastic PG-13.5

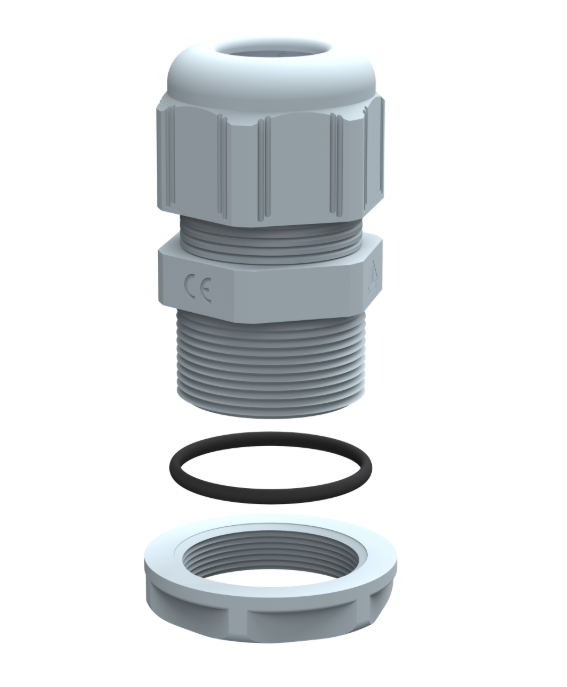

Presetupa plastic TRACON PG-13.5 folosește un inel de etanșare pentru contactul cu mantaua cablului. Elementul de etanșare și contrapiulița au roluri diferite: inelul acționează în jurul cablului, iar contrapiulița susține corpul în peretele carcasei. Fixarea corpului nu compensează alegerea unui cablu aflat în afara domeniului admis.

De exemplu, un cablu cu diametrul exterior de 1.1cm se încadrează în intervalul acestui model. Un cablu de 0.8cm este sub limita inferioară, chiar dacă poate trece fizic prin deschidere. Posibilitatea de introducere și potrivirea pentru etanșare sunt două condiții care trebuie îndeplinite împreună.

Protecție IP66 la trecerea prin carcasă

Presetupa TRACON PG-13.5 are gradul de protecție IP66. Acesta indică protecție împotriva pătrunderii prafului și împotriva jeturilor puternice de apă, în condițiile unui ansamblu montat corect. Pentru folosirea la intrarea într-o cutie, potrivirea dintre cablu, etanșare și peretele carcasei rămâne esențială.

IP66 nu reprezintă o clasificare pentru imersiune. De asemenea, montarea presetupei nu atribuie automat același grad de protecție întregului tablou: capacul, celelalte intrări și îmbinările carcasei fac parte din același ansamblu. Presetupa rezolvă punctul său de trecere, iar protecția cutiei depinde de toate deschiderile acesteia.

Corp din polietilenă și fixare cu contrapiuliță

Presetupa TRACON PG-13.5 este realizată din polietilenă, material plastic identificat prin abrevierea PE. Intervalul de temperatură este de la -40°C la +85°C. Acest reper privește condițiile termice în care este utilizat accesoriul, inclusiv temperatura din apropierea peretelui carcasei prin care trece cablul.

Lungimea porțiunii filetate L1 este de 1cm. La integrarea într-o carcasă, porțiunea filetată trebuie să permită trecerea prin perete și prinderea contrapiuliței. Grosimea peretelui se raportează la această lungime disponibilă, fără a considera că întregul centimetru poate fi ocupat de perete.

Filetul de fixare este PG13.5. Indicativul identifică sistemul și mărimea filetului, nu diametrul cablului. Compatibilitatea intrării din carcasă se stabilește după filet, în timp ce compatibilitatea cu mantaua cablului se stabilește după domeniul de etanșare.

Erori frecvente la alegerea unei presetupe plastic

Alegerea presetupei plastic după secțiunea conductorilor

Presetupa plastic PG-13.5 se alege după diametrul exterior de 0.9-1.3cm. O secțiune exprimată în mm² nu indică diametrul total al cablului. Confundarea celor două mărimi poate duce la un cablu care nu poate fi introdus sau care nu este cuprins de etanșare.

Interpretarea filetului PG13.5 ca filet metric

Presetupa TRACON are filet PG13.5. Identificarea intrării numai după o dimensiune apropiată nu confirmă potrivirea cu un filet metric. Folosirea unor filete incompatibile împiedică prinderea corectă și compromite asamblarea trecerii.

Folosirea gradului IP66 ca dovadă pentru imersiune

Presetupa PG-13.5 are protecție IP66, care privește praful și jeturile de apă. Alegerea pentru scufundare pe baza acestui marcaj atribuie accesoriului o utilizare pe care clasificarea nu o acoperă.

Întrebări frecvente despre presetupa plastic

Din ce material este presetupa plastic TRACON PG-13.5?

Presetupa plastic TRACON PG-13.5 este din polietilenă PE. Denumirea materialului se referă la corpul din plastic, iar etanșarea cablului este realizată prin inelul dedicat.

Contrapiulița este inclusă cu presetupa PG-13.5?

Presetupa PG-13.5 este prevăzută cu contrapiuliță. Aceasta permite fixarea corpului în peretele carcasei și are rol distinct de elementul care etanșează în jurul cablului.

Pot trece mai multe cabluri prin aceeași presetupă TRACON?

Presetupa TRACON este prevăzută cu inel de etanșare pentru un cablu și nu are inserție pentru etanșare multiplă. Domeniul de diametre se aplică unui singur cablu, nu unui mănunchi de cabluri separate.
