Presetupa plastic TRACON PG-9 IP66 cablu 4.5-7mm cu contrapiulita

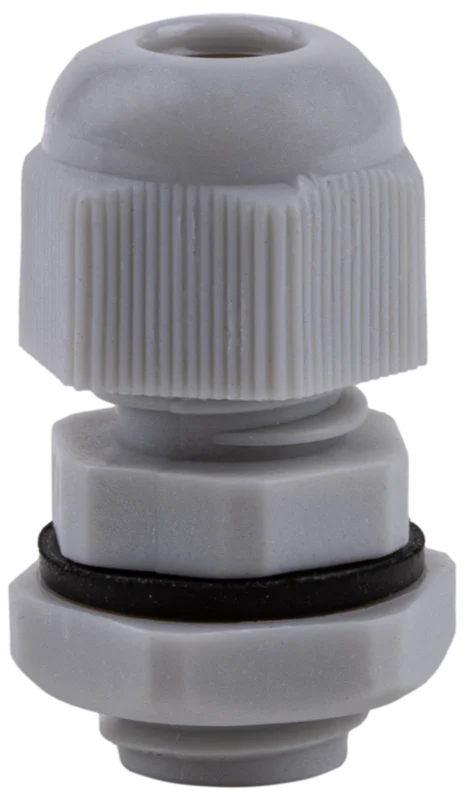

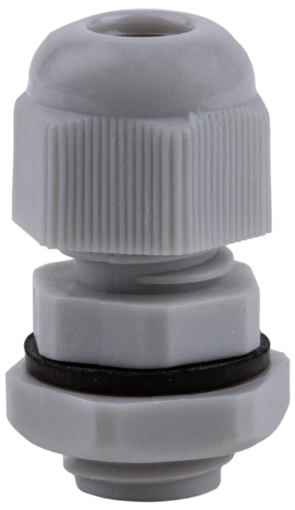

Presetupa plastic TRACON PG-9 este un accesoriu pentru trecerea etanșă a unui cablu prin peretele unei cutii sau al unui tablou electric. Corpul din polietilenă, inelul de etanșare și contrapiulița formează un ansamblu compact pentru intrările de cablu cu filet PG-9. Modelul acceptă un diametru exterior al cablului de 0.45-0.7cm și are grad de protecție IP66 când este montat corect în aplicația potrivită.

Presetupă plastic PG-9 pentru cabluri de 0.45-0.7cm

Intervalul de 0.45-0.7cm se referă la diametrul măsurat peste mantaua exterioară a cablului, nu la secțiunea conductoarelor din interior. Măsoară cablul care va trece prin carcasă înainte de a alege presetupa. Un cablu cu diametrul exterior de 0.6cm intră în domeniul acestui model. Dacă diametrul este mai mic sau mai mare, alege o presetupă cu un domeniu de etanșare corespunzător, pentru ca inelul să poată lucra pe mantaua cablului.

PG-9 indică seria și dimensiunea filetului de prindere. Nu înseamnă că se poate etanșa orice cablu cu diametrul de 0.9cm. Sunt două verificări separate: intrarea din carcasă trebuie să corespundă filetului PG-9, iar cablul trebuie să respecte intervalul de diametre exterioare specificat pentru acest produs. Un filet metric cu o valoare apropiată nu devine automat compatibil cu PG-9.

Etanșare IP66 și fixare cu contrapiuliță

Gradul IP66 indică protecție împotriva pătrunderii prafului și a jeturilor puternice de apă pentru ansamblul montat în condiții adecvate. În practică, etanșarea depinde de diametrul cablului, de strângerea corectă a inelului și de contactul dintre presetupă și peretele carcasei. Verifică și modul în care este realizată intrarea în carcasă. Clasa de protecție a întregii cutii depinde și de celelalte îmbinări și componente ale acesteia.

Contrapiulița inclusă ține corpul presetupei fixat pe peretele carcasei, acolo unde montajul folosește o trecere prin panou. Inelul are un rol diferit: se așază în jurul mantalei cablului pentru a etanșa zona de ieșire. Pentru PG-9, lungimea porțiunii filetate indicată ca L1 este de 1cm. Înainte de montaj, verifică dacă peretele și accesul la contrapiuliță permit prinderea fermă.

Unde se folosește această presetupă

Este potrivită pentru intrări de cablu în cutii electrice, tablouri și alte carcase care au o trecere compatibilă și necesită etanșarea unui cablu din intervalul precizat. Presetupa organizează trecerea prin perete și ajută la limitarea pătrunderii prafului și apei prin acel punct. Ea nu înlocuiește o conexiune electrică, o clemă de legătură sau verificarea cerințelor de protecție ale instalației în care este montată.

Corpul este din polietilenă, iar etanșarea se face printr-un inel pentru o singură zonă de cablu. Modelul nu are o ieșire tip trompetă pentru protecția razei de curbură. Dacă un cablu este supus flexărilor repetate sau are nevoie de protecție specială la îndoire, alege separat soluția mecanică necesară aplicației. Temperatura de utilizare a familiei de presetupe din plastic este de la -40°C la +85°C.

Montaj și verificări înainte de strângere

Compară mai întâi codul filetului cu intrarea din carcasă și măsoară mantaua cablului. Introdu corpul în trecerea pregătită, fixează-l cu contrapiulița și trece cablul prin inelul de etanșare. Strânge componentele astfel încât cablul să fie prins uniform și presetupa să rămână stabilă. Controlează vizual poziția inelului și a cablului după montaj. Evită strângerea excesivă care ar putea deforma piesele sau mantaua.

Erori frecvente la alegere

• Alegerea după secțiunea conductorului în locul diametrului exterior al cablului. Intervalul relevant pentru PG-9 este 0.45-0.7cm măsurat peste manta.
• Confundarea filetului PG-9 cu un filet metric. Verifică tipul intrării în carcasă înainte de montaj.
• Introducerea mai multor cabluri prin același inel. Acest model are o singură zonă de etanșare și se selectează pentru un cablu compatibil.

Întrebări frecvente despre presetupa plastic PG-9

Este inclusă contrapiulița?

Da. PG-9 este prevăzută cu contrapiuliță pentru fixarea corpului în peretele carcasei. Verifică accesul din interior pentru a o putea strânge.

Ce diametru de cablu se potrivește?

Diametrul exterior al cablului trebuie să fie între 0.45cm și 0.7cm. Dimensiunea se măsoară peste mantaua care intră în contact cu inelul de etanșare.

Poate fi folosită pentru un cablu de 0.8cm?

Acest diametru depășește intervalul de etanșare al modelului PG-9. Selectează o presetupă al cărei domeniu include 0.8cm și verifică separat filetul cerut de carcasă.
