Priza dubla GEWISS ChoruSmart GW12208 2x2P+E 16A P11-P17 negru satinat

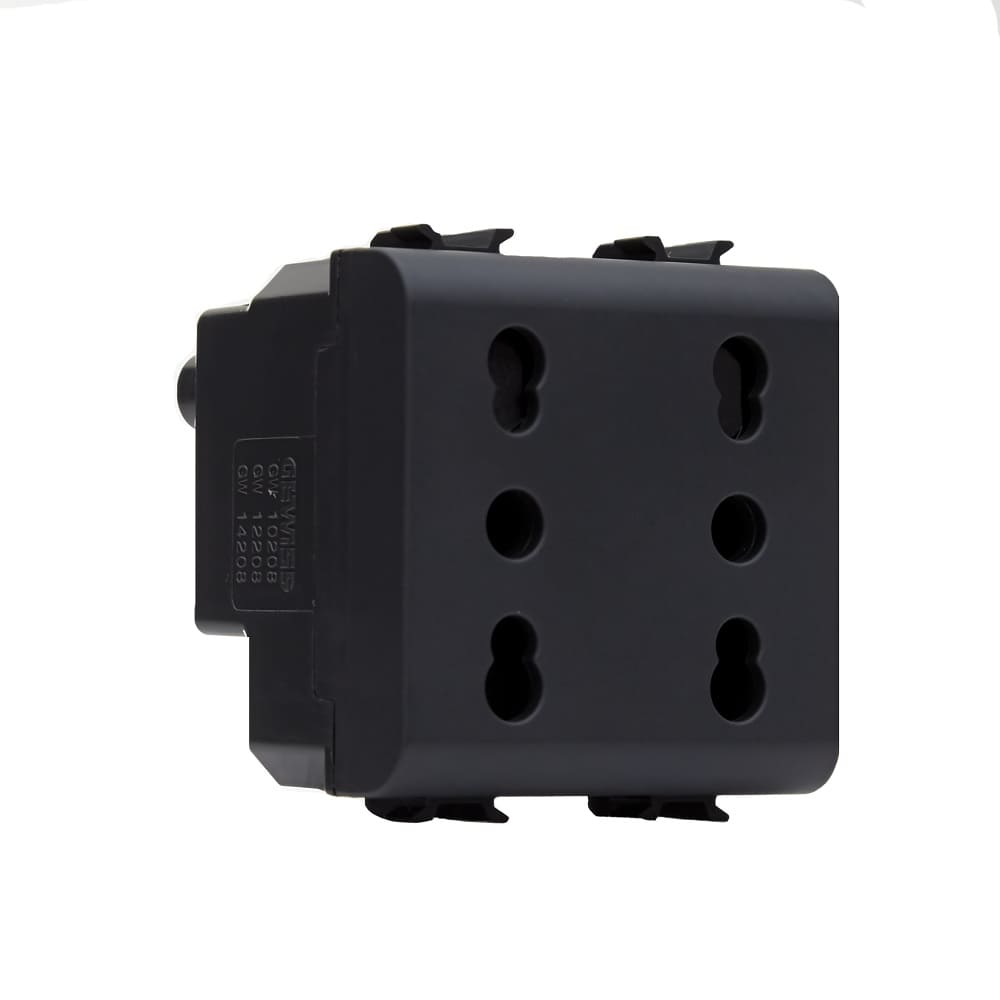

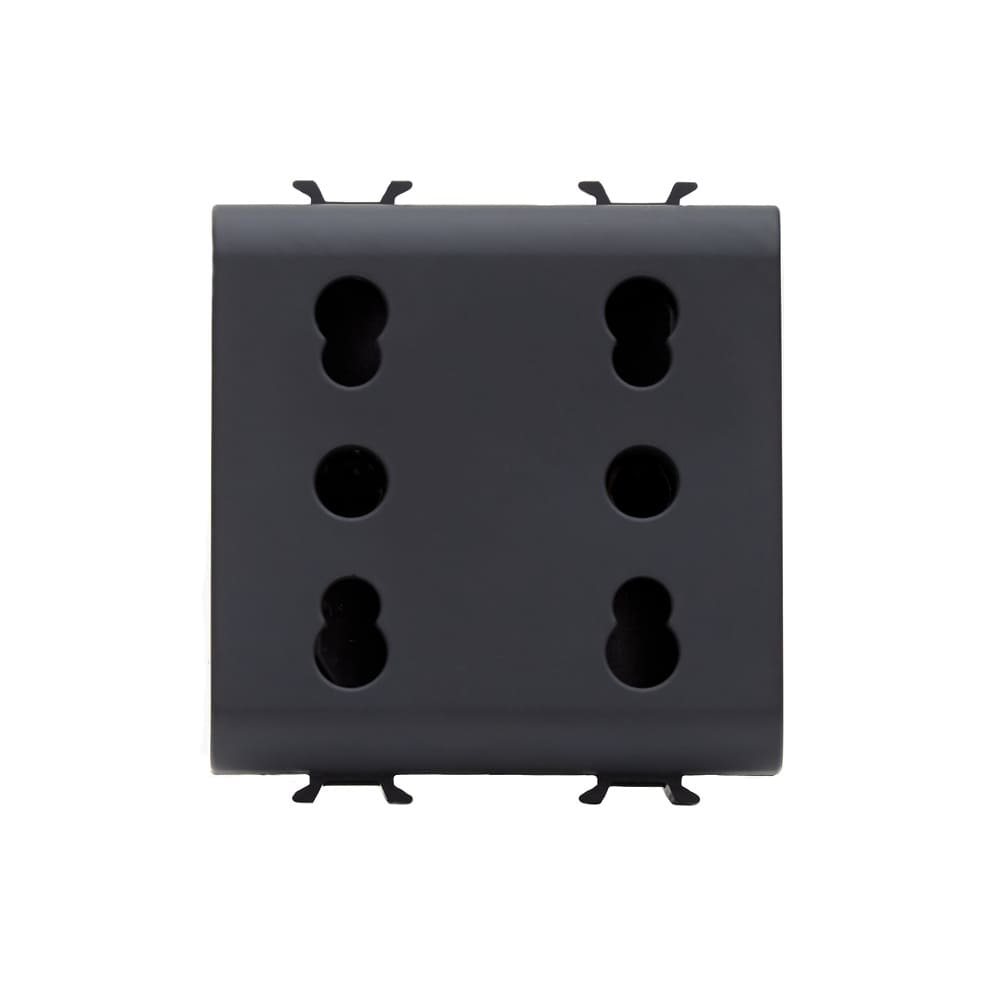

Priza dublă GEWISS ChoruSmart GW12208 este un mecanism modular de 2 module, cu două prize 2P+E de 16A, tensiune nominală 250V și tip P11-P17. Varianta are finisaj negru satinat, obturatoare de protecție și este realizată din tehnopolimer. Formatul compact permite integrarea a două puncte de alimentare într-un spațiu modular de 2 module, iar codul GW12208 identifică exact această configurație.

Priza este potrivită pentru configurațiile ChoruSmart în care sunt necesare două puncte de conectare într-un singur mecanism de 2 module. Înainte de alegere trebuie verificate tipul P11-P17, configurația 2x2P+E, curentul nominal de 16A, numărul de module și finisajul. Aceste elemente diferențiază GW12208 de prizele ChoruSmart cu alt standard de conectare, altă culoare sau alt format modular.

Două prize 2P+E într-un mecanism de 2 module

Priza dublă GEWISS GW12208 reunește două prize 2P+E într-un corp de 2 module. Această configurație este utilă atunci când sunt necesare două puncte de alimentare, dar spațiul disponibil în configurația modulară trebuie utilizat eficient.

Formatul dublu nu trebuie confundat cu două mecanisme individuale montate separat. GW12208 este un singur mecanism modular, cu două prize integrate și cu o configurație comună de conectare. Pentru proiectele în care numărul de module este deja stabilit, această diferență poate decide dacă produsul se potrivește în ansamblul ales.

Pentru alte mecanisme compatibile din aceeași familie poate fi consultată gama GEWISS Chorus, iar pentru alte variante de prize din sistem este disponibilă selecția de prize GEWISS Chorus.

Tip P11-P17, 16A și 250V

Priza dublă GEWISS ChoruSmart GW12208 este de tip P11-P17 și are curent nominal de 16A la 250V. Acceptă fișe cu pini de conectare de 4mm și 5mm, caracteristică importantă atunci când trebuie verificată compatibilitatea fizică a fișei utilizate.

Tipul prizei trebuie verificat separat de numărul de module. Două mecanisme ChoruSmart de 2 module pot avea formate de priză diferite, chiar dacă ocupă același spațiu în suport. Codul GW12208, tipul P11-P17 și configurația 2x2P+E permit identificarea variantei corecte fără a depinde doar de aspectul exterior.

Obturatoare de protecție și finisaj negru satinat

Priza dublă GEWISS GW12208 este prevăzută cu obturatoare de protecție. Acestea fac parte din construcția mecanismului și trebuie luate în calcul atunci când produsul este comparat cu variante care nu au aceeași caracteristică.

Finisajul este negru satinat, iar materialul este tehnopolimer. În sistemele modulare, culoarea mecanismului contează atunci când prizele, întrerupătoarele și rama trebuie să formeze un ansamblu vizual coerent. GW12208 trebuie ales ca variantă negru satinat; un mecanism alb, titan sau cu alt finisaj reprezintă un alt produs, chiar dacă funcția electrică este apropiată.

Cablare comună pentru cele două prize

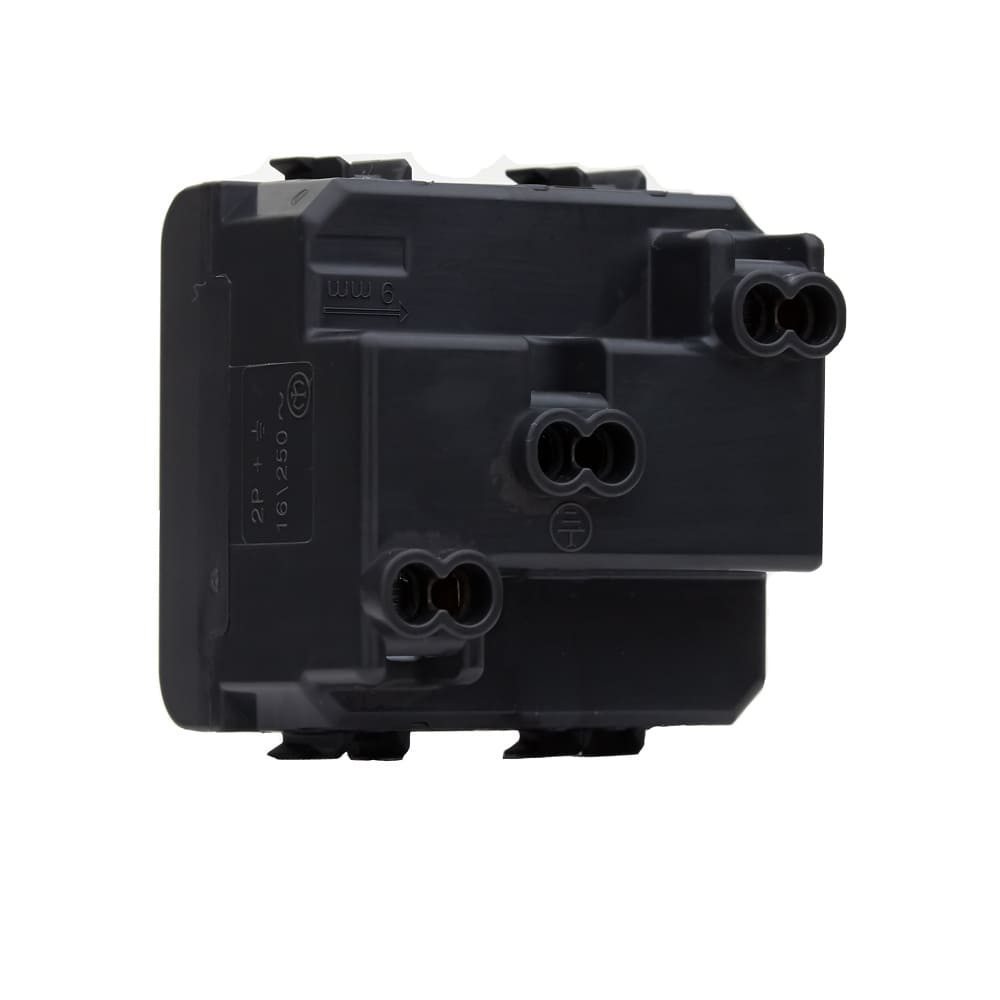

Priza dublă GEWISS ChoruSmart GW12208 utilizează trei borne care alimentează ambele prize. Configurația elimină necesitatea unor șuruburi în formă de U pentru realizarea legăturii dintre cele două puncte integrate.

Pentru borne, capacitatea de strângere este de minimum 0.75mm² și maximum 2x4mm² pentru conductoare torsadate, respectiv minimum 0.5mm² și maximum 2x2.5mm² pentru conductoare solide. Aceste valori trebuie verificate atunci când secțiunea și tipul conductorului sunt deja stabilite în proiect.

Conectarea electrică trebuie realizată în conformitate cu cerințele instalației și cu documentația tehnică aferentă. Datele bornelor ajută la verificarea compatibilității conductorului, dar nu înlocuiesc dimensionarea și proiectarea corectă a circuitului.

Ce trebuie verificat înainte de alegere?

Primul criteriu este configurația: GW12208 este o priză dublă 2x2P+E, de 16A și 250V. Dacă este necesară o singură priză sau un alt tip de contact, trebuie aleasă o altă variantă.

Al doilea criteriu este tipul P11-P17 și compatibilitatea cu pini de 4mm și 5mm. Aspectul unei prize modulare nu este suficient pentru a stabili compatibilitatea cu o anumită fișă; tipul de priză trebuie verificat explicit.

Al treilea criteriu este spațiul modular. GW12208 ocupă 2 module. Numărul de module trebuie corelat cu suportul și cu restul mecanismelor din configurație înainte de comandă.

Finisajul este un criteriu separat. Această variantă este negru satinat. Dacă ansamblul ChoruSmart folosește altă culoare, trebuie aleasă versiunea corespunzătoare, nu presupus că toate mecanismele cu aceeași funcție au același finisaj.

Erori frecvente

Confundarea unei prize duble cu două mecanisme individuale

Priza dublă GEWISS GW12208 este un singur mecanism de 2 module care include două prize 2P+E. Nu trebuie calculată ca două prize modulare separate atunci când este stabilit spațiul necesar în suport.

Alegerea doar după curentul nominal de 16A

Priza dublă GEWISS ChoruSmart GW12208 are 16A, dar această valoare nu identifică singură produsul. Tipul P11-P17, configurația 2x2P+E, cele 2 module și finisajul negru satinat trebuie verificate împreună.

Ignorarea tipului fișei

GW12208 este o priză P11-P17 pentru pini de 4mm și 5mm. Dacă echipamentul folosește un alt format de fișă, compatibilitatea trebuie verificată înainte de alegerea prizei.

Confundarea finisajelor ChoruSmart

Priza GEWISS GW12208 este negru satinat. Alte mecanisme ChoruSmart pot avea aceeași funcție generală, dar altă culoare sau alt finisaj, iar codul produsului trebuie verificat atunci când aspectul ansamblului trebuie păstrat consecvent.

Întrebări frecvente

Câte module ocupă priza GEWISS GW12208?

Priza dublă GEWISS ChoruSmart GW12208 ocupă 2 module și integrează două prize 2P+E în același mecanism.

Ce curent și tensiune are priza GW12208?

Priza dublă GEWISS GW12208 are curent nominal de 16A și tensiune nominală de 250V.

Ce tip de priză este GW12208?

Priza dublă GEWISS ChoruSmart GW12208 este de tip P11-P17 și acceptă fișe cu pini de conectare de 4mm și 5mm.

Priza GW12208 are obturatoare de protecție?

Priza dublă GEWISS GW12208 este prevăzută cu obturatoare de protecție integrate în mecanism.

Ce culoare are priza GEWISS GW12208?

Priza dublă GEWISS ChoruSmart GW12208 are finisaj negru satinat și este realizată din tehnopolimer.
