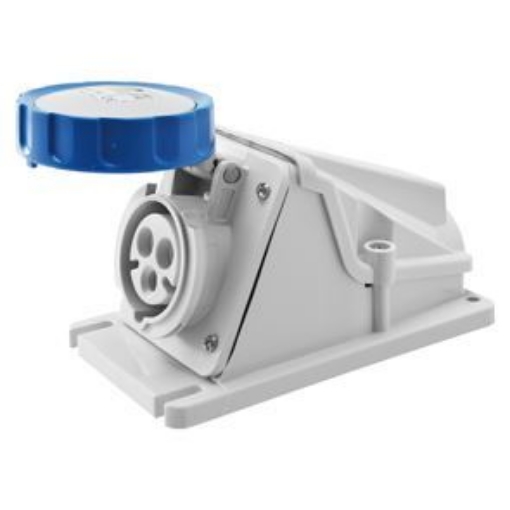

Priza industriala aplicata GEWISS GW62499 2P+E 16A 230V IP67 6h

Priza industrială aplicată GEWISS GW62499 este o priză fixă la 90°, 2P+E, pentru 16A și tensiune nominală de 200-250V la 50/60Hz. Modelul face parte din gama IEC 309 HP, are grad de protecție IP67, rezistență mecanică IK08 și poziția contactului de protecție la 6h. Conectarea se realizează prin borne cu șurub, iar carcasa este albastră. Configurația trebuie aleasă după toate aceste caracteristici, nu doar după curentul nominal de 16A.

Priză industrială 16A în configurație 2P+E

GW62499 are configurație 2P+E, cu doi poli și contact de protecție. Curentul nominal este de 16A, iar tensiunea nominală este cuprinsă între 200 și 250V. Pentru piața din România, varianta este identificată uzual ca priză industrială de 230V.

Configurația 2P+E este unul dintre criteriile principale de compatibilitate. O priză industrială de 16A poate exista și cu alt număr de poli sau pentru altă tensiune, astfel încât valoarea curentului nu este suficientă pentru identificarea variantei corecte.

Pentru GW62499 trebuie urmărită combinația completă: 2P+E, 16A, 200-250V, 6h, IP67 și montaj aplicat la 90°. Codul GW62499 oferă un reper suplimentar atunci când produsul trebuie înlocuit sau este specificat într-o listă de materiale.

Poziția de referință 6h

Priza industrială GEWISS GW62499 are poziția de referință 6h. Poziția orară face parte din codificarea prizelor și fișelor industriale și trebuie să corespundă componentei cu care priza va fi cuplată.

Din acest motiv, două prize de 16A cu aceeași tensiune și același număr de poli nu trebuie considerate automat identice. Dacă poziția de referință diferă, configurația este diferită.

La alegerea unei fișe compatibile trebuie verificate împreună numărul de poli, curentul nominal, domeniul de tensiune și poziția 6h. Această verificare este mai sigură decât alegerea exclusiv după culoare sau după aspectul exterior al conectorului.

Grad de protecție IP67 și rezistență IK08

Priza industrială aplicată GEWISS GW62499 are grad de protecție IP67 și rezistență mecanică IK08. Cele două clasificări descriu proprietăți diferite ale carcasei și trebuie analizate separat.

IP67 indică nivelul de protecție împotriva pătrunderii corpurilor solide și a apei în condițiile definite pentru această clasificare. IK08 descrie rezistența mecanică la impact. Împreună, aceste caracteristici diferențiază GW62499 de prize industriale cu un grad de protecție mai redus.

Gradul IP67 nu este însă singurul criteriu de alegere. Pentru compatibilitatea electrică rămân esențiale configurația 2P+E, curentul de 16A, tensiunea 200-250V și poziția 6h.

Pentru alte configurații pot fi consultate prizele și fișele industriale IP67. Pentru o selecție mai largă de curenți, tensiuni și grade de protecție sunt disponibile și prizele și fișele industriale.

Montaj aplicat la 90°

GW62499 este o priză fixă pentru montaj pe suprafață, cu corpul prizei orientat la 90°. Această construcție o diferențiază de prizele mobile și de variantele fixe încastrate sau realizate cu alt unghi.

Tipul de montaj trebuie verificat atunci când se înlocuiește o priză existentă. Două produse pot avea aceeași configurație 2P+E, aceeași valoare de 16A și același IP67, dar pot fi construite pentru moduri de instalare diferite.

GW62499 trebuie aleasă atunci când configurația necesară este cea a unei prize fixe aplicate la 90°. Pentru alte situații trebuie verificată varianta constructivă corespunzătoare.

Borne cu șurub pentru conectarea conductorilor

Priza GEWISS GW62499 utilizează borne cu șurub. Capacitatea de strângere este de 1–2.5 mm² pentru conductori flexibili și de 1.5-4 mm² pentru conductori rigizi.

Intervalele diferă în funcție de tipul conductorului. O secțiune acceptată pentru un conductor rigid nu trebuie presupusă automat ca fiind acceptată și pentru unul flexibil.

Capacitatea bornelor descrie posibilitățile de conectare ale prizei și nu stabilește singură secțiunea conductorilor necesară instalației. Dimensionarea circuitului trebuie să corespundă proiectului și condițiilor electrice ale aplicației.

GW62499 este prevăzută și cu presetupă PG21. Această caracteristică face parte din construcția prizei și trebuie luată în calcul atunci când produsul este verificat pentru o configurație existentă.

Gama GEWISS IEC 309 HP

Priza industrială GW62499 face parte din gama GEWISS IEC 309 HP de fișe și prize industriale conforme cu standardul IEC 60309. Gama include variante cu mai multe valori de curent, configurații de poli, grade de protecție și tipuri de montaj.

Pentru modelele de 16A și 32A există variante cu cablare cu șurub sau cu borne rapide, în funcție de cod. GW62499 este varianta cu borne cu șurub, ceea ce reprezintă un criteriu suplimentar de identificare atunci când sunt comparate produse apropiate din aceeași familie.

Culoarea modelului GW62499 este albastră. La prizele industriale, culoarea face parte din sistemul vizual al gamei, dar alegerea trebuie confirmată întotdeauna și prin valorile electrice și poziția orară.

Când este potrivită priza GEWISS GW62499

Priza industrială aplicată GEWISS GW62499 este potrivită atunci când instalația necesită o priză fixă la 90°, cu configurație 2P+E, curent nominal 16A, tensiune 200-250V, poziție 6h și grad de protecție IP67.

Este important ca fișa utilizată împreună cu priza să corespundă aceleiași configurații. Egalitatea curentului nominal nu compensează diferențele de tensiune, număr de poli sau poziție orară.

Dacă instalația necesită 32A, o configurație trifazată, altă poziție de referință sau alt tip de montaj, GW62499 nu este varianta corespunzătoare și trebuie selectat un alt produs din gama IEC 309.

Erori frecvente la alegerea prizei GEWISS GW62499

Alegerea numai după curentul de 16A

Priza GEWISS GW62499 nu este definită doar prin valoarea de 16A. Configurația corectă include 2P+E, tensiune 200-250V, poziție 6h, IP67 și montaj aplicat la 90°.

Ignorarea poziției 6h

GW62499 are poziția de referință 6h. O fișă industrială cu altă poziție de referință nu trebuie considerată compatibilă doar pentru că are 16A și aceeași configurație de poli.

Confundarea unei prize aplicate cu una încastrată

GW62499 este o priză fixă pentru montaj pe suprafață, orientată la 90°. O variantă încastrată are altă construcție și trebuie selectată separat.

Confundarea conductoarelor flexibile cu cele rigide la verificarea bornelor

Bornele GW62499 acceptă 1-2.5 mm² pentru conductori flexibili și 1.5-4 mm² pentru conductori rigizi. Cele două intervale nu trebuie inversate sau tratate ca fiind identice.

Întrebări frecvente despre priza industrială GEWISS GW62499

Ce configurație are priza GEWISS GW62499?

Priza industrială GEWISS GW62499 are configurație 2P+E, curent nominal 16A și tensiune nominală de 200-250V la 50/60Hz.

Priza GW62499 este pentru 230V?

Priza industrială GEWISS GW62499 este varianta utilizată pentru clasa de 230V, având domeniul nominal declarat de 200-250V.

Ce înseamnă 6h la priza GW62499?

Priza GEWISS GW62499 are poziția contactului de protecție la 6h. Această poziție face parte din codificarea necesară pentru compatibilitatea dintre prizele și fișele industriale.

Ce grad de protecție are GW62499?

Priza industrială GEWISS GW62499 are grad de protecție IP67 și rezistență mecanică IK08.

Ce tip de borne are priza GW62499?

Priza GEWISS GW62499 are borne cu șurub, pentru conductori flexibili de 1-2.5 mm² și conductori rigizi de 1.5-4 mm².
