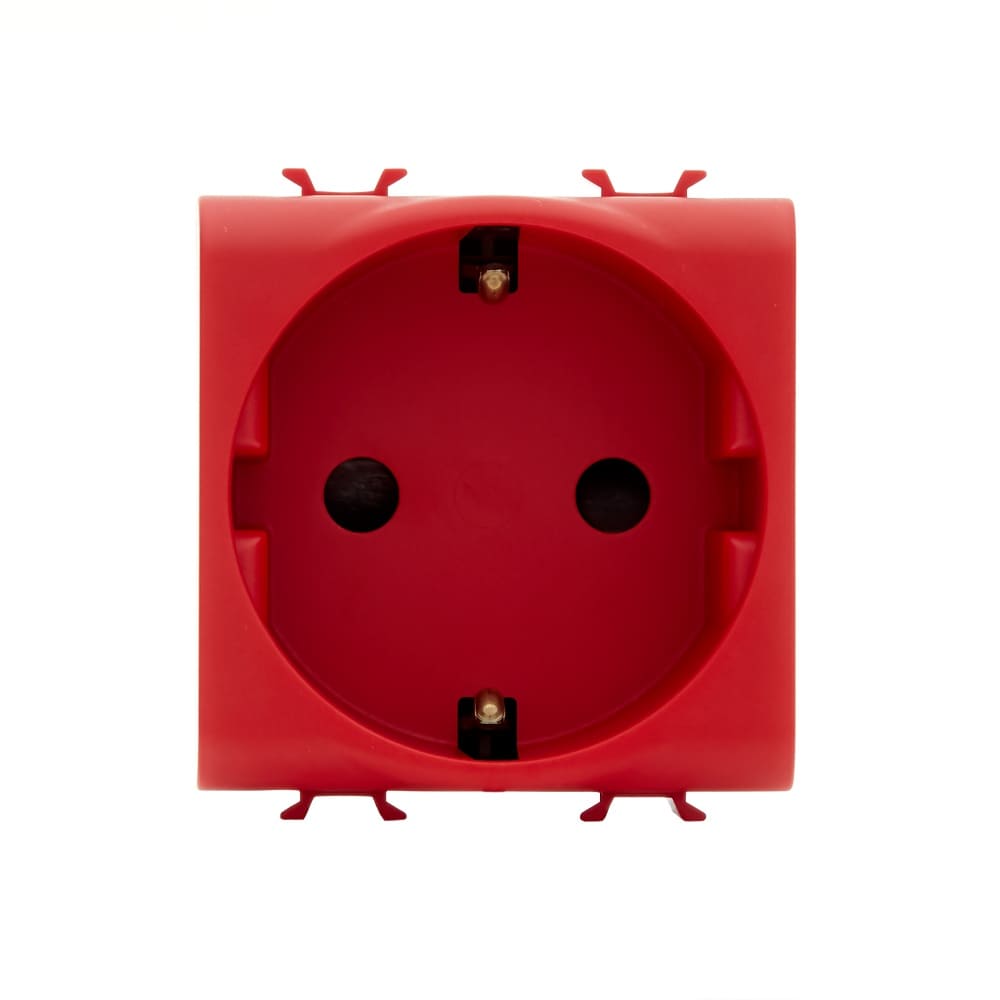

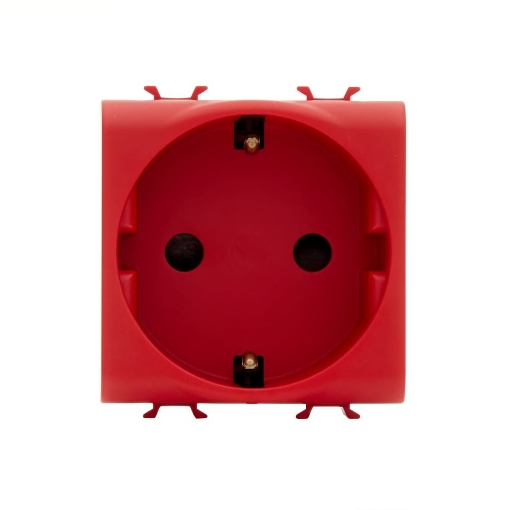

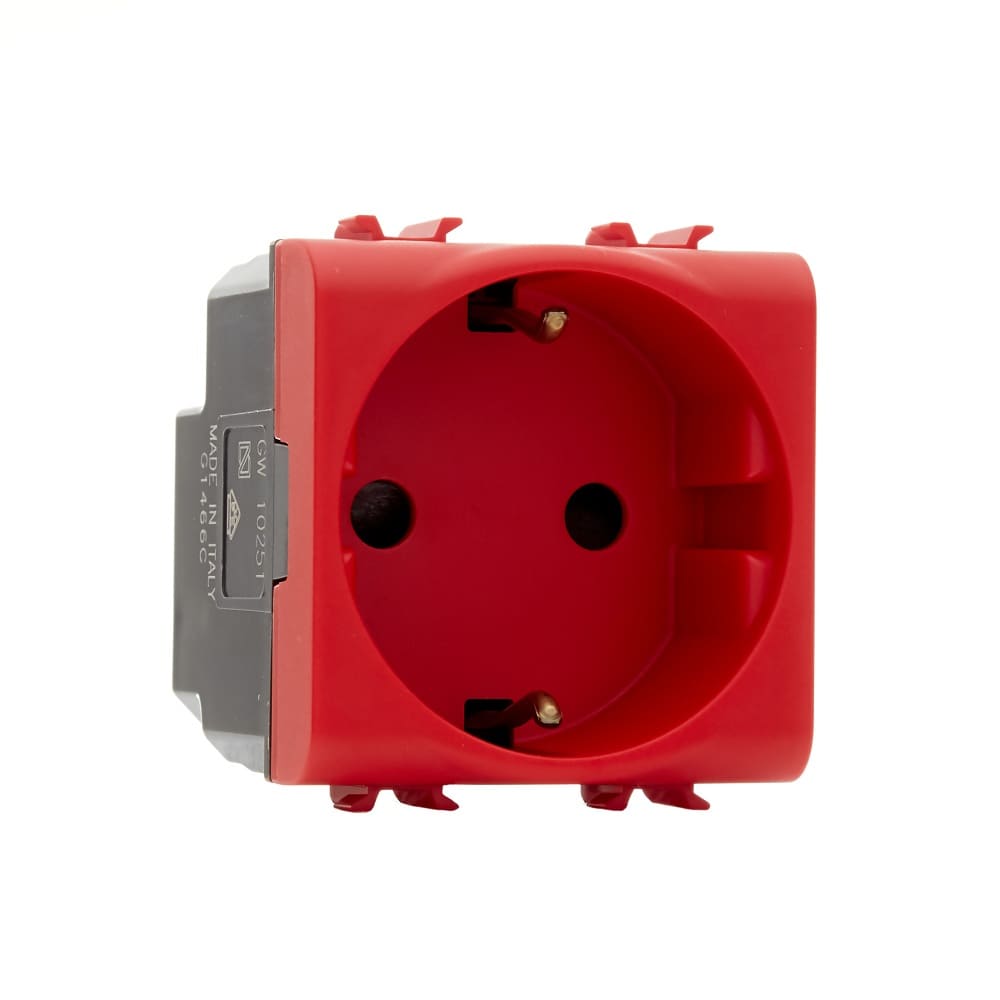

Priza GEWISS Chorus Monochrome GW10251 standard german 2 module 16A 2P+E rosie

Priza GEWISS Chorus Monochrome GW10251 este o priză modulară roșie, standard german, cu configurație 2P+E, curent nominal de 16A și tensiune de 250V AC. Ocupă 2 module și este destinată liniilor dedicate. Priza are obturatoare de protecție, borne cu șurub și este realizată din tehnopolimer, fiind concepută pentru integrarea în configurații modulare ChoruSmart.

Priză standard german pentru linii dedicate

GW10251 este o priză standard german destinată liniilor dedicate. Culoarea roșie permite diferențierea vizuală a acestei variante față de prizele ChoruSmart cu alte finisaje, în timp ce funcția electrică rămâne cea a unei prize 2P+E de 16A și 250V AC.

Tipul „pentru linii dedicate” trebuie luat în calcul atunci când se proiectează sau se completează o instalație în care anumite prize trebuie diferențiate de alimentarea obișnuită. GW10251 este livrată ca mecanism modular distinct, astfel că rama și suportul se aleg separat în funcție de configurația ChoruSmart utilizată.

Standardul german este un criteriu important la alegere. Priza este realizată pentru fișe cu pini de Ø 4.8 mm și nu trebuie considerată echivalentă automat cu o priză de alt standard doar pentru că are aceeași tensiune și același curent nominal.

Configurație 2P+E, 16A și 250V AC

Priza GEWISS GW10251 are configurație 2P+E, adică doi poli și contact de protecție. Curentul nominal este de 16A, iar tensiunea nominală este de 250V AC. Aceste valori trebuie verificate împreună cu standardul prizei și cu cerințele instalației.

Două prize de 16A pot avea standarde, construcții sau destinații diferite. De aceea, alegerea GW10251 nu trebuie făcută doar după amperaj. Standardul german, configurația 2P+E, formatul de 2 module și utilizarea pentru linii dedicate fac parte din caracteristicile funcționale ale acestei variante.

Priza respectă standardele IEC 60884-1 și DIN VDE 0620-1. Pentru produs este declarată o rezistență de izolație mai mare de 5 MΩ și o rezistență la tensiunea de test de 2000V la 50Hz timp de un minut.

Obturatoare de protecție integrate

Priza GEWISS Chorus Monochrome GW10251 este prevăzută cu obturatoare de protecție. Acestea fac parte din construcția prizei și reprezintă o caracteristică distinctă față de variantele care nu folosesc același sistem.

Obturatoarele sunt integrate în mecanism și nu reprezintă un accesoriu separat care trebuie comandat. La alegerea prizei, această caracteristică poate fi verificată direct prin codul GW10251, împreună cu celelalte date ale variantei.

2 module pentru configurații ChoruSmart

Priza standard german GEWISS GW10251 ocupă 2 module. Acest format trebuie corelat cu suportul și rama utilizate în ansamblul modular, mai ales atunci când lângă priză sunt montate întrerupătoare, prize de semnal sau alte mecanisme.

Numărul de module exprimă spațiul ocupat în configurație și nu trebuie confundat cu numărul de poli. GW10251 are 2 module ca dimensiune modulară și configurație electrică 2P+E; cele două informații descriu caracteristici diferite ale produsului.

Pentru alte mecanisme cu finisaje și funcții din aceeași familie poate fi consultată gama GEWISS Chorus Monochrome. Alte prize modulare ale producătorului sunt disponibile în gama prize GEWISS Chorus.

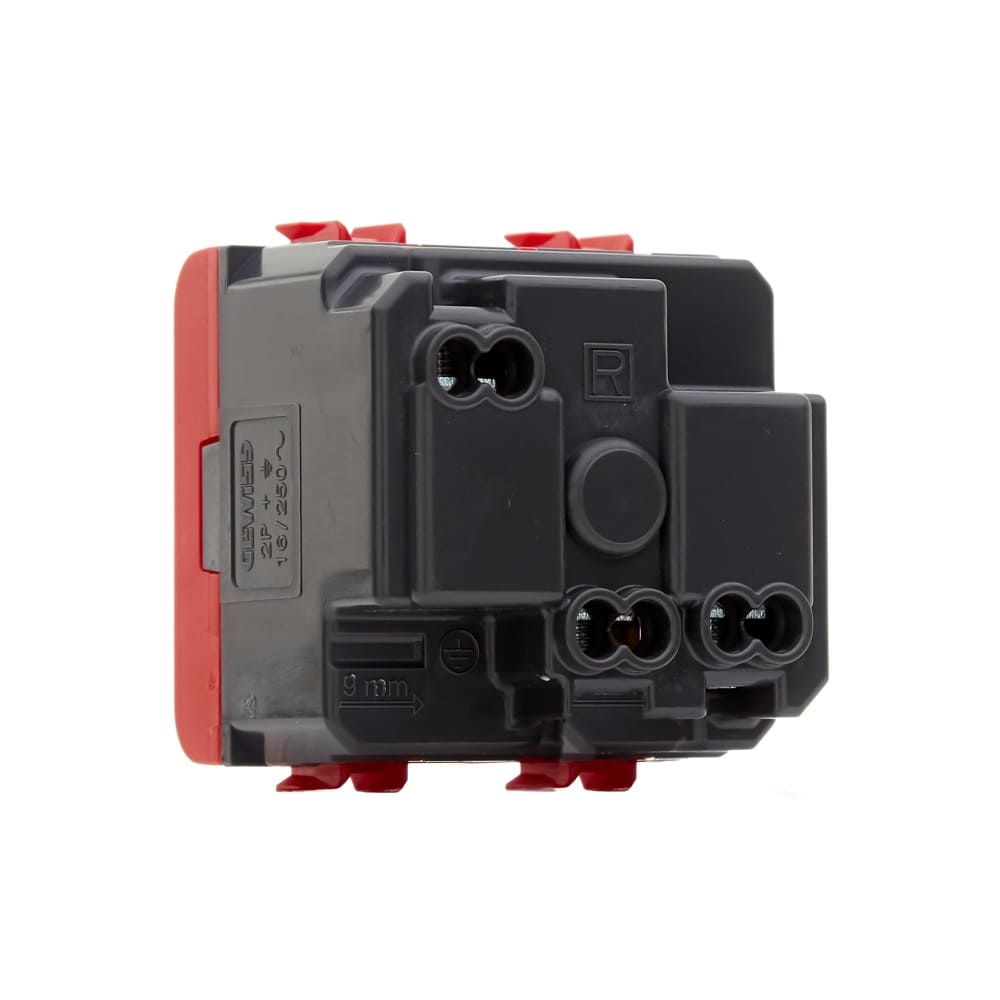

Borne cu șurub pentru conectarea conductoarelor

GW10251 utilizează borne cu șurub. Pentru conductoare flexibile, capacitatea de strângere declarată este de la 0.75 mm² până la 2 × 4 mm². Pentru conductoare rigide, intervalul este de la 0.5 mm² până la 2 × 2.5 mm².

Tipul bornelor este relevant deoarece există și varianta GW10251F, echipată cu borne rapide cu arc. Dacă se dorește exact conexiunea cu șurub, codul GW10251 trebuie păstrat; sufixul „F” indică un produs diferit din punctul de vedere al sistemului de conectare.

GEWISS declară pentru borne o rezistență la tracțiunea cablului mai mare de 50N. Secțiunea conductorului trebuie să se încadreze în intervalul prevăzut pentru tipul de cablu utilizat.

Material și caracteristici tehnice

Priza GEWISS GW10251 este realizată din tehnopolimer. Pentru material sunt declarate 125 °C la testul de termo-presiune cu bilă și 850 °C la testul cu fir incandescent.

Aceste temperaturi sunt valori ale testelor tehnice aplicate materialului și nu trebuie interpretate ca temperaturi normale de utilizare. Pentru funcționarea prizei, parametrii care trebuie urmăriți sunt cei electrici și constructivi declarați pentru instalația în care va fi integrată.

Pentru testul de funcționare prelungită sunt declarate 10.000 de schimbări de poziție la curent nominal, 250V AC și cosφ 0.8. Acest parametru descrie testarea mecanică și electrică a prizei în condițiile prevăzute de standard.

Ce trebuie verificat înainte de alegere?

În primul rând, trebuie verificat standardul prizei. GW10251 este standard german și este realizată pentru pini de Ø 4.8 mm. Dacă instalația sau echipamentul utilizează alt standard de conectare, trebuie aleasă o priză corespunzătoare.

Trebuie verificată și destinația pentru linie dedicată. GW10251 este varianta roșie concepută pentru această utilizare și nu trebuie selectată doar pentru culoare atunci când este necesară o priză standard pentru altă configurație.

Al treilea criteriu este spațiul modular: priza ocupă 2 module. În final, trebuie verificat tipul bornelor. GW10251 folosește borne cu șurub, în timp ce varianta GW10251F utilizează conectare rapidă cu arc.

Erori frecvente

Confundarea prizei GW10251 cu o variantă obișnuită doar pentru că are 16A. Priza GEWISS GW10251 este standard german, 2P+E, pentru linii dedicate și are culoare roșie. Amperajul singur nu descrie complet produsul.

Confundarea GW10251 cu GW10251F. Priza GW10251 utilizează borne cu șurub. GW10251F este varianta distinctă cu borne rapide cu arc.

Alegerea după culoare fără verificarea standardului. Culoarea roșie nu înlocuiește verificarea compatibilității. GW10251 este o priză standard german, pentru pini de Ø 4.8 mm.

Întrebări frecvente

Priza GEWISS GW10251 este standard german?

Priza GEWISS Chorus Monochrome GW10251 este o priză standard german, 2P+E, de 16A și 250V AC, destinată liniilor dedicate.

Priza GW10251 ocupă câte module?

Priza GEWISS GW10251 ocupă 2 module în configurația ChoruSmart. Suportul și rama trebuie alese pentru spațiul modular total al ansamblului.

Care este diferența dintre GW10251 și GW10251F?

Priza GEWISS GW10251 are borne cu șurub, în timp ce GW10251F este varianta cu borne rapide cu arc. Ambele coduri trebuie tratate ca produse distincte.

Priza GW10251 are obturatoare de protecție?

Priza GEWISS GW10251 este prevăzută cu obturatoare de protecție integrate în mecanism.

Din ce material este realizată priza GW10251?

Priza GEWISS Chorus Monochrome GW10251 este realizată din tehnopolimer și are culoare roșie.
