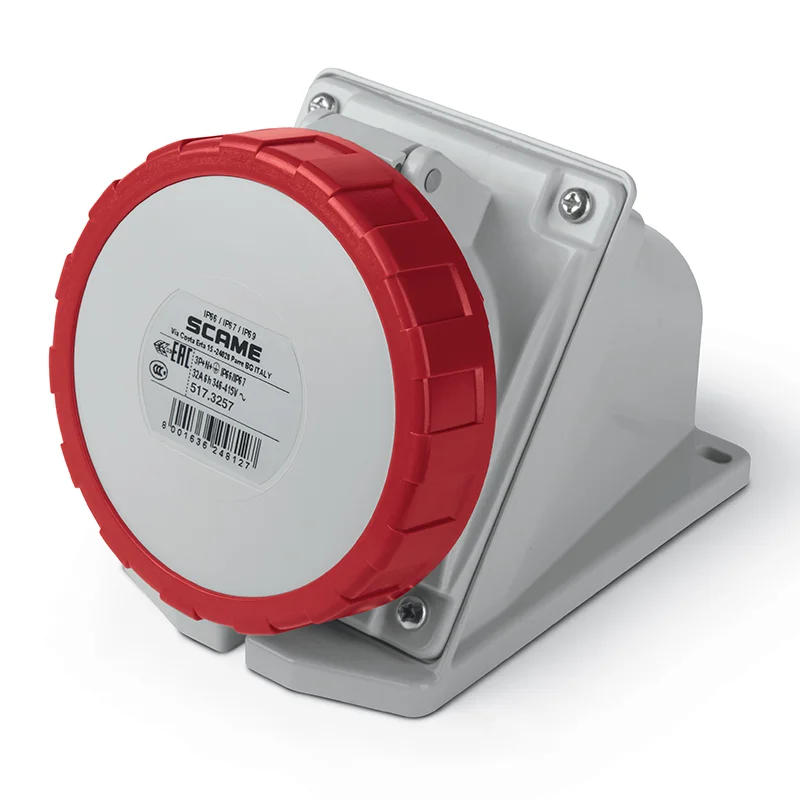

Priza industriala aplicata SCAME OPTIMA 32A 3P+N+E 346-415V 6h IP66/IP67/IP69 517.3257

Priza industrială aplicată SCAME OPTIMA 517.3257 este o priză de 32A, 3P+N+E, pentru 346–415V la 50/60Hz, cu poziție orară 6h. Reperul are borne cu șurub, ieșire înclinată, corp termoplastic roșu și contacte din alamă CuZn. Producătorul declară gradele de protecție IP66/IP67/IP69 și rezistență mecanică IK08.

Pentru alegerea corectă trebuie urmărite împreună curentul nominal de 32A, configurația 3P+N+E, tensiunea 346–415V, poziția 6h și codul 517.3257. Seria OPTIMA include mai multe prize cu configurații apropiate, iar faptul că două produse au aceeași culoare sau același curent nominal nu înseamnă că sunt interschimbabile.

Caracteristicile prizei industriale SCAME 517.3257

SCAME definește reperul 517.3257 ca SURFACE MOUNTING SOCKET, adică priză industrială pentru montaj aplicat. Configurația declarată este 3P+N+E, curentul nominal este 32A, iar tensiunea nominală este 346–415V.

Frecvența de lucru este 50Hz și 60Hz, iar poziția orară declarată este 6h. Conexiunile sunt realizate prin borne cu șurub. Corpul este din termoplastic roșu, iar contactele sunt realizate din CuZn, adică alamă.

Priză industrială 32A cu configurație 3P+N+E

Priza industrială SCAME 517.3257 are curent nominal de 32A și configurație 3P+N+E. Păstrăm exact nomenclatura producătorului, fără transformarea acesteia într-o formulare alternativă.

Configurația 3P+N+E trebuie analizată împreună cu tensiunea de 346–415V și poziția orară 6h. Aceste valori formează profilul electric al reperului și sunt mai relevante pentru identificare decât simpla mențiune „priză industrială 32A”.

În aceeași serie există variante de 16A sau cu alte configurații de poli. Din acest motiv, codul 517.3257 este util pentru verificarea exactă a produsului atunci când sunt comparate repere apropiate.

Tensiune 346–415V și poziție orară 6h

SCAME declară pentru 517.3257 o tensiune nominală de 346–415V și frecvență de lucru de 50/60Hz. Poziția orară este 6h.

Valoarea 6h nu indică șase ore de funcționare. Ea reprezintă poziția orară utilizată pentru identificarea configurației conectorului industrial. Formularea „poziție orară 6h” este astfel mai clară pentru PDP decât afișarea izolată a valorii „6h”.

La compararea prizei cu o fișă industrială, curentul nominal, numărul de poli, tensiunea și poziția orară trebuie verificate împreună. O coincidență pe un singur atribut nu este suficientă pentru stabilirea configurației corecte.

Protecție IP66/IP67/IP69

Una dintre corecțiile importante față de actualul PDP este gradul de protecție. ETBM afișează în prezent IP67, însă fișa oficială SCAME pentru codul exact 517.3257 declară clasificarea completă IP66/IP67/IP69.

În descrierea optimizată folosim clasificarea integrală furnizată de producător. Nu reducem produsul la IP67 atunci când documentația tehnică exactă confirmă și IP66, respectiv IP69.

Separat, SCAME declară IK08 pentru rezistența mecanică. IP66/IP67/IP69 și IK08 sunt clasificări diferite și trebuie păstrate separat în datele produsului.

Montaj aplicat și ieșire înclinată

SCAME identifică 517.3257 drept priză pentru montaj aplicat. Tipul ieșirii este declarat ANGLED, adică înclinat.

Această construcție diferențiază reperul de alte prize industriale care pot avea alt tip de montaj sau altă orientare. Pentru alegerea variantei, configurația constructivă trebuie analizată împreună cu parametrii electrici și gradul de protecție.

În plus, intrarea cablului este filetată M32x1,5. Fișa SCAME precizează că intrarea filetată este deschisă și că produsul include capac filetat/manșon pentru cablu.

Borne cu șurub și contacte din alamă

Priza industrială SCAME OPTIMA 517.3257 utilizează borne cu șurub. Contactele sunt realizate din CuZn, adică alamă.

Corpul este realizat din termoplastic și are culoarea roșie. Materialele trebuie atribuite componentelor corecte: termoplasticul descrie corpul prizei, iar CuZn descrie contactele.

Descrierea nu extinde aceste informații în afirmații generale despre rezistență chimică, temperatură sau durată de viață atunci când asemenea proprietăți nu sunt declarate pentru reperul exact în fișa utilizată.

517.3257 față de varianta SCAME 517.1657

În aceeași familie există și reperul 517.1657, configurat la 16A. Produsul de pe această pagină este însă 517.3257 de 32A. Cele două coduri nu trebuie tratate ca variante identice.

Ambele pot avea configurații apropiate în ceea ce privește numărul de poli, tensiunea și gradul de protecție, dar curentul nominal și MPN-ul rămân diferite. Pentru acest PDP trebuie păstrată asocierea exactă 32A + 3P+N+E + 346–415V + 6h + 517.3257.

Ce trebuie corectat în actualul PDP?

Actualul PDP identifică corect produsul drept priză industrială SCAME 32A, 3P+N+E și 346–415V. Cea mai importantă actualizare este însă gradul de protecție: în loc de IP67 singur, producătorul declară IP66/IP67/IP69.

Merită completate și informațiile care ajută efectiv selecția: frecvența 50/60Hz, poziția orară 6h, rezistența mecanică IK08, bornele cu șurub, ieșirea înclinată, contactele din alamă și intrarea M32x1,5.

Descrierea actuală include formulări generale precum „fiabilă și robustă pentru orice mediu industrial”. Acestea pot fi eliminate în favoarea caracteristicilor tehnice concrete, deoarece gradul de protecție și configurația exactă oferă informație mai utilă pentru alegere.

Pentru alte configurații poate fi consultată categoria prize și fișe industriale IP67.

Erori frecvente la alegerea SCAME 517.3257

Folosirea doar a valorii IP67

Pentru codul exact 517.3257, fișa SCAME declară IP66/IP67/IP69. IP67 este doar una dintre clasificările declarate.

Interpretarea valorii 6h ca durată

6h reprezintă poziția orară utilizată în codarea conectorului industrial, nu o durată de funcționare.

Confundarea variantei de 32A cu cea de 16A

Reperul acestei pagini este 517.3257 de 32A. Varianta de 16A are codul distinct 517.1657.

Omiterea configurației 3P+N+E

Curentul nominal de 32A nu identifică singur produsul. Pentru 517.3257 trebuie verificate și configurația 3P+N+E, tensiunea 346–415V și poziția 6h.

Întrebări frecvente despre SCAME 517.3257

Ce configurație are priza industrială SCAME 517.3257?

Priza are configurația 3P+N+E, curent nominal de 32A, tensiune 346–415V și poziție orară 6h.

Ce grad de protecție are?

SCAME declară pentru 517.3257 gradele de protecție IP66/IP67/IP69. Rezistența mecanică este clasificată separat IK08.

Ce înseamnă 6h?

6h este poziția orară declarată pentru configurația conectorului și nu reprezintă o durată.

Ce tip de montaj are?

Este o priză industrială pentru montaj aplicat, cu ieșire înclinată.

Ce tip de borne utilizează?

SCAME 517.3257 utilizează borne cu șurub, iar intrarea cablului este M32x1,5.
