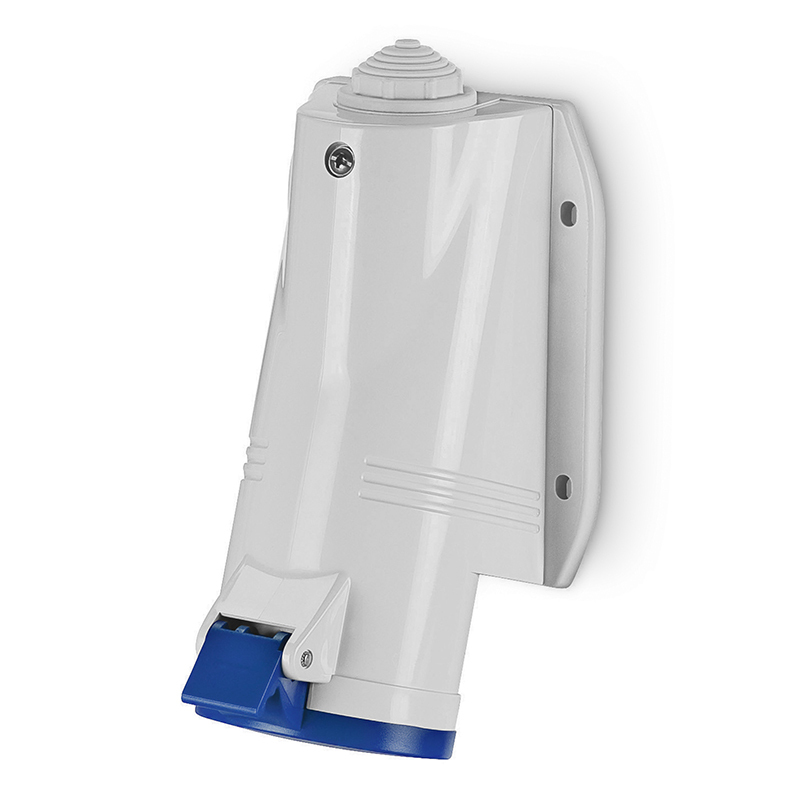

Priza industriala aplicata SCAME OPTIMA-BASE 16A 2P si E 200-250V 6h IP44 513.1653

Priza industrială aplicată SCAME OPTIMA-BASE 513.1653 este o priză pentru montaj pe suprafață, destinată conectării unei fișe industriale compatibile cu configurația 2P+E. Are curent nominal de 16A, tensiune de 200-250V și poziție orară 6h. Aceste valori identifică interfața necesară echipamentului, iar montajul aplicat permite realizarea unui punct de alimentare aparent.

Priză industrială aplicată pentru conexiuni 2P+E

Priza industrială aplicată SCAME OPTIMA-BASE primește o fișă cu doi poli și contact de protecție, corespunzătoare poziției orare 6h. Cele trei elemente ale notației 2P+E descriu configurația contactelor, nu numărul de ieșiri: acest reper este o singură priză industrială. Identificarea precisă a fișei contează când echipamentul trebuie conectat la un punct fix de alimentare.

Curentul nominal de 16A și intervalul de tensiune 200-250V sunt datele electrice ale acestei variante. Frecvența de lucru este 50Hz sau 60Hz. Fișa echipamentului trebuie să corespundă tuturor acestor caracteristici, inclusiv poziției 6h. Culoarea albastră oferă un reper vizual rapid, însă nu înlocuiește verificarea configurației contactelor.

Priza industrială aplicată cu poziție 6h

Poziția 6h indică orientarea contactului de protecție în sistemul de identificare al conectorilor industriali. O fișă aleasă numai după curentul de 16A poate avea altă configurație sau altă poziție orară. Pentru acest produs, combinația necesară este 2P+E, 200-250V și 6h. Codul 513.1653 confirmă reperul exact din seria OPTIMA-BASE când comanda se face după model.

Montaj pe suprafață cu ieșire înclinată

Priza industrială aplicată SCAME se fixează într-un punct de montaj aparent. Ieșirea înclinată orientează fișa conectată față de suprafața pe care este montat ansamblul. În alegerea amplasării contează atât accesul la priză, cât și spațiul pentru fișa introdusă și cablul echipamentului.

Conectarea conductoarelor se face prin borne cu șurub, iar intrarea pentru cablu are filet M20x1.5. Această notație desemnează dimensiunea filetului intrării, nu diametrul exterior acceptat pentru orice cablu. Corpul albastru este din termoplastic, iar contactele sunt din alamă. Materialul carcasei și cel al contactelor descriu părți diferite ale prizei.

Protecție IP44 și rezistență mecanică IK08

Priza industrială aplicată 513.1653 are grad de protecție IP44 și clasificare IK08 pentru rezistența la impact mecanic. IP44 se referă la protecția împotriva corpurilor solide de peste 1mm și a stropilor de apă. IK08 privește solicitările mecanice asupra carcasei; cele două marcaje exprimă proprietăți distincte și se iau în considerare separat pentru locul de utilizare.

Clasificarea nu trebuie confundată cu protecția la jeturi de apă sau cu etanșarea la scufundare. Pentru o zonă în care apa poate ajunge direct sub presiune la priză, IP44 nu descrie acea condiție. Acest detaliu poate decide amplasarea punctului de alimentare înainte de montaj, alături de accesul necesar pentru introducerea fișei.

Erori frecvente la alegerea prizei industriale aplicate

Priza industrială aplicată SCAME OPTIMA-BASE se identifică prin codul și configurația ei. Următoarele confuzii pot împiedica potrivirea cu fișa sau cu locul de montaj:

• Alegerea prizei industriale aplicate numai după culoare. Albastrul ajută recunoașterea, dar nu confirmă singur potrivirea fișei. Pentru 513.1653 se urmăresc configurația 2P+E, tensiunea 200-250V și poziția 6h.
• Ignorarea poziției orare. O fișă de 16A cu altă poziție a contactului de protecție nu corespunde acestei interfețe. Poziția necesară este 6h, împreună cu configurația celor trei contacte.
• Citirea filetului M20x1.5 drept diametru de cablu. Filetul caracterizează intrarea prizei. Confundarea celor două dimensiuni poate duce la alegerea nepotrivită a pieselor destinate trecerii cablului.

Întrebări frecvente despre priza industrială aplicată SCAME

Priza industrială aplicată are o singură ieșire, cu caracteristici definite pentru fișa industrială compatibilă. Răspunsurile de mai jos clarifică trei condiții de alegere.

Priza industrială aplicată SCAME 513.1653 este pentru o fișă Schuko?

Priza industrială aplicată SCAME 513.1653 primește o fișă industrială 2P+E compatibilă. Configurația și poziția 6h aparțin interfeței industriale, astfel că tipul fișei trebuie identificat înainte de comandă.

Ce rol are poziția 6h la priza OPTIMA-BASE?

Poziția 6h identifică orientarea contactului de protecție. La priza OPTIMA-BASE, acest reper completează datele de 16A și 2P+E necesare pentru potrivirea mecanică a fișei industriale.

IP44 și IK08 indică aceeași protecție?

IP44 și IK08 descriu protecții diferite ale prizei SCAME. IP44 privește pătrunderea corpurilor solide și a stropilor de apă, iar IK08 indică rezistența la impact mecanic.
