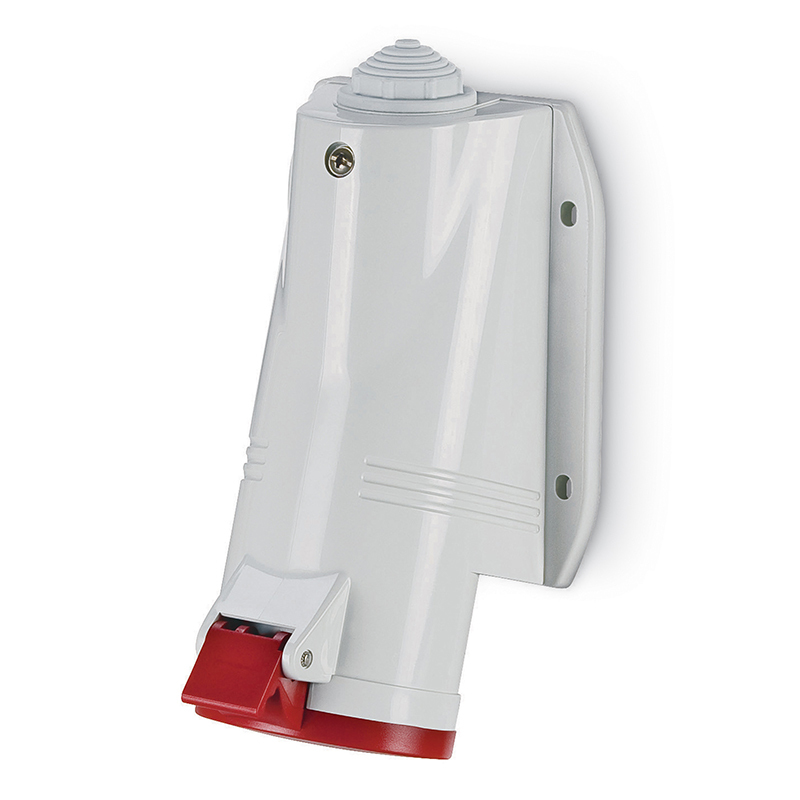

Priza industriala aplicata SCAME OPTIMA-BASE 16A 3P+N+E 346-415V 6h IP44 513.1657

Priza industrială 16A SCAME OPTIMA-BASE 513.1657 este o priză aplicată 3P+N+E pentru 346–415V, 50/60Hz, cu poziție 6h și grad de protecție IP44. Modelul are borne cu șurub, ieșire înclinată, corp termoplastic roșu și rezistență mecanică IK08. Intrarea pentru cablu este M25x1,5, iar codul 513.1657 identifică exact varianta OPTIMA-BASE de 16A.

Pentru alegerea acestui reper trebuie verificate împreună curentul nominal de 16A, configurația 3P+N+E, tensiunea 346–415V și poziția orară 6h. Aceste caracteristici separă produsul de alte prize industriale SCAME cu aspect apropiat, dar cu alt curent nominal, alt număr de poli sau altă configurație electrică.

Caracteristicile prizei industriale SCAME 513.1657

SCAME identifică reperul 513.1657 drept SURFACE MOUNTING SOCKET din seria comercială OPTIMA-BASE. Produsul este, așadar, o priză industrială pentru montaj aplicat. Fișa producătorului nu îl identifică drept OPTIMA-COMBI și nu declară existența unei prize Schuko suplimentare.

Configurația este 3P+N+E, curentul nominal este de 16A, iar tensiunea nominală este 346–415V. Priza funcționează la 50/60Hz și are poziția orară 6h. Conexiunea este realizată prin borne cu șurub, iar ieșirea prizei este înclinată.

Priză industrială 16A 3P+N+E pentru 346–415V

Configurația declarată de producător pentru SCAME 513.1657 este 3P+N+E. Păstrăm această nomenclatură exact așa cum apare în documentația SCAME, fără transformarea ei într-o denumire alternativă. Împreună cu valoarea de 16A, aceasta reprezintă una dintre caracteristicile principale de identificare a prizei.

Tensiunea nominală este 346–415V, iar frecvența de lucru declarată este 50/60Hz. Poziția orară este 6h. Aceste informații sunt importante atunci când reperul este comparat cu alte prize sau fișe industriale, deoarece produsele din aceeași familie pot avea configurații electrice diferite.

Codul 513.1657 trebuie verificat împreună cu aceste valori. Faptul că două prize sunt de 16A sau au aceeași culoare nu înseamnă că au automat aceeași configurație, aceeași tensiune sau aceeași poziție orară.

Montaj aplicat și ieșire înclinată

SCAME definește 513.1657 ca surface mounting socket, adică o priză industrială pentru montaj aplicat. Tipul de ieșire este declarat ANGLED, ceea ce identifică execuția cu ieșire înclinată.

Aceste două caracteristici descriu construcția reperului și ajută la diferențierea lui de alte execuții din gama de conectică industrială. Ele nu modifică însă identificarea electrică a produsului: pentru această variantă rămân valabile 16A, 3P+N+E, 346–415V, 50/60Hz și 6h.

Grad de protecție IP44 și rezistență mecanică IK08

Fișa oficială SCAME indică pentru 513.1657 un grad de protecție IP44. Producătorul utilizează și clasificarea „splash proof” pentru gradul de protecție al acestei variante.

Separat, priza are o rezistență mecanică declarată IK08. IP44 și IK08 nu trebuie confundate: sunt două clasificări diferite, motiv pentru care apar separat în datele produsului.

Pentru identificarea acestei variante păstrăm exact IP44. Nu transferăm grade de protecție diferite de la alte prize OPTIMA sau de la produse cu coduri apropiate.

Corp termoplastic roșu și contacte din alamă

Corpul prizei SCAME 513.1657 este realizat din termoplastic și are culoarea roșie. Pentru contacte, producătorul declară separat materialul CuZn, adică alamă.

Această diferențiere este importantă deoarece „termoplastic” nu descrie materialul contactelor, iar „alamă” nu descrie întregul produs. În conținut păstrăm asocierea materialului cu componenta corespunzătoare, în loc să reducem construcția prizei la un singur material generic.

Borne cu șurub și intrare pentru cablu M25x1,5

SCAME 513.1657 este prevăzută cu borne cu șurub. Producătorul declară pentru intrarea cablului dimensiunea M25x1,5 și precizează că produsul are intrare filetată deschisă.

Fișa tehnică menționează și includerea unui manșon filetat din cauciuc pentru cablu. Aceste informații descriu configurația constructivă livrată de producător. Dimensiunea M25x1,5 nu este transformată într-un diametru de cablu presupus și nu este folosită pentru a deduce instrucțiuni de montaj care nu apar în documentația produsului.

513.1657 este OPTIMA-BASE, nu OPTIMA-COMBI

Aceasta este corecția principală necesară pentru actualul PDP. Codul exact 513.1657 este identificat de SCAME drept produs din seria OPTIMA-BASE. Fișa tehnică oficială nu declară o priză Schuko integrată și nu identifică reperul ca produs COMBI.

SCAME listează separat produse combinate care au propriile coduri. Inclusiv în catalogul ETBM există un reper separat 513.1657-DN, ceea ce confirmă necesitatea păstrării variantelor distincte. Specificațiile unui reper cu sufix nu trebuie transferate automat la 513.1657.

Prin urmare, pentru asocierea SC00280 / 8001636231457 / 513.1657, termenii „COMBI” și „Schuko” trebuie eliminați din denumirea și descrierea produsului. Clientul trebuie să poată identifica produsul pe baza configurației reale furnizate de producător, nu pe baza unei denumiri istorice incorecte.

513.1657 față de varianta de 32A 513.3257

SCAME listează în aceeași familie OPTIMA-BASE atât reperul 513.1657 de 16A, cât și reperul 513.3257 de 32A. Ambele au configurația 3P+N+E, poziția 6h și tensiunea 346–415V, dar curentul nominal și codul produsului sunt diferite.

Pentru produsul de pe această pagină trebuie păstrată asocierea 16A + 513.1657. Varianta de 32A are codul 513.3257 și reprezintă un produs distinct. Codul producătorului este astfel un element important de verificare atunci când cele două variante sunt comparate.

Cum identifici corect SCAME 513.1657?

Combinația completă pentru reperul acestui PDP este SCAME OPTIMA-BASE + priză industrială aplicată + 16A + 3P+N+E + 346–415V + 50/60Hz + 6h + IP44 + 513.1657. Aceste informații permit separarea produsului atât de varianta de 32A, cât și de versiunile COMBI cu alte coduri.

Pentru alte configurații poate fi consultată categoria prize și fișe industriale. Produsele din aceeași zonă de protecție pot fi găsite și în categoria prize și fișe industriale IP44.

Erori frecvente la alegerea SCAME 513.1657

Confundarea produsului cu o priză COMBI

SCAME 513.1657 este OPTIMA-BASE. Fișa oficială îl identifică drept surface mounting socket și nu declară o priză Schuko integrată.

Confundarea variantei de 16A cu cea de 32A

Reperul 513.1657 este de 16A. Varianta OPTIMA-BASE 3P+N+E de 32A are codul distinct 513.3257.

Transformarea configurației 3P+N+E

SCAME utilizează exact configurația 3P+N+E. Această nomenclatură este păstrată în denumire și în specificațiile produsului.

Confundarea IP44 cu IK08

IP44 este gradul de protecție IP declarat pentru produs, în timp ce IK08 reprezintă clasificarea rezistenței mecanice.

Întrebări frecvente despre SCAME 513.1657

Ce configurație are priza SCAME 513.1657?

Priza are configurația 3P+N+E, curent nominal 16A, tensiune 346–415V și poziție orară 6h.

SCAME 513.1657 include o priză Schuko?

Nu. Fișa oficială pentru codul exact 513.1657 îl identifică drept OPTIMA-BASE și nu declară o priză Schuko integrată.

Ce grad de protecție are?

SCAME declară IP44 și o rezistență mecanică IK08.

Ce tip de montaj are SCAME 513.1657?

Este o priză industrială pentru montaj aplicat, în execuție cu ieșire înclinată.

Ce tip de conexiune utilizează?

Priza utilizează borne cu șurub și are intrare pentru cablu M25x1,5.
