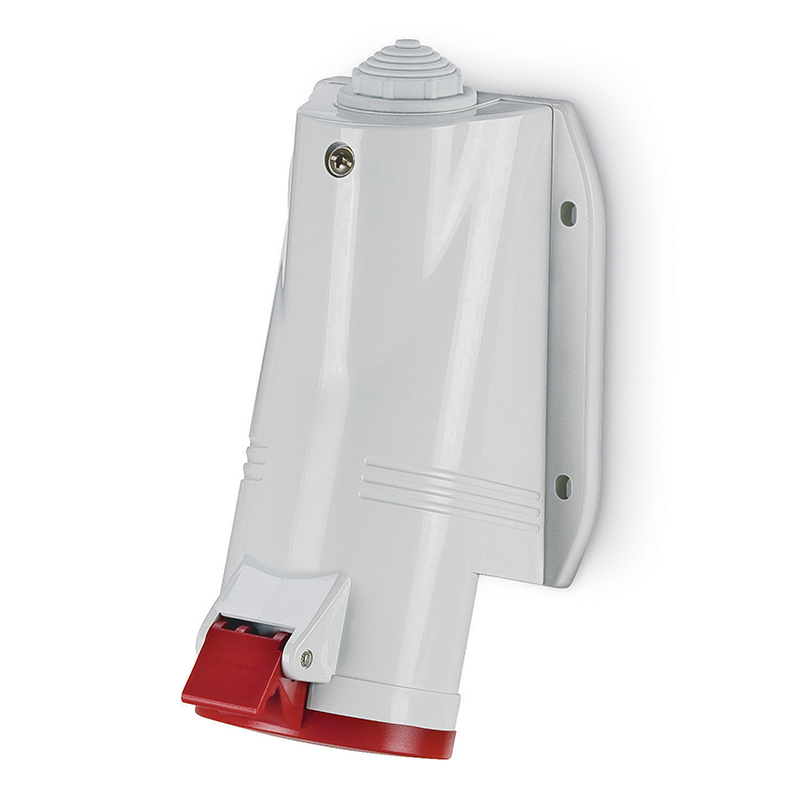

Priza industriala aplicata SCAME OPTIMA-BASE 32A 3P+N+E 346-415V 6h IP44 513.3257

Priza industrială 32A SCAME OPTIMA-BASE 513.3257 este o priză aplicată 3P+N+E pentru 346–415V, 50/60Hz, cu poziție 6h și grad de protecție IP44. Modelul are borne cu șurub, ieșire înclinată, corp termoplastic roșu și rezistență mecanică IK08. Codul 513.3257 identifică varianta standard OPTIMA-BASE, fără priză Schuko integrată.

Pentru alegerea corectă a acestui reper trebuie verificate împreună configurația 3P+N+E, curentul nominal de 32A, tensiunea 346–415V și poziția 6h. Aceste caracteristici diferențiază priza de alte variante SCAME cu alt număr de poli, alt curent nominal sau altă poziție orară.

Caracteristicile prizei industriale SCAME 513.3257

SCAME identifică 513.3257 ca SURFACE MOUNTING SOCKET din seria comercială OPTIMA-BASE. Este, așadar, o priză industrială pentru montaj aplicat, nu o priză mobilă și nici versiunea OPTIMA-COMBI.

Configurația electrică declarată de producător este 3P+N+E, la 32A, cu tensiune nominală 346–415V și frecvență de lucru 50/60Hz. Poziția orară este 6h. Conexiunea conductoarelor este realizată prin borne cu șurub.

Priză industrială 32A 3P+N+E pentru 346–415V

Configurația declarată pentru SCAME 513.3257 este 3P+N+E. Această nomenclatură trebuie păstrată exact așa cum este utilizată de producător, fără transformarea ei într-o formulare alternativă precum „5 poli”. Pentru identificarea produsului, 3P+N+E este informația relevantă.

Curentul nominal este de 32A, iar tensiunea nominală se află în intervalul 346–415V. Producătorul declară funcționarea la 50Hz și 60Hz și poziția orară 6h. Aceste valori trebuie verificate împreună atunci când priza este comparată cu o fișă industrială sau cu un alt reper din aceeași familie.

Montaj aplicat și ieșire înclinată

SCAME descrie reperul 513.3257 drept surface mounting socket, ceea ce corespunde unei prize industriale cu montaj aplicat. Tipul de ieșire este declarat ANGLED, deci ieșirea prizei este înclinată.

Aceste două caracteristici ajută la diferențierea reperului față de alte execuții constructive din gama de prize industriale. Montajul aplicat descrie versiunea constructivă a produsului, iar ieșirea înclinată descrie orientarea prizei. Nu trebuie confundate cu parametrii electrici 32A, 3P+N+E sau 6h.

Grad de protecție IP44 și rezistență mecanică IK08

Fișa tehnică actuală SCAME pentru 513.3257 declară IP44 și clasifică produsul drept „splash proof”. Aceasta este valoarea pe care o păstrăm pentru reperul exact, fără a transfera automat IP54 de la alte versiuni sau listări.

Rezistența mecanică declarată este IK08. Gradul IK este o caracteristică separată de protecția IP: IP44 și IK08 nu descriu aceeași proprietate și trebuie păstrate separat în specificațiile produsului.

Corp termoplastic roșu și contacte din alamă

Materialul declarat pentru corpul prizei este termoplastic, iar culoarea este roșie. Pentru contacte, SCAME specifică separat materialul CuZn, adică alamă. Această diferențiere este importantă: termoplasticul descrie corpul produsului, în timp ce CuZn descrie materialul contactelor.

Nu este corect să prezentăm un singur material drept material al întregii prize atunci când documentația producătorului diferențiază componentele. De asemenea, nu atribuim termoplasticului proprietăți suplimentare care nu sunt declarate în fișa exactă a reperului.

Borne cu șurub și intrare pentru cablu M32x1,5

SCAME 513.3257 utilizează borne cu șurub. Fișa tehnică declară și o intrare pentru cablu M32x1,5. Producătorul precizează că intrarea filetată este deschisă și că este inclus un manșon filetat din cauciuc pentru cablu.

Aceste informații descriu construcția reperului. Nu deducem din dimensiunea M32x1,5 un anumit diametru de cablu și nici nu introducem instrucțiuni de instalare care nu sunt specificate în documentația exactă utilizată pentru produs.

513.3257 nu este varianta COMBI cu Schuko

Aceasta este corecția principală necesară pe PDP. Codul SCAME 513.3257 este identificat oficial ca produs din seria OPTIMA-BASE. Fișa lui tehnică nu declară o priză Schuko suplimentară și nu îl identifică drept OPTIMA-COMBI.

SCAME utilizează coduri distincte pentru variantele OPTIMA-COMBI, care combină priza industrială cu o priză de uz casnic. Prin urmare, termenii „COMBI” și „Schuko” trebuie eliminați din denumirea, descrierea și atributele aferente SKU-ului ETBM SC00275, cât timp produsul asociat rămâne MPN 513.3257 și EAN 8001636231570.

Această diferență este importantă și comercial: un client care caută o priză combinată poate aștepta două tipuri de conexiuni, în timp ce 513.3257 este priza industrială OPTIMA-BASE. Codul producătorului trebuie să prevaleze asupra descrierii vechi a PDP-ului.

Cum identifici corect SCAME 513.3257?

Pentru verificarea variantei trebuie urmărită combinația SCAME OPTIMA-BASE + 32A + 3P+N+E + 346–415V + 6h + IP44 + 513.3257. Pe ETBM, acest produs este asociat codului intern SC00275 și EAN-ului 8001636231570.

Pentru alte configurații și grade de protecție poate fi consultată categoria prize și fișe industriale, iar pentru produsele din aceeași zonă de protecție este disponibilă categoria prize și fișe industriale IP44.

Erori frecvente la alegerea SCAME 513.3257

Confundarea produsului cu varianta COMBI

513.3257 este OPTIMA-BASE. Variantele OPTIMA-COMBI sunt identificate prin alte coduri SCAME și nu trebuie folosite drept sursă de specificații pentru acest reper.

Presupunerea că 513.3257 include o priză Schuko

Fișa tehnică oficială a reperului 513.3257 nu declară o priză Schuko integrată. Mențiunea existentă pe PDP trebuie eliminată pentru asocierea SC00275 / 513.3257.

Transformarea configurației 3P+N+E în altă nomenclatură

Producătorul declară configurația 3P+N+E. Această notație este păstrată în denumire și în conținut pentru identificarea exactă a produsului.

Confundarea IP44 cu IK08

IP44 este gradul de protecție IP declarat, iar IK08 este gradul de rezistență mecanică. Sunt două caracteristici distincte.

Întrebări frecvente despre SCAME 513.3257

Ce configurație are priza SCAME 513.3257?

Producătorul declară configurația 3P+N+E, curent nominal 32A, tensiune 346–415V și poziție orară 6h.

SCAME 513.3257 are priză Schuko integrată?

Nu. Fișa tehnică oficială pentru codul exact 513.3257 îl identifică drept OPTIMA-BASE și nu declară o priză Schuko integrată.

Ce grad de protecție are?

SCAME declară pentru reperul 513.3257 IP44 și rezistență mecanică IK08.

Ce tip de montaj are?

Este o priză industrială cu montaj aplicat, cu ieșire înclinată.

Ce tip de borne utilizează?

SCAME 513.3257 utilizează borne cu șurub, iar intrarea pentru cablu este M32x1,5.
