Priza industriala COMBI SCAME OPTIMA 16A 3P+N+E Schuko 346-415V 6h IP44/IP54 513.1657-DN

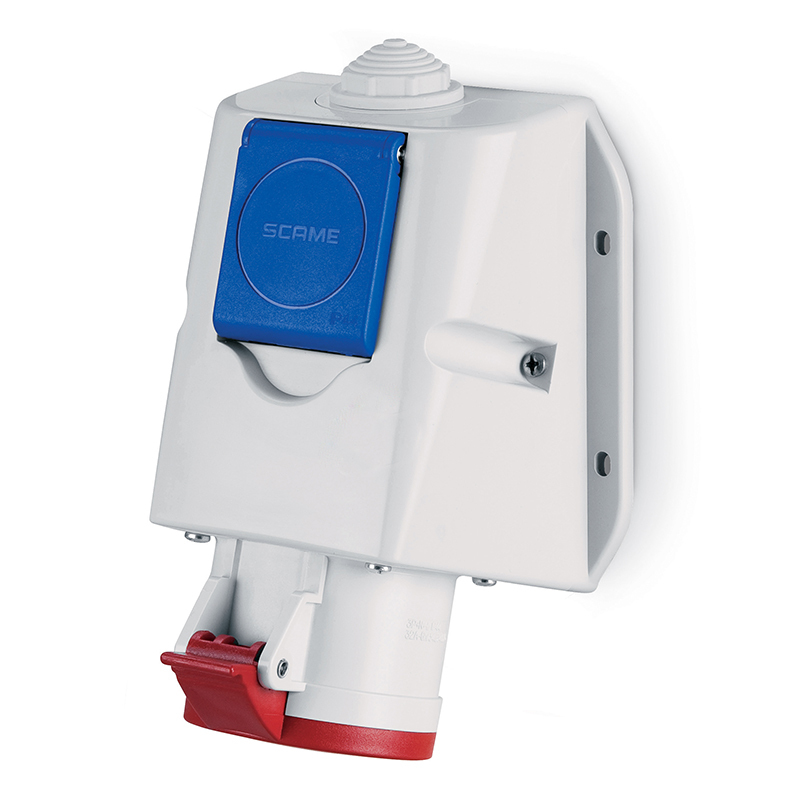

Priza industrială COMBI SCAME OPTIMA 513.1657-DN combină o priză industrială 16A, 3P+N+E, 346–415V, 50/60Hz, 6h cu o priză Schuko de tip German shuttered. Este o priză pentru montaj aplicat din seria OPTIMA-COMBI, cu ieșire industrială înclinată, borne cu șurub, protecție IP44/IP54 și rezistență mecanică IK08. Codul 513.1657-DN este important deoarece identifică exact varianta COMBI cu priză casnică în standard german.

Avantajul funcțional al configurației COMBI este prezența pe același produs a unei conexiuni industriale și a unei prize casnice. Nu trebuie însă confundate caracteristicile celor două conexiuni. Valorile 16A, 3P+N+E, 346–415V și 6h identifică partea industrială, în timp ce SCAME definește priza casnică integrată prin termenul German shuttered.

Caracteristici SCAME OPTIMA-COMBI 513.1657-DN

SCAME încadrează reperul 513.1657-DN în seria comercială OPTIMA-COMBI și îl definește drept surface mounting socket. Producătorul precizează explicit că versiunea COMBI combină prize industriale și casnice. În cazul acestui cod, priza casnică este varianta germană cu obturatoare.

Priză industrială 16A 3P+N+E și priză Schuko în aceeași configurație

Caracteristica definitorie pentru 513.1657-DN este construcția COMBI. SCAME precizează în catalog că această versiune combină o priză industrială cu o priză casnică. Pentru acest reper, componenta industrială are configurația 3P+N+E, curent nominal 16A, tensiune 346–415V, frecvență 50/60Hz și poziție orară 6h.

Priza casnică este identificată de producător ca German shuttered. Termenul „Schuko” utilizat comercial pe ETBM este potrivit pentru identificarea acestei variante germane, dar mențiunea „shuttered” aduce o informație suplimentară importantă: aceasta este execuția cu obturatoare declarată de SCAME.

Configurația COMBI este și motivul pentru care reperul nu trebuie confundat cu SCAME 513.1657. Codul fără sufix „-DN” aparține seriei OPTIMA-BASE și nu include priza casnică integrată. În acest caz, sufixul face parte din identitatea produsului și trebuie păstrat în denumire, descriere și datele comerciale.

Ce înseamnă 3P+N+E, 16A și 6h pentru acest reper?

SCAME declară exact configurația 3P+N+E pentru partea industrială a prizei. Această nomenclatură este păstrată fără transformarea într-o formulare alternativă. Curentul nominal este 16A, tensiunea nominală este 346–415V, iar poziția orară este 6h.

Aceste valori trebuie urmărite împreună atunci când reperul este comparat cu alte produse OPTIMA-COMBI. În catalogul SCAME există mai multe configurații COMBI, inclusiv versiuni cu alt număr de poli, alte tensiuni și alte standarde pentru priza casnică. Faptul că două produse sunt COMBI și au același aspect general nu înseamnă că sunt aceeași variantă.

IP44/IP54 și IK08

Fișa oficială SCAME actuală declară pentru 513.1657-DN gradul de protecție IP44/IP54. Aceasta este clasificarea completă furnizată de producător pentru codul exact și înlocuiește formularea simplificată IP44 din denumirea actuală a PDP-ului.

Separat, rezistența mecanică este clasificată IK08. Cele două valori descriu proprietăți diferite și nu trebuie tratate ca fiind interschimbabile. Pentru identificarea produsului păstrăm atât IP44/IP54, cât și IK08, fără a transfera alte clasificări de la variante apropiate din gama SCAME.

Montaj aplicat, ieșire înclinată și borne cu șurub

SCAME 513.1657-DN este o priză pentru montaj aplicat. Producătorul declară o ieșire de tip ANGLED pentru partea industrială, deci aceasta are o execuție înclinată. Conexiunile sunt realizate prin borne cu șurub.

Intrarea pentru cablu este M32x1,5. Documentația SCAME menționează o intrare filetată deschisă și includerea unui manșon filetat din cauciuc pentru cablu. Dimensiunea M32x1,5 este păstrată ca specificație constructivă; nu deducem din aceasta un interval de diametre de cablu care nu este declarat în fișa exactă.

Corp termoplastic și contacte din alamă

Materialul declarat de SCAME pentru corp este termoplastic, iar culoarea indicată este roșu. Pentru contacte, producătorul specifică separat CuZn, adică alamă. Cele două materiale trebuie asociate componentelor corespunzătoare și nu prezentate ca un singur material general al produsului.

Aceste informații ajută la descrierea construcției reale fără atribuirea unor proprietăți suplimentare materialelor. Nu deducem automat rezistențe chimice, termice sau alte performanțe care nu sunt declarate pentru codul exact 513.1657-DN.

513.1657-DN față de 513.1657

Diferența dintre aceste două coduri este esențială. 513.1657-DN este OPTIMA-COMBI și combină priza industrială cu priza casnică German shuttered. 513.1657 este OPTIMA-BASE și reprezintă priza industrială fără această componentă casnică suplimentară.

Din acest motiv, sufixul -DN nu trebuie omis. O căutare sau o comandă făcută numai după baza numerică 513.1657 poate conduce la confundarea celor două produse. Pentru această pagină, identificarea completă este SCAME 513.1657-DN.

Cum diferențiezi variantele OPTIMA-COMBI?

Catalogul SCAME arată că familia OPTIMA-COMBI include mai multe variante de priză casnică: germană, franceză, italiană, pluristandard și alte standarde naționale. Prin urmare, termenul „COMBI” singur nu este suficient pentru alegerea reperului.

Pentru produsul de aici trebuie urmărită combinația 16A + 3P+N+E + 346–415V + 6h + German shuttered + 513.1657-DN. Aceasta separă reperul atât de varianta OPTIMA-BASE, cât și de celelalte versiuni COMBI.

Pentru compararea cu alte configurații poate fi consultată categoria prize și fișe industriale, iar pentru produse din aceeași clasă comercială este disponibilă și categoria prize și fișe industriale IP44.

Erori frecvente la alegerea SCAME 513.1657-DN

Omiterea sufixului -DN

Codul complet este 513.1657-DN. Reperul 513.1657 fără sufix este un produs diferit din seria OPTIMA-BASE și nu trebuie folosit în locul variantei COMBI.

Confundarea prizei Schuko cu partea industrială

Valorile 16A, 3P+N+E, 346–415V și 6h descriu configurația industrială. Produsul integrează separat priza casnică de tip German shuttered.

Folosirea doar a IP44

Pentru codul actual, documentația SCAME declară IP44/IP54. În conținutul optimizat păstrăm clasificarea completă a producătorului.

Alegerea unei variante COMBI doar după aspect

Familia include mai multe standarde pentru priza casnică. Pentru 513.1657-DN trebuie verificată explicit execuția German shuttered, împreună cu restul configurației.

Întrebări frecvente despre SCAME 513.1657-DN

SCAME 513.1657-DN include o priză Schuko?

Da. Este o versiune OPTIMA-COMBI care combină priza industrială cu o priză casnică identificată oficial de SCAME ca German shuttered.

Ce configurație are partea industrială?

Partea industrială este 16A, 3P+N+E, 346–415V, 50/60Hz și 6h.

Care este gradul de protecție?

SCAME declară pentru codul 513.1657-DN IP44/IP54 și rezistență mecanică IK08.

Care este diferența dintre 513.1657-DN și 513.1657?

513.1657-DN este varianta OPTIMA-COMBI cu priză casnică German shuttered, în timp ce 513.1657 este varianta OPTIMA-BASE fără priza casnică integrată.

Ce tip de montaj are?

Este o priză pentru montaj aplicat, cu ieșire industrială înclinată, borne cu șurub și intrare pentru cablu M32x1,5.
