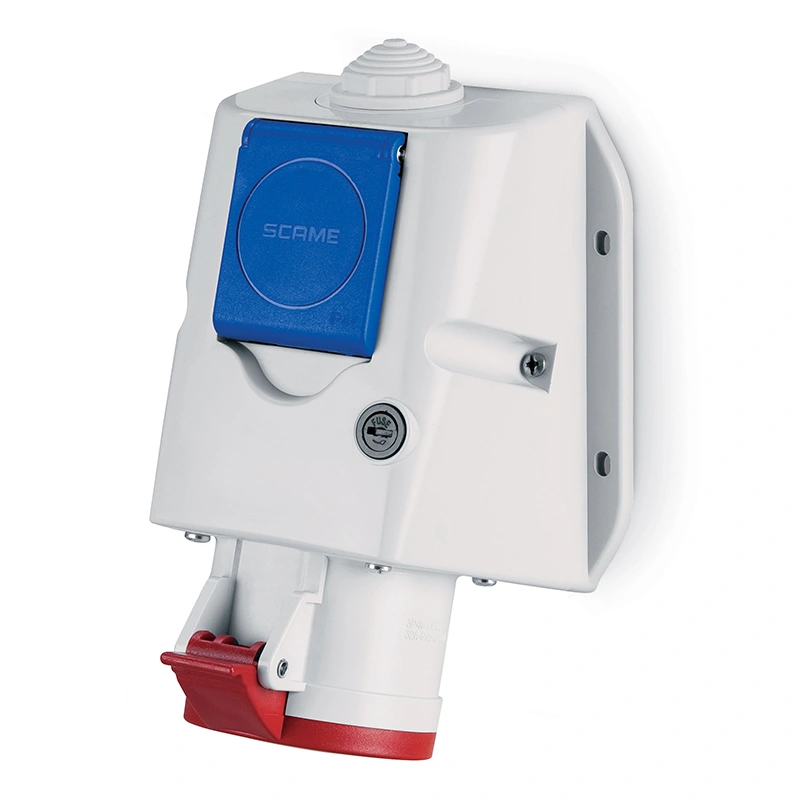

Priza industrială COMBI SCAME OPTIMA 513.3257-DF este o priză aplicată care combină o conexiune industrială 32A, 3P+N+E, 346–415V cu o priză Schuko 2P+E 16A cu obturatoare. Partea industrială funcționează la 50/60Hz și are poziție orară 6h, iar priza casnică este protejată printr-o siguranță fuzibilă temporizată de 10A inclusă. Ansamblul are grad de protecție IP44/IP54, rezistență mecanică IK08, corp roșu din termoplastic și montaj aplicat.
Codul 513.3257-DF este esențial pentru identificarea acestei configurații. Spre deosebire de SCAME 513.3257, care este o priză industrială OPTIMA-BASE fără priză casnică integrată, sufixul -DF identifică o variantă OPTIMA-COMBI cu priză casnică de standard german. Astfel, acest PDP poate păstra corect termenul comercial „Schuko”, deoarece reperul exact este într-adevăr o versiune COMBI German shuttered.
Ce include SCAME OPTIMA-COMBI 513.3257-DF?
Configurația COMBI reunește în același produs o priză industrială și o priză casnică. Pentru 513.3257-DF, partea industrială este configurată la 32A, 3P+N+E, 346–415V, 50/60Hz și poziție orară 6h. Priza casnică este de standard german, 2P+E 16A, cu obturatoare.
SCAME precizează că priza casnică este protejată de o siguranță fuzibilă temporizată de 10A, inclusă în produs. Este importantă diferențierea valorilor: 32A reprezintă curentul nominal al conexiunii industriale, 16A caracterizează standardul prizei casnice germane integrate, iar 10A este valoarea siguranței fuzibile care protejează această priză casnică în configurația COMBI.
| Caracteristică |
SCAME 513.3257-DF |
Ce trebuie reținut |
| Serie |
OPTIMA-COMBI |
Versiune cu priză industrială și casnică |
| Montaj |
Aplicat |
Surface mounting socket |
| Curent priză industrială |
32A |
Valoarea nominală a conexiunii industriale |
| Poli industrial |
3P+N+E |
Configurația exactă SCAME |
| Tensiune nominală |
346–415V |
Pentru partea industrială |
| Frecvență |
50/60Hz |
Valoare declarată de producător |
| Poziție orară |
6h |
Poziția contactului de protecție în codarea IEC 60309 |
| Priză casnică |
Germană / Schuko 2P+E 16A |
Execuție cu obturatoare |
| Protecție priză casnică |
Siguranță fuzibilă temporizată 10A |
Inclusă de producător |
| Grad de protecție |
IP44/IP54 |
Clasificarea completă SCAME |
| Rezistență mecanică |
IK08 |
Clasificarea declarată |
| Intrare cablu |
M32×1,5 |
Intrare filetată |
| Cod producător |
513.3257-DF |
Identifică exact varianta COMBI germană |
Priză industrială 32A, 3P+N+E, 346–415V
Partea industrială a ansamblului este o priză de 32A cu configurație 3P+N+E. Păstrăm nomenclatura producătorului exact în această formă, fără transformarea ei în „5 poli”. Tensiunea nominală este de 346–415V, iar frecvența de lucru este 50/60Hz.
SCAME declară pentru această configurație poziția orară 6h. În cazul conectorilor industriali IEC 60309, „6h” nu reprezintă șase ore de funcționare. Este poziția orară utilizată în codarea conectorului, raportată la poziția contactului de protecție. Această informație ajută la identificarea configurației corecte împreună cu tensiunea, numărul de poli și curentul nominal.
Combinația care trebuie urmărită pentru partea industrială este, așadar, 32A + 3P+N+E + 346–415V + 50/60Hz + poziție orară 6h.
Priză Schuko integrată, cu obturatoare
Elementul care diferențiază clar reperul 513.3257-DF de varianta de bază 513.3257 este priza casnică standard german integrată. Producătorul o identifică drept „GERMAN SHUTTERED”, ceea ce permite descrierea comercială ca priză Schuko cu obturatoare.
Catalogul SCAME pentru seria OPTIMA-COMBI indică pentru standardul german configurația 2P+E 16A. Astfel, ansamblul permite identificarea clară a celor două tipuri de conexiuni: una industrială 32A, 3P+N+E și una casnică germană 2P+E 16A.
Acest lucru nu înseamnă însă că priza Schuko integrată trebuie descrisă simplu drept o ieșire disponibilă la 16A fără alte precizări. Pentru variantele COMBI de 32A marcate corespunzător în catalog, SCAME precizează că priza casnică este protejată printr-o siguranță fuzibilă temporizată de 10A inclusă. Această informație trebuie păstrată pentru a evita confuzia între caracteristica standardului prizei și protecția efectiv integrată în ansamblu.
IP44/IP54 și IK08
PDP-ul ETBM afișează în prezent IP44, însă documentația producătorului pentru codul exact 513.3257-DF declară IP44/IP54. Prin urmare, aceasta este clasificarea completă pe care o păstrăm în conținutul optimizat.
Separat, SCAME declară o rezistență mecanică IK08. Cele două clasificări descriu aspecte diferite ale produsului și nu trebuie confundate. IP44/IP54 reprezintă gradul de protecție declarat de producător, în timp ce IK08 este clasificarea privind rezistența mecanică la impact.
Montaj aplicat și ieșire înclinată
SCAME definește 513.3257-DF drept SURFACE MOUNTING SOCKET, adică o priză pentru montaj aplicat. Ieșirea este de tip înclinat, iar conexiunile electrice sunt realizate prin borne cu șurub.
Intrarea pentru cablu este M32×1,5. Producătorul precizează că produsul are intrare filetată deschisă și include un manșon filetat din cauciuc pentru cablu. Aceste caracteristici aparțin reperului exact și ajută la diferențierea lui de alte execuții OPTIMA.
Corp termoplastic și contacte din alamă
Corpul prizei este realizat din termoplastic și are culoarea roșie. Pentru contacte, SCAME specifică CuZn, adică alamă. Este preferabil ca materialele să fie prezentate pe componente, deoarece termenul „termoplastic” descrie corpul, nu contactele electrice.
Aceste informații completează identificarea produsului fără a atribui materialelor proprietăți suplimentare care nu sunt declarate explicit pentru acest reper.
513.3257-DF nu trebuie confundată cu 513.3257
Aceasta este una dintre cele mai importante diferențe din familia OPTIMA. Reperul 513.3257 este o priză industrială aplicată din seria OPTIMA-BASE, 32A, 3P+N+E, 346–415V, 6h și IP44. Documentația SCAME pentru acel cod nu indică o priză Schuko integrată.
Reperul acestei pagini este 513.3257-DF și aparține seriei OPTIMA-COMBI. Sufixul -DF corespunde configurației cu priză casnică germană cu obturatoare. În plus, pentru această variantă producătorul declară IP44/IP54 și protecția prizei casnice prin siguranță fuzibilă temporizată de 10A inclusă.
Prin urmare, cele două produse nu trebuie descrise sau catalogate ca fiind aceeași priză. Pentru acest PDP, asocierea corectă este SCAME OPTIMA-COMBI + 32A + 3P+N+E + Schuko + 346–415V + 6h + IP44/IP54 + 513.3257-DF.
Ce trebuie corectat și clarificat în PDP?
Actualul PDP identifică corect produsul drept COMBI și menționează 3P+N+E, Schuko și 32A. Principala completare tehnică este gradul de protecție: pentru reperul exact, SCAME declară IP44/IP54, nu doar IP44.
Merită adăugate și informațiile care definesc mai precis configurația: tensiunea industrială de 346–415V, frecvența 50/60Hz, poziția orară 6h, priza germană 2P+E 16A cu obturatoare, siguranța fuzibilă temporizată de 10A inclusă, IK08 și montajul aplicat.
Descrierea actuală conține afirmații generale despre protecția împotriva suprasarcinilor și scurtcircuitelor la nivelul întregului produs. În conținutul optimizat este mai corect să spunem exact ce declară SCAME: priza casnică integrată este protejată prin siguranța fuzibilă temporizată de 10A inclusă.
Pentru compararea cu alte configurații poate fi consultată categoria prize și fișe industriale IP44.
Erori frecvente la alegerea SCAME 513.3257-DF
Confundarea cu SCAME 513.3257 fără sufix
513.3257-DF este OPTIMA-COMBI și include priza casnică germană. Reperul 513.3257 fără sufix este OPTIMA-BASE și nu trebuie descris ca produs COMBI.
Interpretarea „6h” ca durată
În această configurație, 6h este poziția orară utilizată pentru codarea conectorului industrial, nu o durată de șase ore.
Considerarea întregului ansamblu drept o simplă priză Schuko
Produsul combină două tipuri de conexiune: priză industrială 32A, 3P+N+E și priză casnică germană 2P+E 16A cu obturatoare.
Omiterea siguranței de 10A a prizei casnice
SCAME precizează că priza casnică este protejată printr-o siguranță fuzibilă temporizată de 10A inclusă. Valoarea nu trebuie confundată cu cei 32A ai prizei industriale.
Întrebări frecvente despre SCAME 513.3257-DF
SCAME 513.3257-DF are priză Schuko?
Da. Este o variantă OPTIMA-COMBI cu priză casnică standard german 2P+E 16A, cu obturatoare, integrată alături de conexiunea industrială.
Care este configurația prizei industriale?
Partea industrială este de 32A, 3P+N+E, 346–415V, 50/60Hz, cu poziție orară 6h.
Ce înseamnă 6h?
6h reprezintă poziția orară din codarea conectorului industrial. Nu reprezintă o durată de funcționare.
Ce grad de protecție are 513.3257-DF?
Documentația SCAME pentru codul exact declară IP44/IP54. Rezistența mecanică declarată separat este IK08.
Priza Schuko are protecție proprie?
SCAME precizează că priza casnică integrată este protejată printr-o siguranță fuzibilă temporizată de 10A inclusă.
