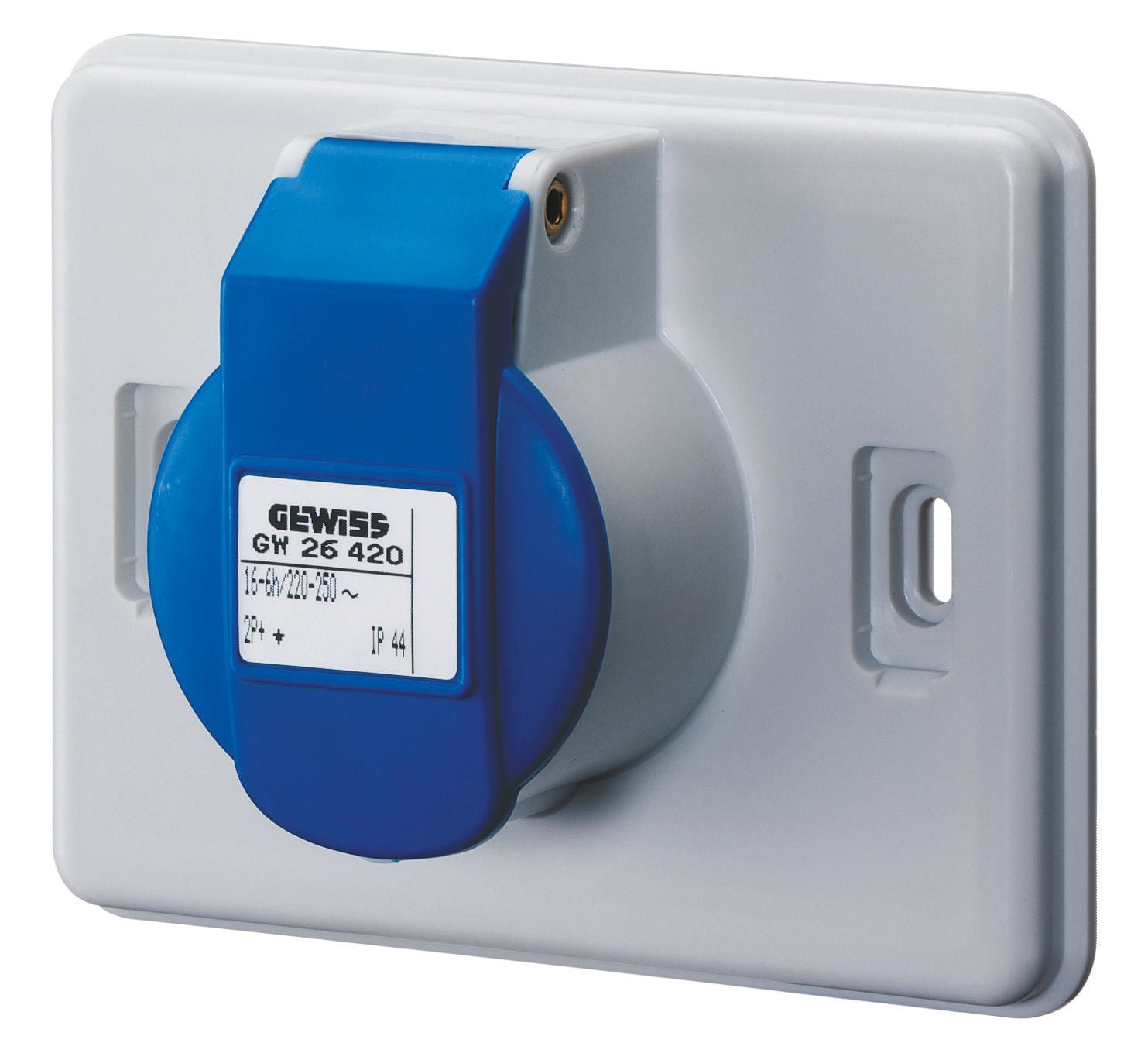

Priza industriala GEWISS GW26420 16A 2P+E 220-240V IP44 IEC 309

Priza industrială GEWISS GW26420 este o variantă 2P+E de 16A, pentru tensiune nominală de 230V AC, cu grad de protecție IP44. Produsul face parte din gama GEWISS 27 COMBI, respectă standardul IEC 309 și are carcasa gri RAL 7035, realizată din tehnopolimer. Pentru alegerea corectă trebuie verificate în primul rând configurația 2P+E, curentul de 16A, tensiunea circuitului și gradul de protecție necesar.

Priză industrială 16A cu configurație 2P+E

GW26420 are trei contacte în configurație 2P+E: doi poli și contact de protecție. Curentul nominal este de 16A, iar tensiunea nominală declarată de GEWISS este 230V AC. În catalogul ETBM, domeniul de alimentare este încadrat la 220-240V, ceea ce corespunde modului în care acest tip de priză este frecvent căutat și identificat comercial.

Configurația polilor este un criteriu eliminatoriu la alegere. O priză 2P+E nu trebuie confundată cu variantele industriale cu 3P+E sau 3P+N+E, utilizate pentru alte configurații electrice. În aceeași măsură, valoarea de 16A trebuie să corespundă instalației și echipamentului pentru care este selectată priza.

Poziția de referință a contactului de protecție este 6h. Acest reper face parte din sistemul de identificare al conectorilor industriali IEC 309 și trebuie luat în calcul împreună cu tensiunea și numărul de poli atunci când este verificată compatibilitatea cu fișa pereche.

Ce înseamnă gradul de protecție IP44?

Priza industrială GEWISS GW26420 are grad de protecție IP44. Această clasificare indică protecția carcasei împotriva pătrunderii corpurilor solide cu dimensiuni de peste 1 mm și împotriva stropirii cu apă din orice direcție.

IP44 trebuie verificat în raport cu mediul concret în care este prevăzută instalația. În gama de prize și fișe industriale IP44 există mai multe configurații de curent, tensiune și poli, astfel că gradul IP singur nu este suficient pentru alegerea unei prize compatibile.

GW26420 nu trebuie confundată cu variantele IP67 sau cu alte niveluri de protecție disponibile pentru prize industriale. Dacă instalația necesită un alt grad IP, alegerea trebuie făcută după cerințele tehnice ale aplicației, nu doar după forma conectorului.

Gama GEWISS 27 COMBI și tipul de instalare

Priza GW26420 face parte din gama 27 COMBI, sistemul GEWISS de carcase și componente modulare. Producătorul indică pentru această priză instalarea pe cutia dreptunghiulară încastrată GW24403. Această informație este importantă pentru că GW26420 nu trebuie tratată ca o priză industrială mobilă sau ca o priză aplicată independent de sistemul de montaj.

Înainte de cumpărare trebuie verificată configurația în care va fi integrată componenta. Aspectul unei prize industriale nu este suficient pentru stabilirea tipului de montaj, iar două produse cu aceleași valori de 16A și 230V pot fi construite pentru instalații diferite.

Pentru alte componente din aceeași familie poate fi consultată gama de aparataj GEWISS 27 COMBI. Pentru portofoliul mai larg al producătorului este disponibilă și selecția GEWISS.

Dimensiuni și construcție

Priza industrială GEWISS GW26420 are dimensiuni exterioare de 116 × 90 × 45 mm și culoare gri RAL 7035. Materialul declarat în specificațiile ETBM este tehnopolimer, iar GEWISS indică pentru produs clasa de izolație II.

Dimensiunile exterioare sunt utile atunci când trebuie evaluat spațiul disponibil în configurația de montaj, însă nu înlocuiesc verificarea cutiei și a sistemului pentru care a fost proiectată priza. Pentru integrarea corectă trebuie urmărite în primul rând codul produsului, gama 27 COMBI și indicația de instalare pe GW24403.

Caracteristici tehnice confirmate pentru GW26420

Documentația GEWISS indică pentru GW26420 standardul IEC 309, tensiune nominală 230V AC, curent nominal 16A, configurație 2P+E și referință orară 6h. Temperatura de instalare declarată este cuprinsă între -25 °C și +60 °C.

Produsul are o valoare de 650 °C pentru testul cu fir incandescent și 70 °C pentru testul de termo-presiune cu bilă. Aceste valori descriu testele tehnice aplicate componentei și nu trebuie interpretate drept temperaturi normale de exploatare.

Ce trebuie verificat înainte de alegere?

Primul criteriu este configurația electrică. GW26420 este o priză 2P+E de 16A, pentru 230V AC. Fișa sau echipamentul care urmează să fie conectat trebuie să corespundă acestei configurații.

Al doilea criteriu este poziția de referință 6h. Pentru conectorii industriali standardizați, aceasta contribuie la identificarea variantei compatibile și nu trebuie ignorată atunci când sunt comparate prize cu aspect apropiat.

Al treilea criteriu este gradul IP44. Dacă mediul de instalare necesită alt nivel de protecție, trebuie selectată o priză proiectată pentru cerința respectivă. În final, trebuie verificat și tipul de montaj: pentru GW26420, GEWISS indică instalarea pe cutia încastrată GW24403.

Erori frecvente

Alegerea unei prize doar după tensiune. Două prize de aproximativ 230V pot avea curenți nominali, număr de poli, referințe orare sau grade IP diferite. Pentru GW26420 trebuie verificată combinația 16A, 2P+E, 6h și IP44.

Confundarea GW26420 cu o priză industrială mobilă sau aparentă. GEWISS indică pentru această variantă instalarea pe cutia încastrată GW24403. Tipul de montaj trebuie verificat separat de caracteristicile electrice.

Alegerea exclusiv după gradul IP. IP44 descrie protecția carcasei, dar nu confirmă compatibilitatea electrică. Curentul, tensiunea, numărul de poli și poziția de referință rămân criterii distincte.

Întrebări frecvente

Ce tensiune are priza industrială GEWISS GW26420?

Priza industrială GEWISS GW26420 are tensiunea nominală de 230V AC. În catalogul ETBM, produsul este încadrat în domeniul 220-240V.

GW26420 este o priză industrială de 16A?

Da. Priza industrială GEWISS GW26420 are curent nominal de 16A și configurație 2P+E.

Ce grad de protecție are priza GEWISS GW26420?

Priza industrială GEWISS GW26420 are grad de protecție IP44. Alegerea trebuie făcută în funcție de nivelul de protecție necesar instalației.

Ce înseamnă referința 6h pentru GW26420?

Priza industrială GEWISS GW26420 are poziția de referință a contactului de protecție la 6h. Acest reper trebuie să corespundă conectorului industrial cu care va fi utilizată.

Cum se montează priza industrială GW26420?

Pentru priza industrială GEWISS GW26420, producătorul indică instalarea pe cutia dreptunghiulară încastrată GW24403. Compatibilitatea sistemului de montaj trebuie verificată înainte de alegere.
